香蕉视频app连接

1Cr17Ni2、14Cr17Ni2、431

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼是一種經典的香蕉視頻app連接:馬氏體不銹鋼，是馬氏體香蕉視頻app連接:不銹鋼中強度與韌性匹配較好的鋼種之一。它對氧化性酸、大多數有機酸及有機鹽類的水溶液有良好的耐蝕性。一般用于硝酸、醋酸生產和輕工、紡織、食品工業中的既要求強韌性又需耐腐蝕的軸類、活塞桿、泵、閥等零部件以及彈簧和緊固件。

一、化學成分(fen)

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的化學成分見(jian)表 3-75。

二、室(shi)溫力學(xue)性能

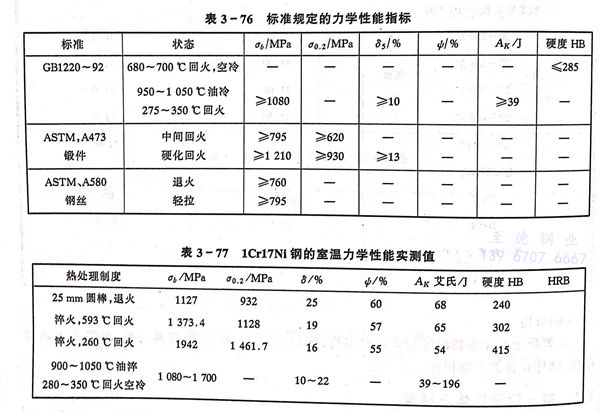

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼標(biao)準規定(ding)的(de)室溫(wen)力(li)學性能和實測值分別(bie)叫(jiao)表 3-76 和 表 3-77。

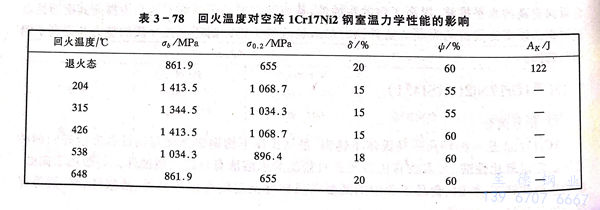

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的室溫(wen)力學性能可通(tong)過熱(re)處(chu)理工藝予(yu)以(yi)調整，熱(re)處(chu)理工藝條件與室溫(wen)力學性能的影響見表3-78和圖3-23至圖3-25。

三、高溫力學性(xing)能(neng)

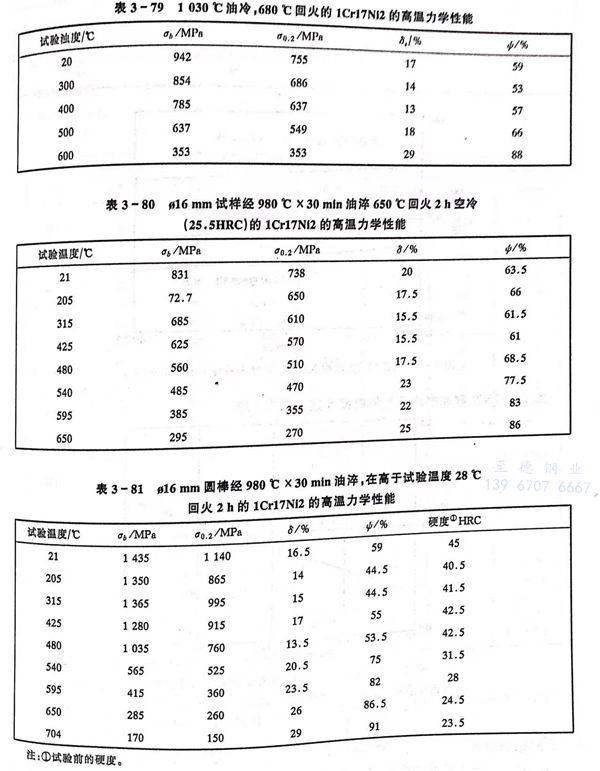

  不同熱處理(li)狀態下的1Cr17Ni2、14Cr17Ni2、431 不銹鋼的高(gao)溫(wen)瞬時拉伸性能(neng)見(jian)表3-79至表3-81。

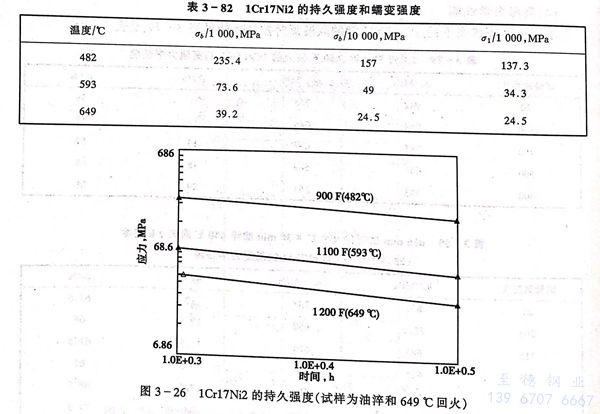

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang)的(de)持久強(qiang)度和蠕變強(qiang)度見表 3-82 和 圖 3-26。

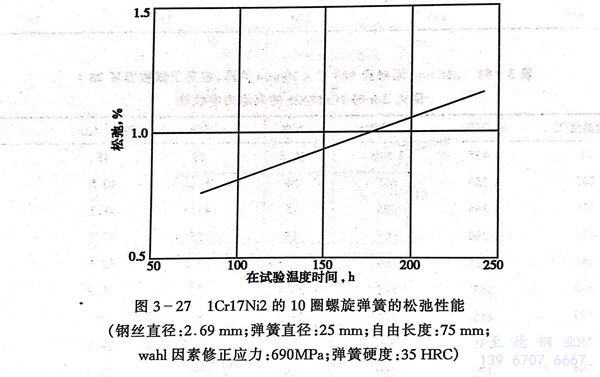

 由 1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang) 制(zhi)成的螺旋彈簧的松弛(chi)性能(neng)見圖(tu) 3-27 。

四、斷裂韌(ren)性

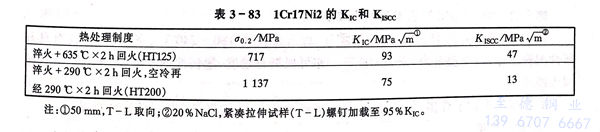

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的斷裂韌性和 Kiscc 值見表 3-83。

五、耐(nai)蝕性

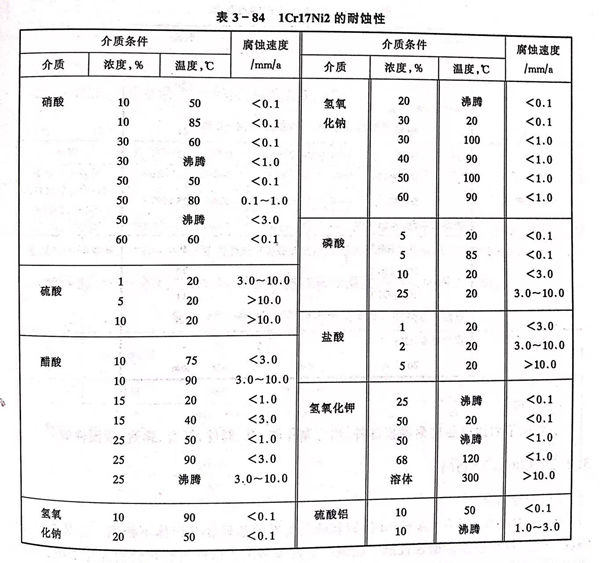

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼耐蝕性見表 3-84。

六、工(gong)藝性能

 a. 熱加工

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹(xiu)鋼的(de)導熱性較差，低于850℃加(jia)熱時應緩慢。適宜的(de)熱加(jia)工溫度(du)(du)為1130～1180℃，終(zhong)加(jia)工溫度(du)(du)應大于850℃，熱加(jia)工后需(xu)緩冷(leng)或及時進行退火(huo)。

 b. 冷加工

  該鋼(gang)的冷加工硬化程度(du)較(jiao)大，冷加工微(wei)裂紋敏(min)感性大，冷拉時，變形量應控制在11％～18％，冷拉后應在8h內(nei)退火。

 c. 熱處理

    退火：730℃×（4-5）h，以≤20℃／h爐(lu)冷至650℃出爐(lu)空冷。

    淬火：1030～1050℃保溫后(hou)油冷(leng)或空冷(leng)。

    回火：要求(qiu)硬(ying)度(du)在45～52HRC的(de)零件，回火溫(wen)度(du)為(wei)180～240℃，空冷；要求(qiu)具有良(liang)好塑(su)性的(de)模壓件，回火溫(wen)度(du)為(wei)240～280℃。亦(yi)可根(gen)據對硬(ying)度(du)、塑(su)韌性的(de)要求(qiu)，按圖3-23選擇回火溫(wen)度(du)。

d. 焊接

   不適于焊(han)接，如若焊(han)接，焊(han)前需(xu)經500～600℃預熱，焊(han)后必須熱處理(li)。

七、物理性能

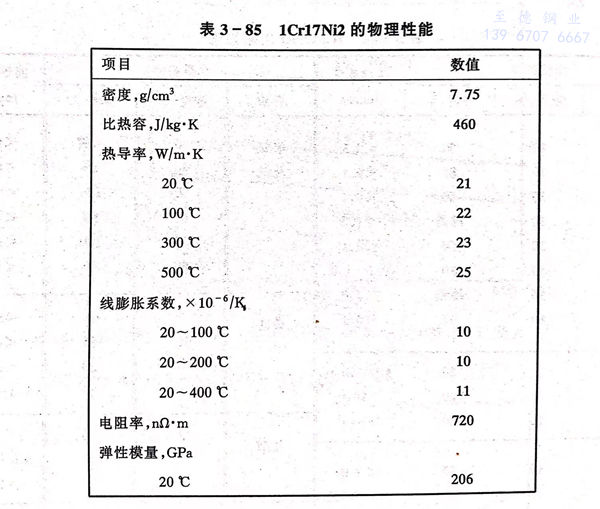

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼(gang)的物理性能見表(biao)3-85。

八、應用

  主要用于耐蝕(shi)高強度耐磨損部(bu)件，用它制作軸、泵、閥件、桿(gan)類、彈簧(huang)、緊固件等(deng)。
