馬(ma)(ma)氏體(ti)(ti)不銹(xiu)鋼(gang)(gang)(gang)是(shi)(shi)一類(lei)可通過(guo)熱(re)處(chu)理(淬火(huo)回火(huo))對其(qi)性能(neng)進行調整的(de)(de)(de)不銹(xiu)鋼(gang)(gang)(gang),通俗(su)地(di)講是(shi)(shi)一類(lei)可硬化的(de)(de)(de)不銹(xiu)鋼(gang)(gang)(gang),此(ci)類(lei)鋼(gang)(gang)(gang)具(ju)(ju)有(you)(you)高的(de)(de)(de)硬度、良好的(de)(de)(de)力學性能(neng)和(he)不銹(xiu)性,這(zhe)些特(te)性決定(ding)了此(ci)類(lei)鋼(gang)(gang)(gang)必(bi)須(xu)具(ju)(ju)備兩個(ge)基(ji)本(ben)條件:其(qi)一,在(zai)(zai)平衡相圖中必(bi)須(xu)有(you)(you)奧(ao)氏體(ti)(ti)相區存在(zai)(zai);其(qi)二(er),為(wei)使(shi)鋼(gang)(gang)(gang)形成(cheng)耐(nai)腐蝕的(de)(de)(de)鈍化膜(mo),鉻(ge)(ge)含量(liang)(liang)必(bi)須(xu)在(zai)(zai)10.5%以上。馬(ma)(ma)氏體(ti)(ti)不銹(xiu)鋼(gang)(gang)(gang)在(zai)(zai)淬火(huo)狀態下具(ju)(ju)有(you)(you)體(ti)(ti)心四方晶體(ti)(ti)結構(馬(ma)(ma)氏體(ti)(ti)),具(ju)(ju)有(you)(you)鐵磁性,在(zai)(zai)較(jiao)弱腐蝕環境中具(ju)(ju)有(you)(you)耐(nai)蝕性。鋼(gang)(gang)(gang)中的(de)(de)(de)鉻(ge)(ge)含量(liang)(liang)可達18%,碳可以超過(guo)1.2%。
4Cr13、40Cr13 不銹鋼是Cr13型馬(ma)氏體不(bu)銹鋼中含碳量較高的鋼種,主要性能和用途類似于3Cr13不(bu)銹(xiu)鋼。由于碳含量較高,熱處理后的強度和硬度均較高,塑韌性相對較低。
一、化學成分
4Cr13、40Cr13 不銹鋼的(de)化學成分(fen)見表3-45。
二、室溫力學性能

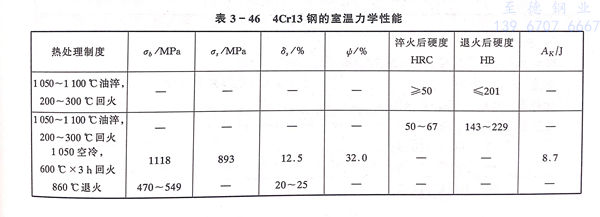

4Cr13、40Cr13 不銹鋼的室溫力學(xue)性能(neng)見表3-46。
三、高(gao)溫力學性能(neng)

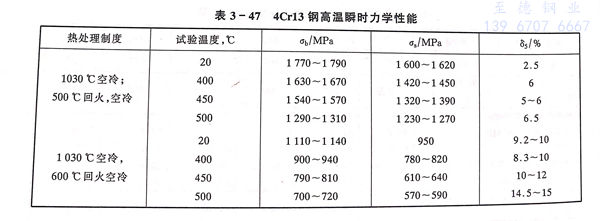

4Cr13、40Cr13 不銹鋼(gang)的高(gao)溫瞬時力學性能見表3-47。
四、抗松弛性能

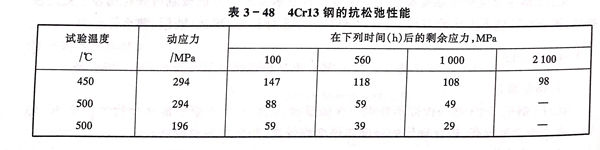

4Cr13、40Cr13 不銹鋼(gang)的抗松(song)弛性(xing)能見表3-48。
五、耐蝕性和抗(kang)氧化性
4Cr13、40Cr13 不銹鋼的耐蝕性略低于2Cr13不銹鋼,4Cr13不銹鋼可在600~650℃長期使用。
六、工藝性(xing)能
a. 熱加工
4Cr13、40Cr13 不銹(xiu)鋼(gang)的熱加(jia)工工藝(yi)參數同(tong)3Cr13不銹(xiu)鋼(gang)。
b. 熱處理

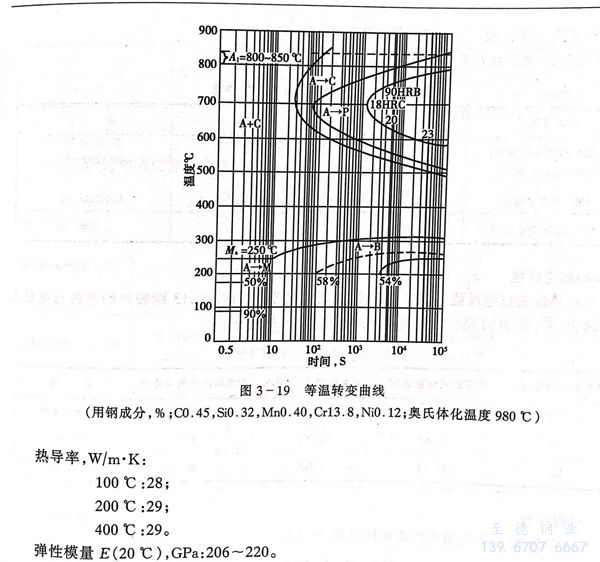

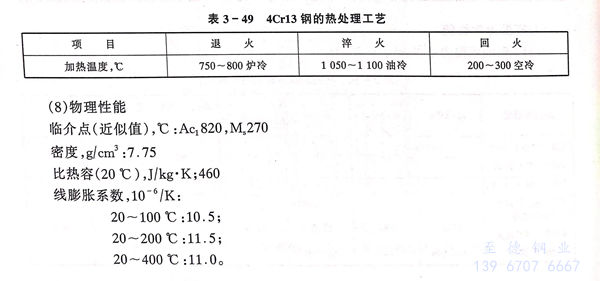

4Cr13、40Cr13 不銹(xiu)鋼的熱處理工藝見表3-49。等溫轉(zhuan)變曲線(xian)見圖3-19。
七、物理性能(neng)
臨介點(近似值(zhi)),℃:Ac,820,M,270
密度,g/cm3:7.75
比(bi)熱(re)容(20℃),J/kg·K;460
線膨脹系數,10-6/K:
20~100℃:10.5;
20~200℃:11.5;
20~400℃:11.0。
熱導(dao)率,W/m·K:
100℃: 28;
200℃: 29;
400℃: 29。
彈性模(mo)量(liang)E(20℃),GPa:206~220。
八、應(ying)用
4Cr13、40Cr13 不(bu)銹鋼(gang)主要用(yong)于制造(zao)外科醫療用(yong)具、醫用(yong)剪刀、軸承、閥門(men)、彈(dan)簧等(deng)。4Cr13、40Cr13 不(bu)銹鋼(gang)可焊(han)性差,通常不(bu)制造(zao)焊(han)接(jie)部件。
