馬氏體(ti)(ti)不(bu)銹(xiu)鋼(gang)是(shi)(shi)一類(lei)可(ke)通過(guo)熱處理（淬火回(hui)火）對(dui)其(qi)性(xing)能(neng)進行調(diao)整的(de)(de)不(bu)銹(xiu)鋼(gang)，通俗地講是(shi)(shi)一類(lei)可(ke)硬化的(de)(de)不(bu)銹(xiu)鋼(gang)，此類(lei)鋼(gang)具有(you)(you)高的(de)(de)硬度、良好的(de)(de)力學性(xing)能(neng)和不(bu)銹(xiu)性(xing)，這些特性(xing)決定了此類(lei)鋼(gang)必(bi)(bi)須具備兩個基本條件：其(qi)一，在(zai)(zai)(zai)平衡相圖(tu)中必(bi)(bi)須有(you)(you)奧氏體(ti)(ti)相區存在(zai)(zai)(zai)；其(qi)二，為(wei)使(shi)鋼(gang)形(xing)成耐(nai)腐(fu)蝕的(de)(de)鈍(dun)化膜，鉻含量(liang)必(bi)(bi)須在(zai)(zai)(zai)10.5％以(yi)上(shang)。馬氏體(ti)(ti)不(bu)銹(xiu)鋼(gang)在(zai)(zai)(zai)淬火狀態下具有(you)(you)體(ti)(ti)心(xin)四方晶(jing)體(ti)(ti)結構（馬氏體(ti)(ti)），具有(you)(you)鐵(tie)磁性(xing)，在(zai)(zai)(zai)較弱(ruo)腐(fu)蝕環境中具有(you)(you)耐(nai)蝕性(xing)。鋼(gang)中的(de)(de)鉻含量(liang)可(ke)達18％，碳可(ke)以(yi)超過(guo)1.2％。
00Cr13Ni5Mo 不銹鋼是在CA-6NM鑄鋼基(ji)礎上發展的超低碳香蕉視頻app連接:馬氏體不銹鋼。它(ta)具有良(liang)(liang)好的(de)(de)(de)強度、韌(ren)性(xing)(xing)、可(ke)焊(han)(han)性(xing)(xing)及(ji)耐(nai)磨蝕(shi)性(xing)(xing)能(neng)。此鋼一改高(gao)碳(tan)馬氏(shi)(shi)體以形成(cheng)碳(tan)化物(wu)的(de)(de)(de)強化手段，而以具有高(gao)韌(ren)性(xing)(xing)的(de)(de)(de)低(di)碳(tan)馬氏(shi)(shi)體的(de)(de)(de)形成(cheng)并以鎳、鉬等(deng)(deng)合(he)金元素補(bu)充強化為(wei)主要(yao)強化手段。通過適(shi)當的(de)(de)(de)熱處理使(shi)(shi)之(zhi)具有低(di)碳(tan)板條狀馬氏(shi)(shi)體與逆轉變(bian)奧氏(shi)(shi)體的(de)(de)(de)復合(he)組織，從而既保留了高(gao)的(de)(de)(de)強度水平又(you)具有良(liang)(liang)好的(de)(de)(de)韌(ren)性(xing)(xing)和(he)可(ke)焊(han)(han)性(xing)(xing)。本鋼適(shi)用于厚截(jie)面尺寸且要(yao)求具有良(liang)(liang)好可(ke)焊(han)(han)性(xing)(xing)的(de)(de)(de)使(shi)(shi)用條件，如大型水電站轉輪(lun)、轉輪(lun)下環以及(ji)石油(you)工(gong)業耐(nai)蝕(shi)管線等(deng)(deng)。對于一些小截(jie)面尺寸的(de)(de)(de)應用，鋼的(de)(de)(de)含(han)碳(tan)量(liang)可(ke)適(shi)當提高(gao)。
一(yi)、化學(xue)成分

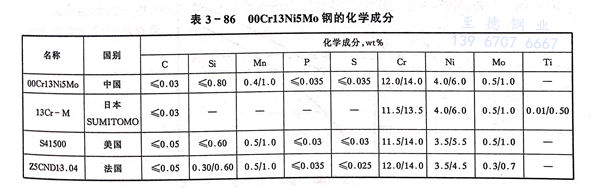

00Cr13Ni5Mo 不銹鋼(gang)的(de)化學成分列(lie)于表3-86中，為便(bian)于比較，某些(xie)高碳型Cr13Ni4Mo也(ye)一并(bing)列(lie)入。
二、室溫力(li)學性能(neng)

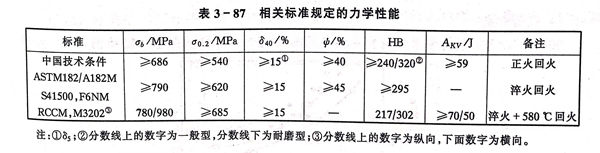

相關標準規定的室溫(wen)力學性能指標見表3-87。

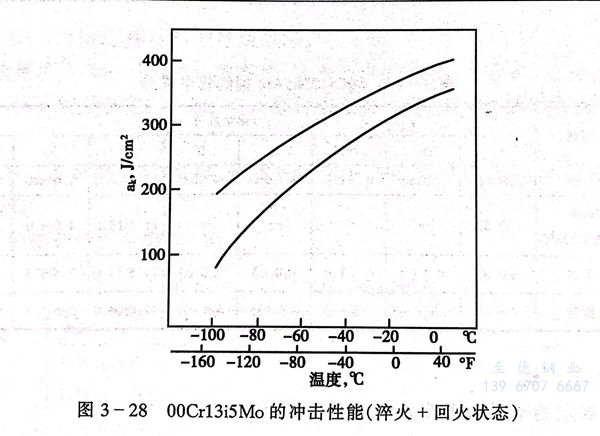

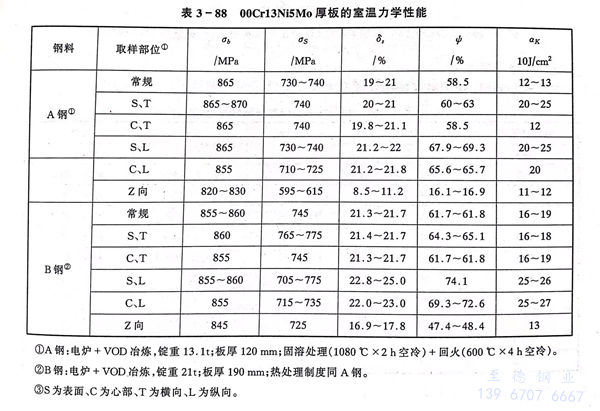

實測(ce)室溫力學性能見表 3-88。沖(chong)擊試(shi)驗性能與試(shi)驗溫度的關系見圖 3-28。
三、疲勞性(xing)能(neng)

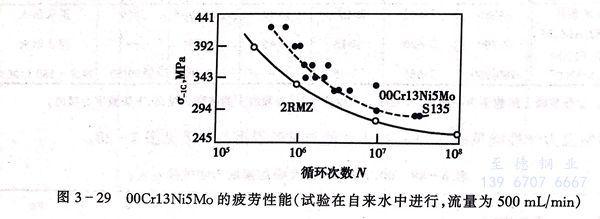

00Cr13Ni5Mo不銹鋼在自來(lai)水中的(de)疲勞性能見圖(tu)3-29，優(you)于瑞典的(de)2RM2鑄鋼。
四、高(gao)溫(wen)力(li)學性能(neng)

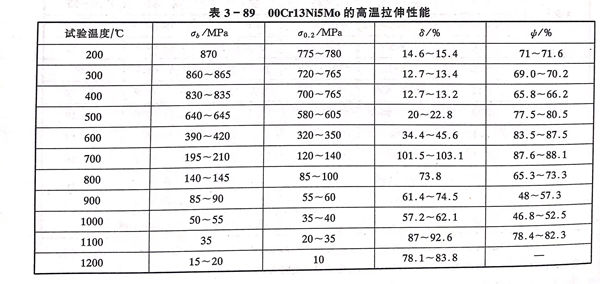

00Cr13Ni5Mo不(bu)銹(xiu)鋼的(de)高溫拉伸性能(neng)見表3-89。
五(wu)、耐(nai)磨性和耐(nai)蝕(shi)性
在含泥沙的水中，00Cr13Ni5Mo不銹鋼的耐磨性損性能優于奧氏體不銹鋼，表3-90匯總了耐磨損性能的試驗結果。

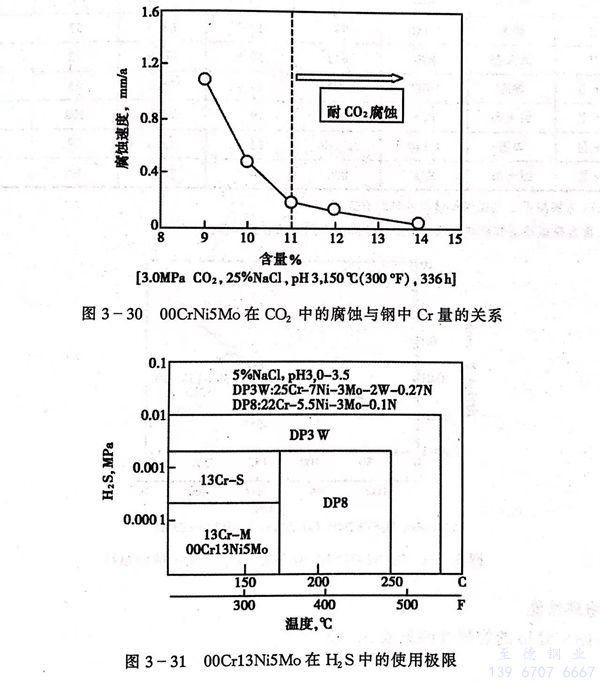

在(zai)二氧化碳環(huan)境中，00Cr13Ni5Mo不(bu)銹鋼的耐蝕性受(shou)鋼中含(han)鉻量所制約，只(zhi)要含(han)鉻量大于11％，其腐蝕率就穩(wen)定在(zai)較低水平，見(jian)圖3-30。在(zai)H2S環(huan)境中的使用界限見(jian)圖3-31。
六、工藝性(xing)能
a. 熱加工
00Cr13Ni5Mo不銹鋼具(ju)有良好(hao)的(de)熱加(jia)(jia)工性(xing)能，熱加(jia)(jia)工工藝參數同一般(ban)的(de)18-8型(xing)奧氏(shi)體不銹鋼，可(ke)順利生產鍛(duan)件、板(ban)、管等。厚板(ban)的(de)熱成(cheng)形宜在700～1000℃進(jin)行。
b. 冷加工
可進行冷軋、冷拔、冷彎等成形操作。
c．熱處理
00Cr13Ni5Mo不銹鋼通常(chang)采用淬火(huo)(huo)（正(zheng)火(huo)(huo)）＋回(hui)火(huo)(huo)的(de)熱處理工(gong)藝，淬火(huo)(huo)或正(zheng)火(huo)(huo)的(de)溫度為(wei)1080℃，回(hui)火(huo)(huo)溫度為(wei)600℃，淬火(huo)(huo)和回(hui)火(huo)(huo)的(de)保溫時間視產(chan)品的(de)截(jie)面(mian)尺寸而定。在600℃以上的(de)溫度回(hui)火(huo)(huo)在原(yuan)奧(ao)氏體晶界上將(jiang)有(you)(you)析出相沉淀，隨(sui)溫度的(de)提高析出相愈加粗化，而且伴隨(sui)著(zhu)逆轉(zhuan)變奧(ao)氏體量下降，這(zhe)一結果將(jiang)有(you)(you)損于鋼的(de)塑韌性。
d. 焊接

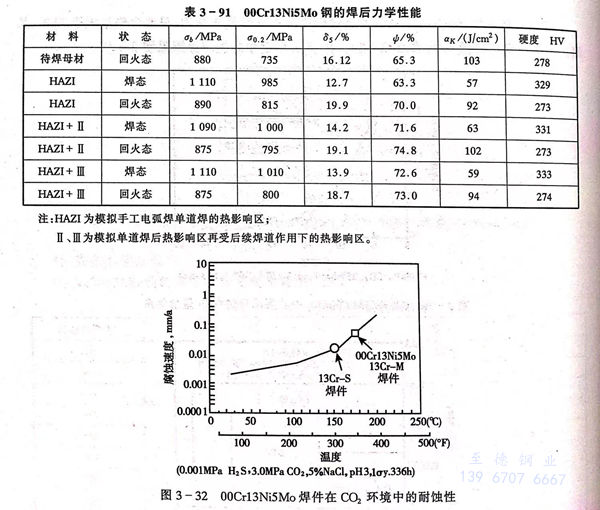

00Cr13Ni5Mo不銹鋼(gang)具有良好的焊(han)(han)接(jie)性能(neng)，可采(cai)用GTAW、GMAW、SMAW等方法焊(han)(han)接(jie)，不需焊(han)(han)前預熱(re)和(he)焊(han)(han)后熱(re)處理。配套焊(han)(han)接(jie)材料為00Cr17Ni6Mo。特厚板(ban)經多道次焊(han)(han)接(jie)，其熱(re)影響區仍(reng)具有良好的綜合力學性能(neng)，見(jian)表(biao)3-91。焊(han)(han)后的耐蝕性亦(yi)保持在足(zu)夠(gou)高的水平，見(jian)圖3-32。
七、物理性能

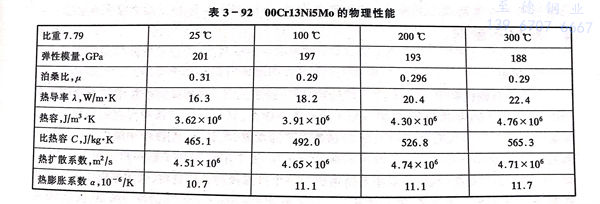

00Cr13Ni5Mo不銹(xiu)鋼的物理(li)性能見表 3-92 。
八、應用(yong)
00Cr13Ni5Mo不(bu)銹鋼主(zhu)要用(yong)(yong)于(yu)需焊接(jie)的高強度承力部件。在大型水電站中(zhong)，已成功(gong)用(yong)(yong)于(yu)耐磨蝕轉輪和轉輪下環；在石油工(gong)業中(zhong)用(yong)(yong)于(yu)耐二氧化碳、硫化氫腐(fu)蝕并需現場(chang)焊接(jie)的管線；在核工(gong)業中(zhong)應用(yong)(yong)于(yu)壓(ya)水堆(dui)2、3級輔助(zhu)泵傳動軸(zhou)和控制棒驅動機(ji)構(gou)。
