馬氏(shi)體(ti)不(bu)銹(xiu)(xiu)鋼(gang)(gang)是一類可通(tong)過熱處理（淬火回火）對其性能(neng)進(jin)行調整的(de)不(bu)銹(xiu)(xiu)鋼(gang)(gang)，通(tong)俗地講是一類可硬(ying)化(hua)(hua)的(de)不(bu)銹(xiu)(xiu)鋼(gang)(gang)，此(ci)(ci)類鋼(gang)(gang)具(ju)有(you)(you)高(gao)的(de)硬(ying)度、良好(hao)的(de)力學性能(neng)和(he)不(bu)銹(xiu)(xiu)性，這些特性決定(ding)了(le)此(ci)(ci)類鋼(gang)(gang)必須具(ju)備兩個基(ji)本條件：其一，在(zai)平衡相圖中必須有(you)(you)奧氏(shi)體(ti)相區存(cun)在(zai)；其二，為(wei)使鋼(gang)(gang)形成耐(nai)腐蝕的(de)鈍(dun)化(hua)(hua)膜，鉻(ge)含量必須在(zai)10.5％以上。馬氏(shi)體(ti)不(bu)銹(xiu)(xiu)鋼(gang)(gang)在(zai)淬火狀(zhuang)態下具(ju)有(you)(you)體(ti)心四方(fang)晶體(ti)結構（馬氏(shi)體(ti)），具(ju)有(you)(you)鐵(tie)磁性，在(zai)較弱腐蝕環境(jing)中具(ju)有(you)(you)耐(nai)蝕性。鋼(gang)(gang)中的(de)鉻(ge)含量可達18％，碳(tan)可以超過1.2％。
3Cr13Mo、32Cr13Mo 不銹鋼是在3Cr13不銹(xiu)鋼基礎上，加入合金元素鉬所形成的牌號，由于鋼中含有鉬改善了3Cr13不銹鋼的耐蝕性，其主要性能與3Cr13不銹鋼相同。由于加入鉬，改善鋼的強度和硬度并增強了二次硬化效應。
一、化(hua)學成分

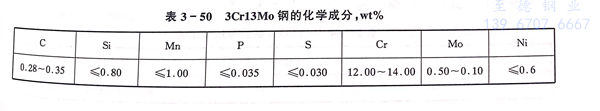

3Cr13Mo、32Cr13Mo 不(bu)銹鋼的化(hua)學成分(fen)見(jian)表3-50。
二、室溫(wen)力(li)學性(xing)能

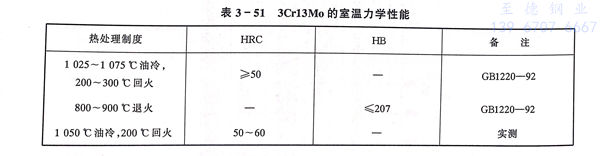

3Cr13Mo、32Cr13Mo 不銹(xiu)鋼的(de)室(shi)溫力學性(xing)能見表3-51。
三、抗彎性能

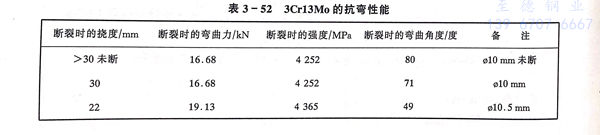

3Cr13Mo、32Cr13Mo 不銹鋼的抗彎性能見表3-52，鋼的韌性高于4Cr13。4Cr13不(bu)銹鋼斷裂時的彎曲角度最大不超過20度，而3Cr13Mo不銹鋼斷裂時的彎曲角度達60度以上。
四、耐(nai)蝕性

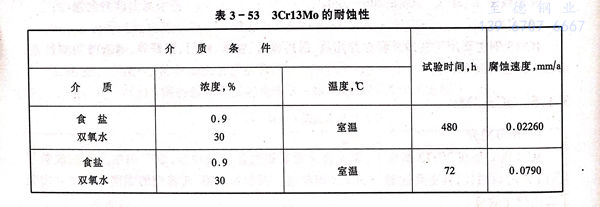

3Cr13Mo、32Cr13Mo 不(bu)銹鋼(gang)在一(yi)些(xie)介質中的耐蝕性(xing)見表(biao)3-53。
五、工藝性能
a. 熱加工

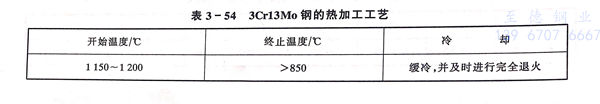

3Cr13Mo、32Cr13Mo 不(bu)銹鋼(gang)的熱加工工藝參數見(jian)表3-54。
b. 熱處(chu)理

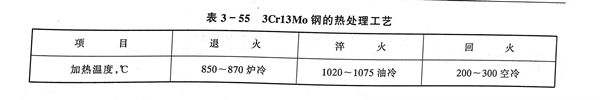

3Cr13Mo、32Cr13Mo 不(bu)銹鋼的熱處(chu)理(li)工藝見表3-55。
六、物(wu)理(li)性(xing)能(neng)

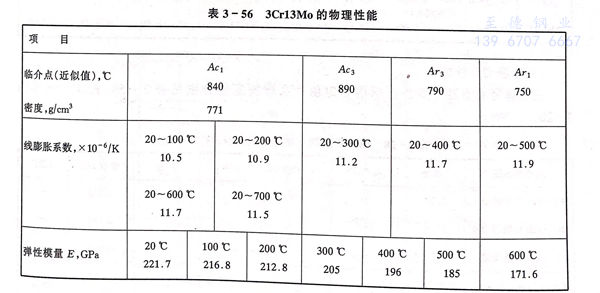

3Cr13Mo、32Cr13Mo 不(bu)銹(xiu)鋼的物(wu)理性能見表 3-56 。
七、應用(yong)
應用領域同3Cr13不銹(xiu)鋼，對(dui)耐蝕(shi)性要求較高的場合選用3Cr13Mo、32Cr13Mo 不銹(xiu)鋼為宜。
