香蕉视频app连接

2Cr13、20Cr13、420

  2Cr13、20Cr13、420 不銹鋼是香蕉視頻app連接:馬氏體不銹鋼，其主要性能(neng)類似1Cr13不銹鋼。由(you)于(yu)含(han)碳量較高，其強度、硬度高于(yu)香蕉視頻app連接:1Cr13，而(er)韌性(xing)和耐(nai)(nai)蝕(shi)性(xing)略低。熱(re)處理后經拋光，在弱腐蝕(shi)介質（如(ru)鹽水(shui)溶液、硝酸及某(mou)些濃(nong)度(du)不(bu)高(gao)的(de)有(you)機酸食品生產介質）中，溫度(du)不(bu)高(gao)（大約(yue)30℃以下(xia)）的(de)條件下(xia)，具有(you)良(liang)好的(de)耐(nai)(nai)蝕(shi)性(xing)。在淡(dan)水(shui)、海(hai)水(shui)、蒸汽、潮濕大氣(qi)條件下(xia)亦表現出良(liang)好的(de)可用的(de)耐(nai)(nai)蝕(shi)性(xing)。在硫酸、鹽酸、熱(re)硝酸、熔融(rong)堿等(deng)介質中耐(nai)(nai)蝕(shi)性(xing)較差(cha)。此外，2Cr13、20Cr13、420 香蕉視頻app連接:不銹鋼在700℃以(yi)下具(ju)有足夠的(de)強度(du)、熱(re)穩定性(xing)(xing)和良好(hao)的(de)減振性(xing)(xing)。2Cr13、20Cr13、420 不銹(xiu)鋼(gang)主要用(yong)(yong)于制造承(cheng)受高應(ying)力負(fu)荷的(de)零件，如汽輪機葉片、熱(re)油泵軸和軸套、葉輪、水(shui)壓機閥片等，亦(yi)可用(yong)(yong)于造紙工(gong)業和醫療器械以(yi)及日(ri)用(yong)(yong)消費(fei)領域的(de)刀具(ju)、餐具(ju)等。

一、化學成分

 2Cr13、20Cr13、420 不銹鋼的化學成分見表3-19。

二、室(shi)溫力學(xue)性能

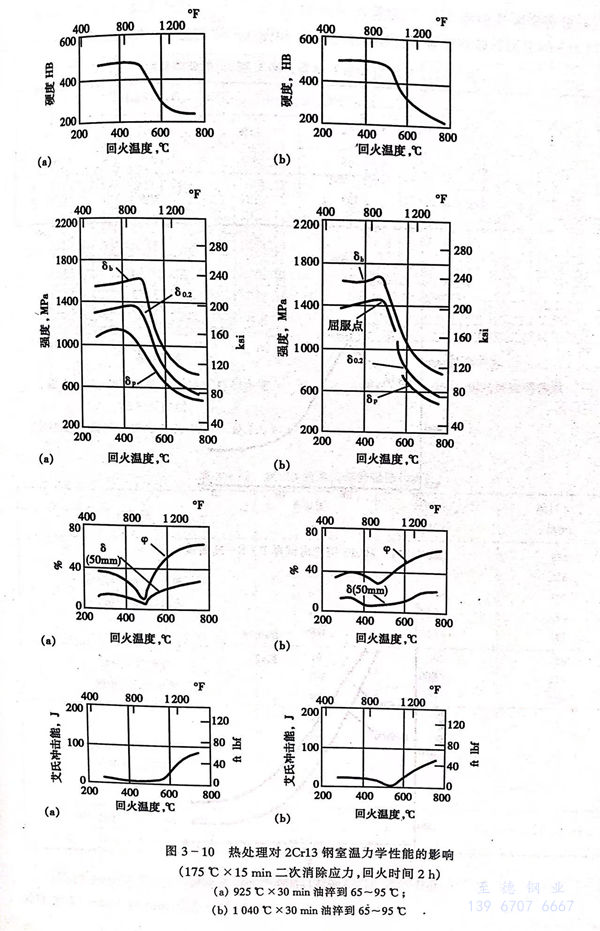

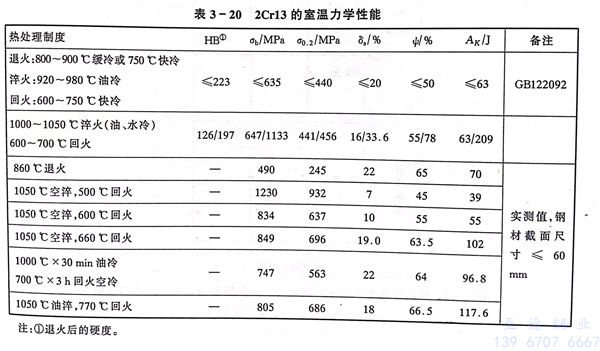

 2Cr13、20Cr13、420 不銹鋼的室(shi)溫力學(xue)性(xing)能見(jian)表3-20。熱處理與(yu)室(shi)溫力學(xue)性(xing)能的關系見(jian)圖3-8至圖3-10。

三(san)、疲勞和斷裂韌性(xing)

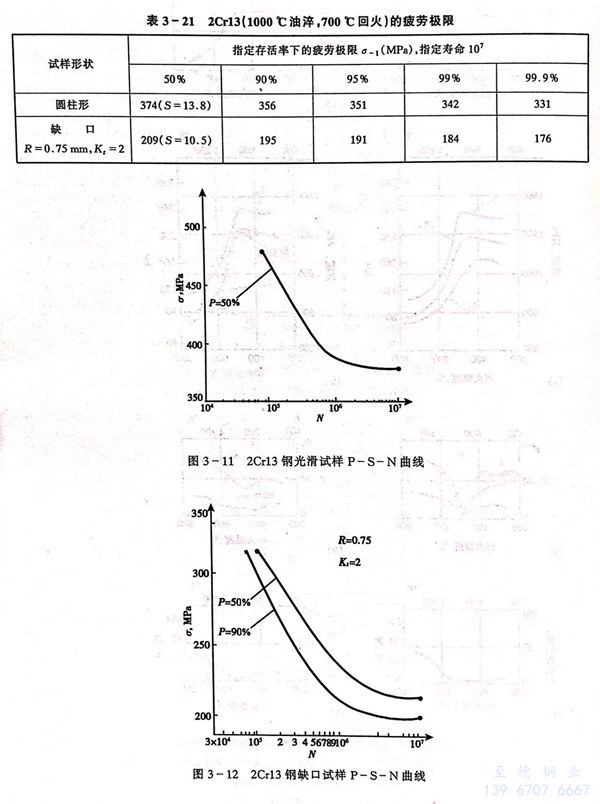

 2Cr13、20Cr13、420 不(bu)銹鋼的(de)室溫旋轉彎曲疲勞性(xing)能(neng)見(jian)表(biao)3-21和(he)圖3-11和(he)圖3-12。

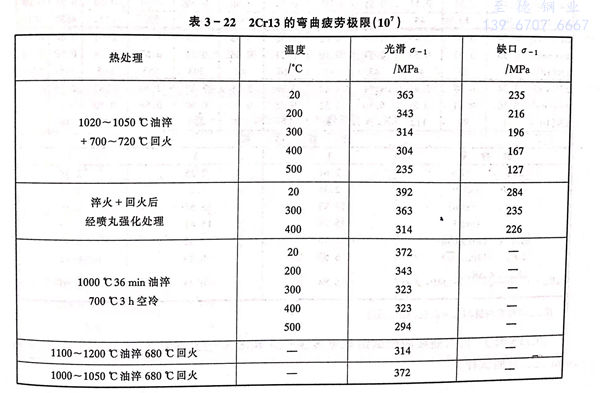

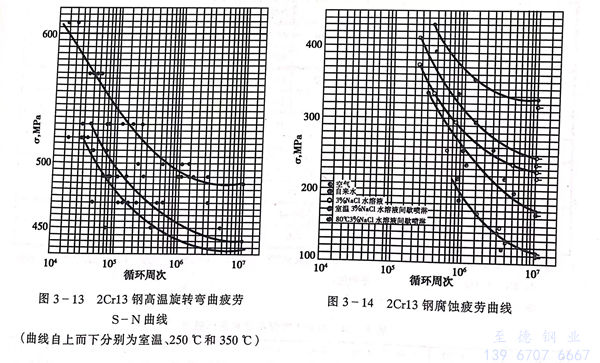

 2Cr13、20Cr13、420 不(bu)銹鋼(gang)（1000℃油淬，700℃回火）的高溫疲勞和腐(fu)蝕疲勞行為分別見圖(tu)3-13和圖(tu)3-14。2Cr13鋼(gang)光(guang)滑(hua)和缺口試樣彎曲疲勞極限見表3-22。

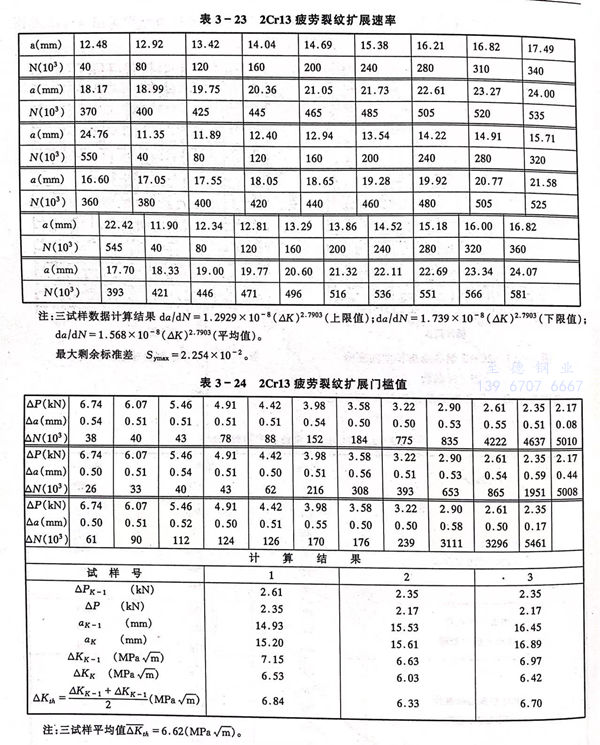

 2Cr13、20Cr13、420 不銹鋼的(de)疲勞裂紋擴展速(su)率和疲勞裂紋擴展門檻值的(de)測室結果見表3-23和表3-24。試(shi)樣(yang)為(wei)11mm×44mm緊湊拉(la)伸試(shi)樣(yang)。

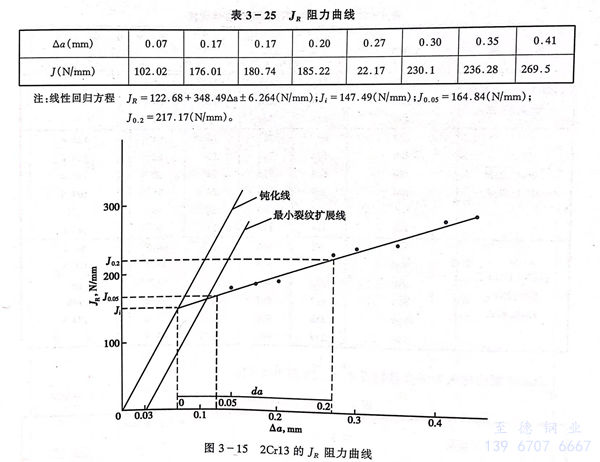

 2Cr13、20Cr13、420 不銹鋼的JR阻力曲(qu)線(xian)的測試(shi)結果見表3-25和圖3-15，試(shi)樣(yang)為20mm×24mm×96mm三(san)點彎曲(qu)試(shi)樣(yang)。

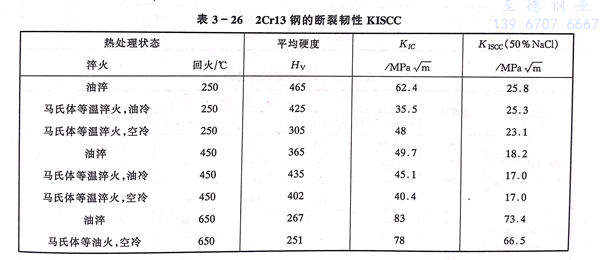

  不同熱處理狀(zhuang)態的(de)(de)2Cr13鋼的(de)(de)斷裂韌(ren)性和SCC的(de)(de)門檻(jian)值見表3-26。

四、高溫力學性能

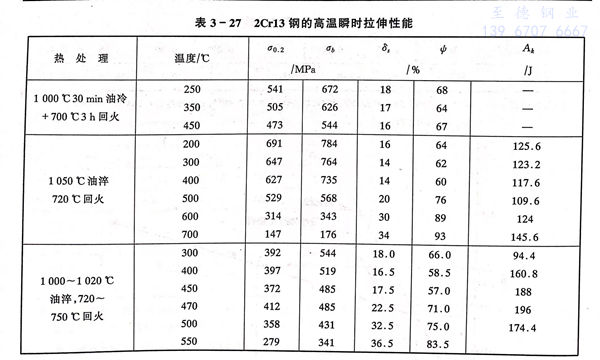

 2Cr13、20Cr13、420 不銹鋼的高溫(wen)瞬時拉伸(shen)性能(neng)見表3-27。

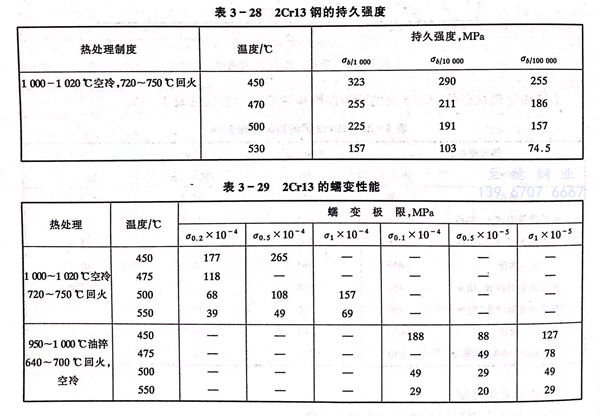

 2Cr13、20Cr13、420 不銹鋼(gang)的持久(jiu)和蠕變性能見表(biao)3-28和表(biao)3-29。

五、耐蝕(shi)性

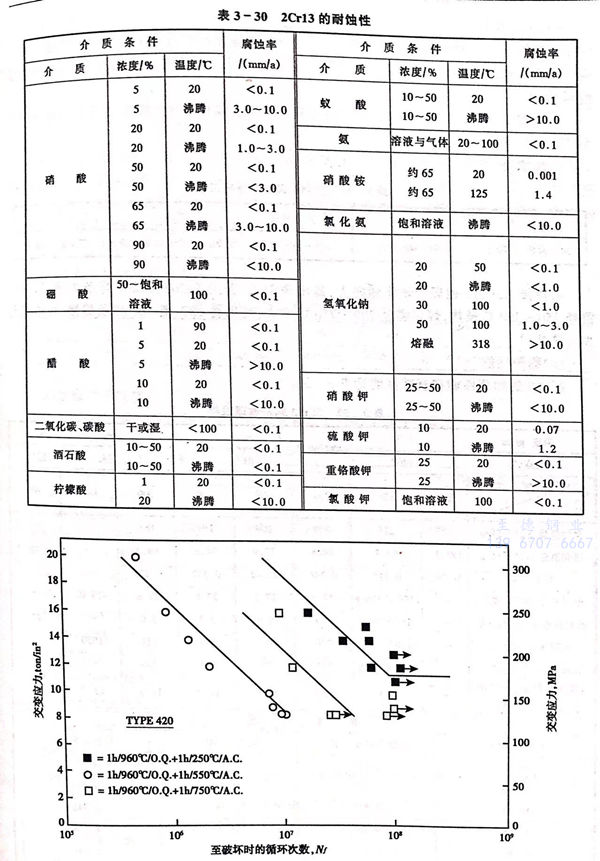

 2Cr13、20Cr13、420 不(bu)銹鋼的耐蝕(shi)性能見表(biao)3-30。鋼的腐蝕(shi)疲勞(lao)性能見圖3-16。

六、工藝性能

a. 熱(re)加(jia)工

    不銹鋼的熱(re)加工性(xing)能良(liang)好，適(shi)宜的熱(re)加工溫度(du)(du)區間為(wei)850～1200℃，熱(re)變形終了應采用砂(sha)冷或及時退火，熱(re)加工的升溫操(cao)作應緩慢，在(zai)低于850℃時應緩慢加熱(re)，冷裝爐溫度(du)(du)≤800℃。

 b. 冷加(jia)工(gong)

   冷加(jia)工(gong)性能良好，可進行冷軋、冷沖壓、深(shen)拉等加(jia)工(gong)操作，消除應力退火可采用730～780℃回(hui)火。

  c. 熱(re)處理

  2Cr13、20Cr13、420 不銹鋼的(de)熱處理工藝(yi)見表3-31。

 d. 焊接(jie)

  2Cr13、20Cr13、420 不銹鋼焊(han)(han)后硬化傾向大，易出現(xian)裂(lie)紋(wen)，若用Cr202、Cr207焊(han)(han)條焊(han)(han)接時，焊(han)(han)前(qian)需(xu)經250～350℃預熱(re)，焊(han)(han)后需(xu)經700～750℃回火；若用奧107、奧207焊(han)(han)條焊(han)(han)接，可(ke)不進行(xing)焊(han)(han)后熱(re)處理。

七、物(wu)理性能

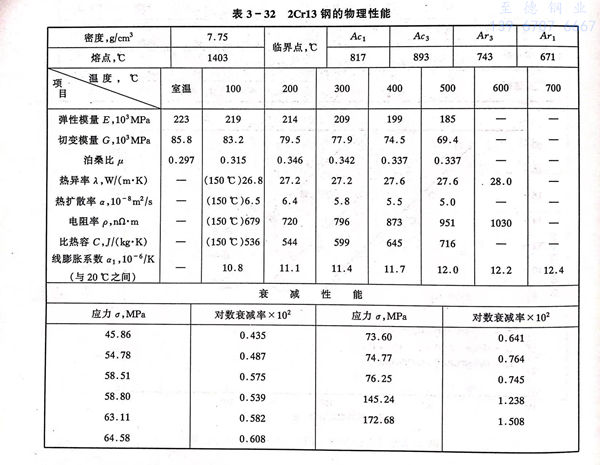

  2Cr13、20Cr13、420 不(bu)銹鋼的(de)物理性能(neng)和衰減(jian)性能(neng)見表3-32。

八、應用

   經熱處(chu)理后的2Cr13、20Cr13、420 不銹鋼，可用(yong)于承受較高(gao)應力的零部件(jian)，如透(tou)平后幾(ji)級(ji)及低(di)溫段長葉片(pian)、閥、閥件(jian)、熱裂設(she)備，緊(jin)固(gu)件(jian)等。亦大量(liang)應用(yong)于造紙工業刀具(ju)，食品加工機械及餐(can)具(ju)。
