13Cr13Mo（1Cr13Mo）是馬氏體不銹(xiu)鋼，是在12Cr13（1Cr13）不(bu)銹鋼中加入質量分數為0.30％～0.60％的鉬發展起來的，提高了鋼的耐蝕性和強度，經淬火、回火處理后具有較高的強度、韌性，以及良好的耐蝕性和冷變形性。在小于30℃的弱腐蝕介質中（鹽水溶液、稀硝酸等）具有良好的耐蝕性；在淡水、蒸汽、濕大氣條件下也有足夠的耐蝕性，切削加工性好。該鋼屬于高強度鋼，既耐蝕又耐熱。用于制造要求韌性較高，承受沖擊負荷的零件，如汽輪機葉片、水壓機零件和耐高溫用的機械零部件。

一、化學(xue)成分

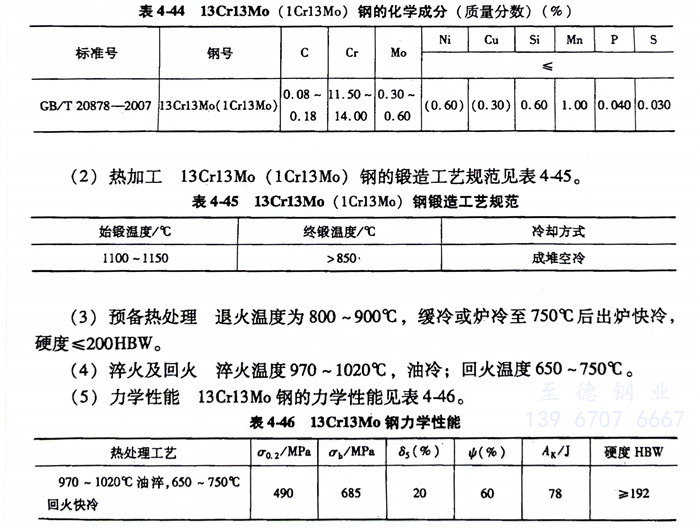

   13Cr13Mo（1Cr13Mo）不銹鋼的化學(xue)成分見表4-44。

二、熱加(jia)工

   13Cr13Mo（1Cr13Mo）不銹鋼(gang)的鍛造工藝規范見表4-45。

三、預備熱處(chu)理(li)

   13Cr13Mo（1Cr13Mo）不銹(xiu)鋼退火溫度為800～900℃，緩冷或爐冷至750℃后出爐快冷，硬度≤200HBW。

四(si)、淬(cui)火(huo)及回(hui)火(huo)

   13Cr13Mo（1Cr13Mo）不銹鋼(gang)淬火溫(wen)度970～1020℃，油(you)冷(leng)；回火溫(wen)度650～750℃。

五、力學(xue)性能(neng)

   13Cr13Mo 不(bu)銹鋼的(de)力學性能見表4-46。
