04Cr12Ni5Ti 不銹鋼是低碳含鎳馬氏體不銹鋼(gang)，其退火狀態的屈服強度約為1Cr13不銹鋼的兩倍，且保留了奧氏體不銹鋼(gang)優良的成形性能和焊接性能。其特點是價格便宜，制造成本低，加工后不必進行消應力熱處理。該鋼適宜制作剛度要求較高的結構件，用于野外的某些結構，可不必采取涂裝油漆等保護措施。

一(yi)、化學成分(fen)

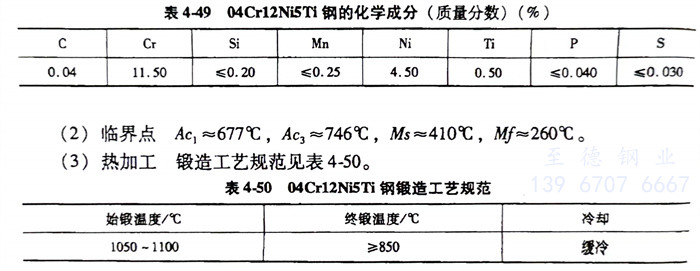

   04Cr12Ni5Ti 不(bu)銹(xiu)鋼的(de)化(hua)學成分見表4-49。

二、臨界點

   04Cr12Ni5Ti 不銹(xiu)鋼的 A_c1≈677℃、A_c3≈746℃、Ms≈410℃Mf≈260℃。

三、熱加工(gong)

   04Cr12Ni5Ti 不銹鋼鍛造工藝規范見表4-50。

四、預備熱(re)處(chu)理

  預備(bei)熱處理的過(guo)程如下：

   1. 退(tui)火溫度：816～982℃，空冷(leng)。

   2. 消應力退火(huo)溫度為370℃，空冷，多數場合(he)不需消應力退火(huo)。

五、力(li)學性能(neng)

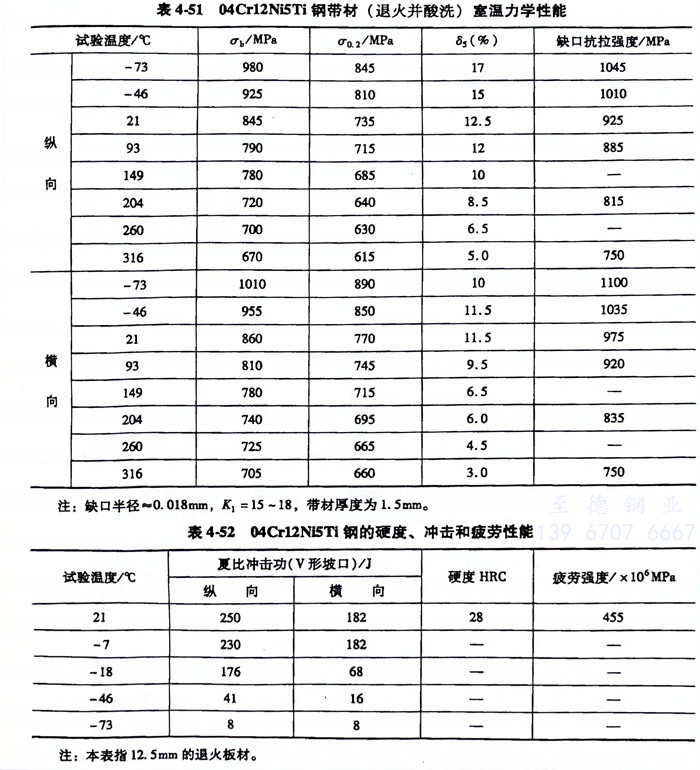

   04Cr12Ni5Ti 不銹鋼室溫力學性能見表(biao)4-51，硬(ying)度、沖擊和(he)疲勞(lao)性能見表(biao)4-52。

六(liu)、耐蝕性(xing)比較

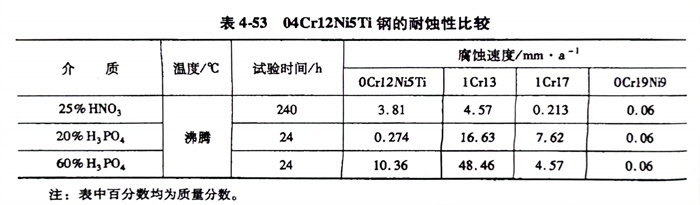

    04Cr12Ni5Ti鋼的耐蝕性比(bi)較(jiao)見(jian)表(biao)4-53。

   此(ci)鋼與其(qi)他三(san)種鋼的耐蝕(shi)性比較(jiao)（至(zhi)開始銹蝕(shi)的時間）：12Cr13：20～24h、10Cr17: 32~48h、 04Cr12Ni5Ti: 72~100h、06Cr19Ni9: 100~200h。
