30Cr17Mo 鋼屬于馬氏體(ti)不銹鋼，耐蝕性優良，有較好的強度和硬度，經淬火和低溫回火后硬度可達48HRC，是預硬型和淬硬性通用型耐腐蝕塑料模具鋼。該鋼經軟化退火后，硬度≤230HBW，具有較好的機械加工性能，該鋼經淬火及回火后，具有較高的硬度、耐磨性和很好的耐應力腐蝕性能、拋光性能。適宜制造承受高負荷、高耐磨及在腐蝕介質作用下的塑料模具和透明制品模具，以及要求強度較高且受腐蝕介質作用耐磨損的工件，如測量工具、醫療器械等。

一、化學成分(fen)

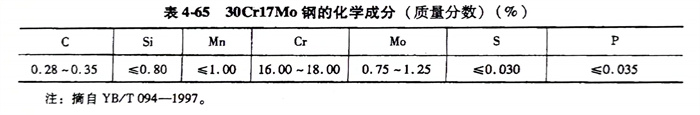

   30Cr17Mo 不銹鋼(gang)的(de)化(hua)學成分見(jian)表4-65。

二(er)、熱加工

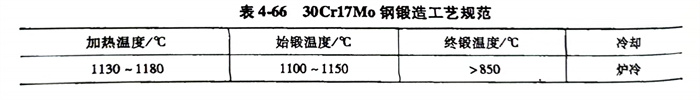

   30Cr17Mo 不(bu)銹鋼的鍛造工藝規范(fan)見表4-66。

三、預備熱(re)處理(li)

  預備熱(re)處(chu)理的過程如下：

    1. 退火：加熱溫(wen)度(du)為(wei)850～870℃，保(bao)溫(wen)4～6h，爐(lu)(lu)冷至(zhi)550℃以(yi)下出爐(lu)(lu)空(kong)冷，硬度(du)≤230HBW。

    2. 再結晶退(tui)火：加熱溫(wen)度為730～750℃，空冷(leng)。

四(si)、淬火(huo)及(ji)回火(huo)

    30Cr17Mo 不(bu)銹鋼的淬(cui)火溫度為(wei)(wei)1000～1050℃，油(you)冷(leng)或空冷(leng)，硬(ying)度為(wei)(wei)48～50HRC；回火溫度為(wei)(wei)160～180℃，硬(ying)度為(wei)(wei)47～48HRC。

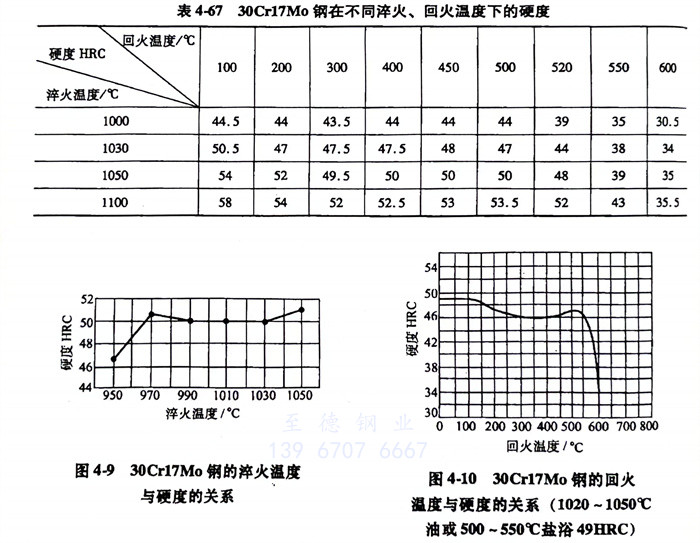

    不同淬火、回火溫度的硬度見表4-67、圖(tu)4-9和圖(tu)4-10。
