12Cr12Mo（1Cr12Mo）不銹鋼是馬氏體不銹耐(nai)熱(re)鋼，在12Cr12鋼的基礎上加入鉬，比12Cr12鋼耐蝕性好。該鋼在一定溫度下能承受高應力，在淡水蒸汽條件下可耐腐蝕，可制作汽輪機葉片。

一(yi)、化學成分(fen)

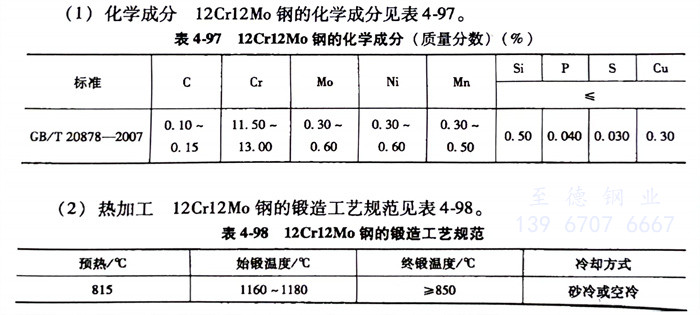

   12Cr12Mo（1Cr12Mo）不銹鋼的化學成分見表4-97。

二、熱加工

   12Cr12Mo（1Cr12Mo）不銹鋼的鍛造工藝規范見表(biao)4-98。

三、預備熱處理(li)

  12Cr12Mo（1Cr12Mo）不銹(xiu)鋼預備熱處理的過程如下：

    1. 軟化(hua)退火：750～800℃，爐冷。

    2. 完全(quan)退火：860～900℃，爐冷或(huo)爐冷至750℃出爐空冷，硬度≤255HBW。

四、淬火(huo)(huo)及回(hui)火(huo)(huo)

   12Cr12Mo（1Cr12Mo）不銹鋼淬火溫度為950～1000℃，油冷；回火溫度為700～750℃，空冷（根據零件需要選擇回火溫度）。

五、力學性能

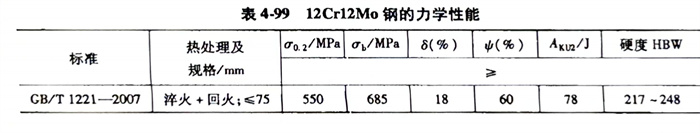

   12Cr12Mo（1Cr12Mo）不銹鋼(gang)的力學(xue)性能見表4-99。
