①. 管道(dao)材料(liao)等級中管道(dao)的連(lian)接形式,應根據(ju)工(gong)藝物料(liao)特性和工(gong)藝要求(qiu)確(que)定。

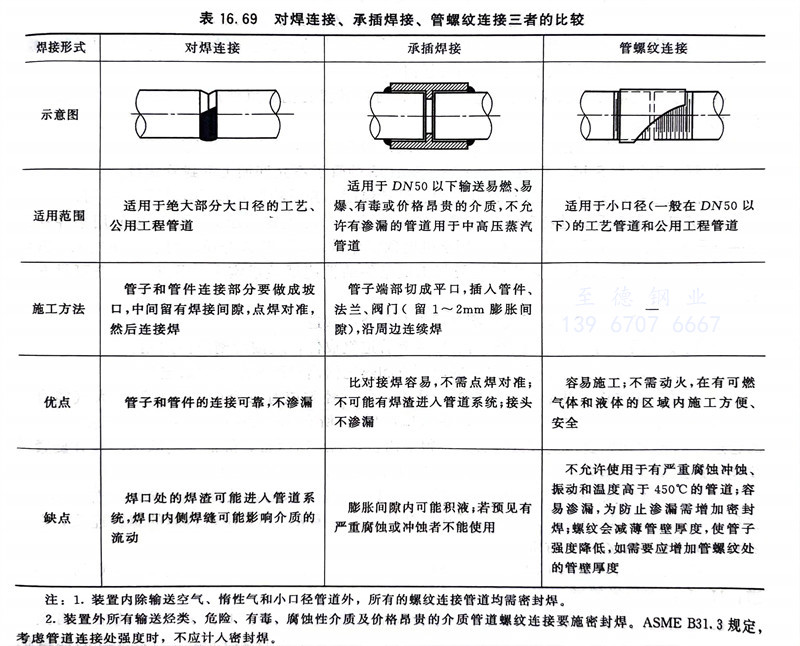

②. 由于管法蘭處容易泄漏,對于高溫、高壓管道除必須用法蘭連接外,其他應避免用法蘭連接。焊接連接的管道是保證管道無滲漏的最佳、最經濟的方法。對焊連接適用于公稱直徑大于等于DN50的管道連接。直徑小于等于DN40的管道一般用承插焊連接或管螺紋連接,但下列情況除外:壁厚大于等于Sch160的小口徑管道;有縫隙腐蝕敏感介質存在的小口徑管道;潤滑油系統的小口徑管道。管道與設備、容器閥(fa)門等相連接或需要定期拆卸清掃、檢修時,才用法蘭連接。法蘭連接不僅易泄漏且價格較高。對焊連接、承插焊接、管螺紋連接三者的比較,見表16.69。
注:1. 裝置(zhi)內除輸送空氣、惰性氣和小口徑(jing)管道外,所有的螺紋(wen)連接管道均需密(mi)封焊(han)。
2. 裝置外所有輸送烴類、危險、有毒、腐蝕(shi)性介質及(ji)價格昂貴(gui)的介質管道螺紋連接要施密封(feng)焊(han)(han)。ASME B31.3規定,考慮管道連接處強度(du)時,不(bu)應(ying)計入密封(feng)焊(han)(han)。
③. 除安(an)裝、維護、檢修必(bi)須拆卸處外(如與閥門(men)、儀表、設備等需要用(yong)法蘭或(huo)螺紋連接者外),管道應采用(yong)焊(han)接連接,并應符合下列規定:公稱直徑小(xiao)于(yu)或(huo)等于(yu)40mm的(de)管道,宜(yi)采用(yong)承插(cha)焊(han)連接,承插(cha)焊(han)連接不(bu)應用(yong)于(yu)可能發(fa)生縫隙腐(fu)蝕(shi)介(jie)質(zhi)的(de)管道,容易產生縫隙的(de)腐(fu)蝕(shi)性(xing)介(jie)質(zhi)有HF、HC1等。公稱直徑等于(yu)或(huo)大于(yu)50mm的(de)管道宜(yi)采用(yong)對(dui)焊(han)連接。
④. 除鍍(du)鋅(xin)管(guan)道外(wai),螺(luo)紋連接宜(yi)用(yong)于公(gong)稱(cheng)直徑小于或等于40mm的(de)管(guan)道,并應符合下列規(gui)定。
a. 管螺(luo)(luo)(luo)紋(wen)(wen)應符合(he)現行GB/T 12716《60°密封(feng)(feng)管螺(luo)(luo)(luo)紋(wen)(wen)》或GB/T 7306.1《55°密封(feng)(feng)管螺(luo)(luo)(luo)紋(wen)(wen)第1部(bu)分 圓柱內(nei)(nei)螺(luo)(luo)(luo)紋(wen)(wen)與圓錐外(wai)螺(luo)(luo)(luo)紋(wen)(wen)》和GB/T 7306.2《55°密封(feng)(feng)管螺(luo)(luo)(luo)紋(wen)(wen) 第2部(bu)分 圓錐內(nei)(nei)螺(luo)(luo)(luo)紋(wen)(wen)與圓錐外(wai)螺(luo)(luo)(luo)紋(wen)(wen)》的規(gui)定。
b. 螺(luo)紋(wen)連接的內、外管(guan)螺(luo)紋(wen)均應采用錐(zhui)管(guan)螺(luo)紋(wen)。當采用圓(yuan)錐(zhui)外螺(luo)紋(wen)與圓(yuan)柱內螺(luo)紋(wen)配合時,其設計溫度不得超過150℃,設計壓(ya)力不得大于(yu)0.5MPa,且不得用于(yu)毒性程度為高(gao)度、極(ji)度的介(jie)質(zhi)(zhi)及可燃(ran)性介(jie)質(zhi)(zhi)管(guan)道。
c. 對水、低壓蒸汽和空氣系統管道的螺紋(wen)連接,可使用密封劑或密封帶。
⑤. 對(dui)工(gong)藝介(jie)(jie)(jie)質(zhi)及介(jie)(jie)(jie)質(zhi)滲透性(xing)(xing)較(jiao)強或對(dui)泄(xie)漏(lou)率控制(zhi)較(jiao)嚴的(de)(de)管(guan)道,可(ke)采(cai)(cai)用(yong)(yong)密(mi)封(feng)焊(han)(han)。GB 50160《石油化工(gong)企(qi)業設(she)計防(fang)火(huo)規范》規定,公稱(cheng)直徑等(deng)于或小于25mm的(de)(de)可(ke)燃(ran)氣(qi)體、液化烴、可(ke)燃(ran)液體的(de)(de)金屬管(guan)道和(he)閥(fa)門采(cai)(cai)用(yong)(yong)錐管(guan)螺(luo)紋(wen)(wen)連(lian)(lian)接時(shi),除含(han)氫氟酸等(deng)產生(sheng)縫(feng)(feng)隙腐蝕(shi)的(de)(de)腐蝕(shi)性(xing)(xing)介(jie)(jie)(jie)質(zhi)管(guan)道外,應在(zai)螺(luo)紋(wen)(wen)處采(cai)(cai)用(yong)(yong)密(mi)封(feng)焊(han)(han)。GB50316《工(gong)業金屬管(guan)道設(she)計規范》規定,A1類(lei)流體、A2類(lei)流體和(he)B類(lei)流體的(de)(de)管(guan)道用(yong)(yong)錐管(guan)螺(luo)紋(wen)(wen)連(lian)(lian)接時(shi),公稱(cheng)直徑不應大于20mm,且應采(cai)(cai)用(yong)(yong)密(mi)封(feng)焊(han)(han)。密(mi)封(feng)焊(han)(han)時(shi)不得使用(yong)(yong)密(mi)封(feng)劑(填(tian)料),密(mi)封(feng)焊(han)(han)縫(feng)(feng)應覆(fu)蓋全部露(lu)出的(de)(de)螺(luo)紋(wen)(wen)。密(mi)封(feng)焊(han)(han)縫(feng)(feng)僅可(ke)以用(yong)(yong)于防(fang)止螺(luo)紋(wen)(wen)接頭的(de)(de)泄(xie)漏(lou),不應要求其能承(cheng)擔接頭的(de)(de)任何強度。
⑥. 可能(neng)發生(sheng)應力腐(fu)蝕或由(you)于振(zhen)動(dong)、壓(ya)力脈動(dong)及(ji)溫(wen)度變(bian)化(hua)等可能(neng)產(chan)生(sheng)交(jiao)變(bian)載荷的部位,不宜采用螺紋(wen)連接。
⑦. 可能產生縫隙腐蝕、嚴(yan)重沖蝕或循環(huan)載荷的(de)工況,應避免(mian)采(cai)用螺紋接頭。
⑧. 管子表(biao)號(hao)為Sch5、Sch10、Sch5S、Sch10S的管子不允許加工密封管螺紋。
⑨. 法蘭連接(jie)形式應根據(ju)管道設計壓力、設計溫度、介質特性及(ji)泄漏率等(deng)要求(qiu)選用(yong)。
⑩. 擴口、卡箍(gu)及其他特種管(guan)道(dao)連接(jie)(jie),應(ying)按管(guan)接(jie)(jie)頭標準(zhun)規定的(de)壓力、溫度等(deng)使用條件(jian)及所連接(jie)(jie)管(guan)子材料、規格要求(qiu)選用。但當(dang)用于極(ji)度危害介質(zhi)、高度危害介質(zhi)、可(ke)燃介質(zhi)或承受壓力溫度條件(jian)劇烈變(bian)化的(de)管(guan)道(dao)時,應(ying)經過類似(si)工況(kuang)條件(jian)的(de)性能試驗(yan)或實際(ji)使用證明安全可(ke)靠方可(ke)采用。
?. 除設(she)計另有規定(ding)外,活接頭不(bu)宜用于有毒介(jie)質管(guan)道。
?. 連接不同壓力等級管道(dao)(dao)的閥門(men)、法蘭(lan)等管道(dao)(dao)組成件(jian),應按(an)苛刻條件(jian)選用。
?. 堵頭、放空(kong)、放凈、孔板法蘭(lan)的取壓(ya)點(dian)和(he)熱電(dian)偶(ou)出口通常采用螺紋連接。
a. 需要在螺紋連接(jie)處采用(yong)密封(feng)(feng)焊的介(jie)質(zhi)有(you):氫、烴類或(huo)有(you)毒介(jie)質(zhi);所有(you)漏入大氣能(neng)自燃的介(jie)質(zhi);保溫管(guan)線上的水壓(ya)試驗用(yong)的堵頭(試壓(ya)后(hou));所有(you)10MPa(CL600)和更(geng)高壓(ya)力等級的管(guan)道(dao)。需要采用(yong)密封(feng)(feng)焊的螺紋連接(jie),不得采用(yong)密封(feng)(feng)劑或(huo)密封(feng)(feng)帶,焊前應消除油漬,并(bing)旋緊螺紋連接(jie)達到全螺紋嚙合(he),密封(feng)(feng)焊縫寬度為6~12mm,應覆蓋全部露出的螺紋。
b. 不采用(yong)密封焊的(de)(de)閥(fa)(fa)門(men)和管件有:鑄鐵、可鍛鑄鐵及球(qiu)墨(mo)鑄鐵件;調節閥(fa)(fa);疏(shu)水器;放空和放凈閥(fa)(fa)上的(de)(de)絲(si)堵或管帽;活接頭的(de)(de)壓(ya)緊螺母;儀表接頭。不采用(yong)密封焊的(de)(de)螺紋連(lian)接,在安裝時要使用(yong)聚四氟乙(yi)烯密封帶。
c. 不應采用活接頭的工況有:PNPN≥10.0MPa≥10.0MPa的管道;所有設計溫度高于200℃的物料管道;H2和液態烴類管道。
d. 所有連(lian)接到其他(ta)管(guan)道上的(de)管(guan)子(zi),包括放空、放凈(jing)及儀表接口等均為支管(guan)連(lian)接。當(dang)主管(guan)尺(chi)寸DN≤40mm時(shi),支管(guan)連(lian)接應采用三(san)通管(guan)件(jian)。當(dang)主管(guan)尺(chi)寸DDN≥50mmm時(shi),支管(guan)的(de)連(lian)接形(xing)式可采用開(kai)孔焊、開(kai)孔補強焊、對焊三(san)通等。
