18Cr12MoVNbN（2Cr12MoVNbN）不銹鋼是馬氏體不銹耐熱鋼，是在21Cr12MoV（2Cr12MoV）鋼的基礎適當增加Nb和N而形成的鋼，由于Nb和N的加入，鋼的強度和耐蝕性有所提高，而且鈮可提高鋼的高溫蠕變斷裂強度。該鋼可用來制造高溫結構零件，如汽輪機葉片、盤、葉輪軸、螺栓等。

一、化學成(cheng)分

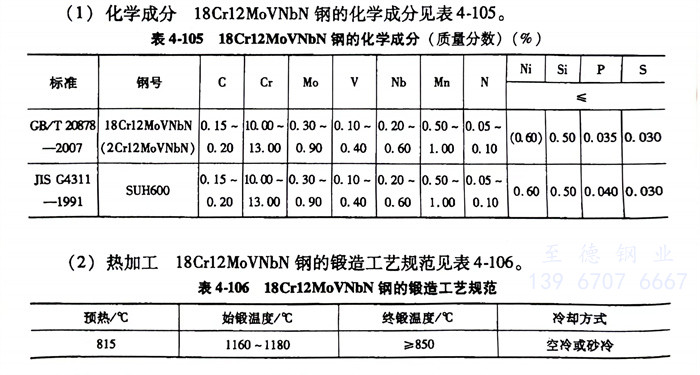

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不(bu)銹鋼(gang)的化學成分見表4-105。

二、熱加工

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹鋼的鍛造工藝規范見表4-106。

三、預備熱(re)處理

  預備熱處理(li)的過程如下：

    1. 軟化退火：750～800℃，爐(lu)冷(leng)。

    2. 完(wan)全退火：850～900℃，爐冷(leng)，硬度≤269HBW。

四(si)、淬(cui)火及回火

   淬火溫度(du)(du)1100～1170℃，油冷或空冷；回火溫度(du)(du)600℃以上，空冷，硬度(du)(du)≤321HBW。

五、力學性能

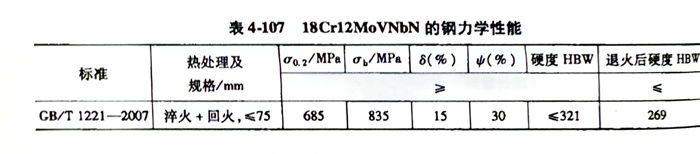

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹鋼(gang)的力學性(xing)能見表4-107。
