80Cr20Si2Ni（8Cr20Si2Ni）SUH4不(bu)銹鋼是含鉻、硅、鎳的馬氏體不(bu)銹耐熱鋼(gang)，經淬火、回火后有較高的硬度和耐磨性、淬透性較好，并有較好的耐蝕性。適宜制作以耐磨性為主的進氣閥、排氣閥和閥座等。

一、化學成分

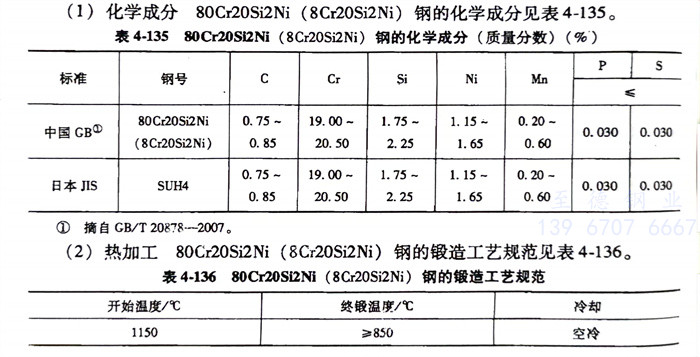

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不(bu)銹鋼的化學成分見表4-135。

二、熱加工

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不(bu)銹鋼的鍛造(zao)工藝規范(fan)見表(biao)4-136。

三、預備熱處理

   退火(huo)溫(wen)度(du)為800～900℃，緩冷(leng)或爐冷(leng)至720℃后空冷(leng)≤321HBW。

四、淬火及回火

   淬(cui)火溫度為(wei)1030～1080℃，油冷(leng)；回火溫度為(wei)700～800空冷(leng)，硬(ying)度≥262HBW。

五、力學性能

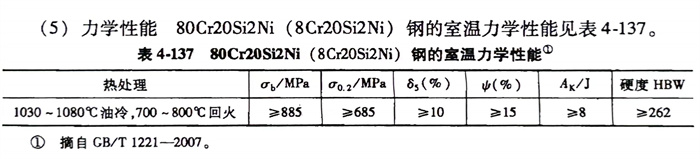

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的室溫(wen)力(li)學(xue)性能見表4-137。
