一、焊前準備
馬氏體不銹鋼管焊前準備包括編制焊接工藝文件、坡口加工、預熱、施焊環境（溫度、濕度、風速等）、焊接設備、焊工資格、保溫措施、焊后熱處理等。
二、馬氏體不(bu)銹鋼管焊接方(fang)法與(yu)焊接工藝參數(shu)
馬(ma)氏體(ti)(ti)型不銹鋼管焊(han)接方法有(you)焊(han)條(tiao)電弧焊(han)、氣體(ti)(ti)保護焊(han)和埋(mai)弧焊(han)等。
1. 焊(han)條電弧焊(han)
它是馬氏體不(bu)銹(xiu)鋼常用的一種焊接方法，焊接時采用大的熱輸入，即較大的焊接電流，緩慢的冷卻速度。
a. 焊接材料(liao)

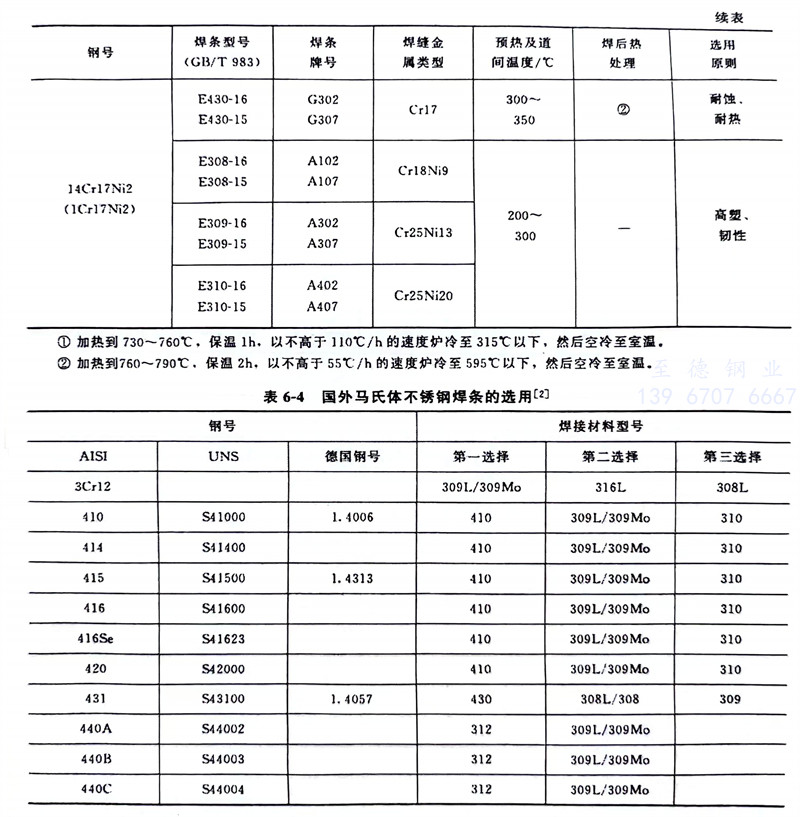

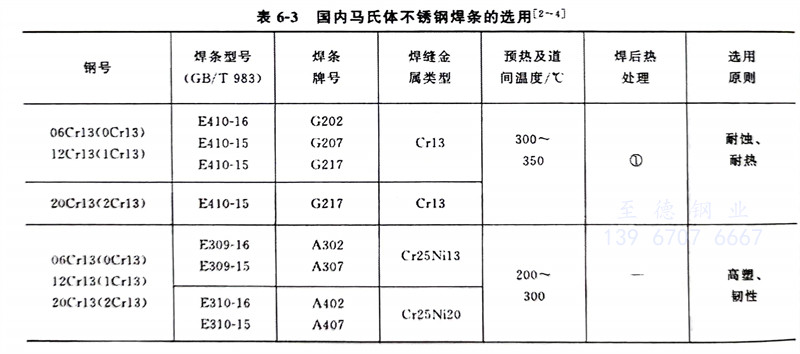

焊(han)(han)(han)(han)接(jie)材(cai)料一般采用(yong)(yong)與母(mu)材(cai)同材(cai)質(zhi)的低氫型(xing)焊(han)(han)(han)(han)條(tiao)。如焊(han)(han)(han)(han)后(hou)不(bu)(bu)能(neng)熱(re)處理(li)，則可(ke)選(xuan)用(yong)(yong)抗裂(lie)性(xing)能(neng)好的奧(ao)氏體鋼類型(xing)焊(han)(han)(han)(han)條(tiao)。此時相當于異種鋼焊(han)(han)(han)(han)接(jie)，可(ke)運用(yong)(yong)舍夫勒(le)（Schaeffler）組織(zhi)圖、德龍（Delong）組織(zhi)圖，合理(li)選(xuan)擇焊(han)(han)(han)(han)條(tiao)，并嚴格(ge)控制母(mu)材(cai)對(dui)焊(han)(han)(han)(han)縫的稀釋。國(guo)內馬氏體不(bu)(bu)銹鋼焊(han)(han)(han)(han)接(jie)用(yong)(yong)焊(han)(han)(han)(han)條(tiao)見表6-3，國(guo)外(wai)馬氏體不(bu)(bu)銹鋼焊(han)(han)(han)(han)條(tiao)的選(xuan)用(yong)(yong)見表6-4。
b. 焊接(jie)參數

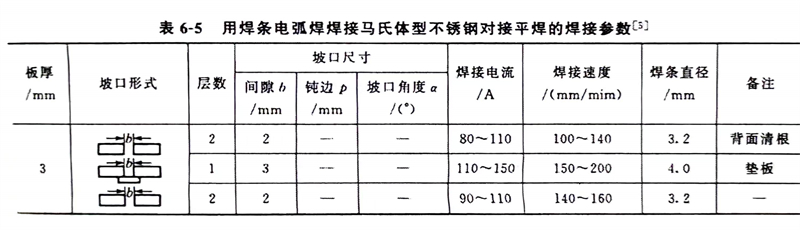

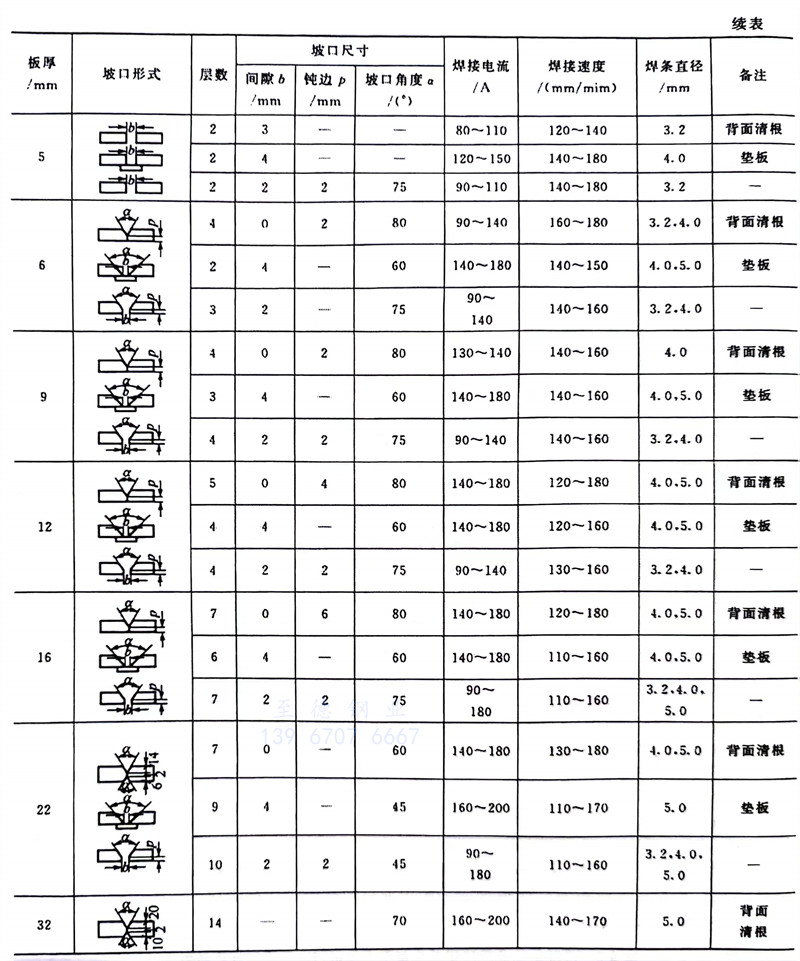

焊接(jie)(jie)(jie)(jie)時應(ying)選用較大(da)(da)的焊接(jie)(jie)(jie)(jie)電流，以增大(da)(da)熱輸(shu)入(ru)量，讓(rang)接(jie)(jie)(jie)(jie)頭緩(huan)慢冷卻。防止焊后接(jie)(jie)(jie)(jie)頭產(chan)生(sheng)粗(cu)大(da)(da)硬脆的馬(ma)氏(shi)(shi)體(ti)和(he)應(ying)力集中而導致接(jie)(jie)(jie)(jie)頭產(chan)生(sheng)冷裂紋。焊條(tiao)電弧焊焊接(jie)(jie)(jie)(jie)馬(ma)氏(shi)(shi)體(ti)型不銹鋼的焊接(jie)(jie)(jie)(jie)參(can)數見表6-5。
2. 氣體(ti)保護焊
a. 非(fei)熔(rong)化(hua)極(ji)氬弧(hu)焊（TIG）

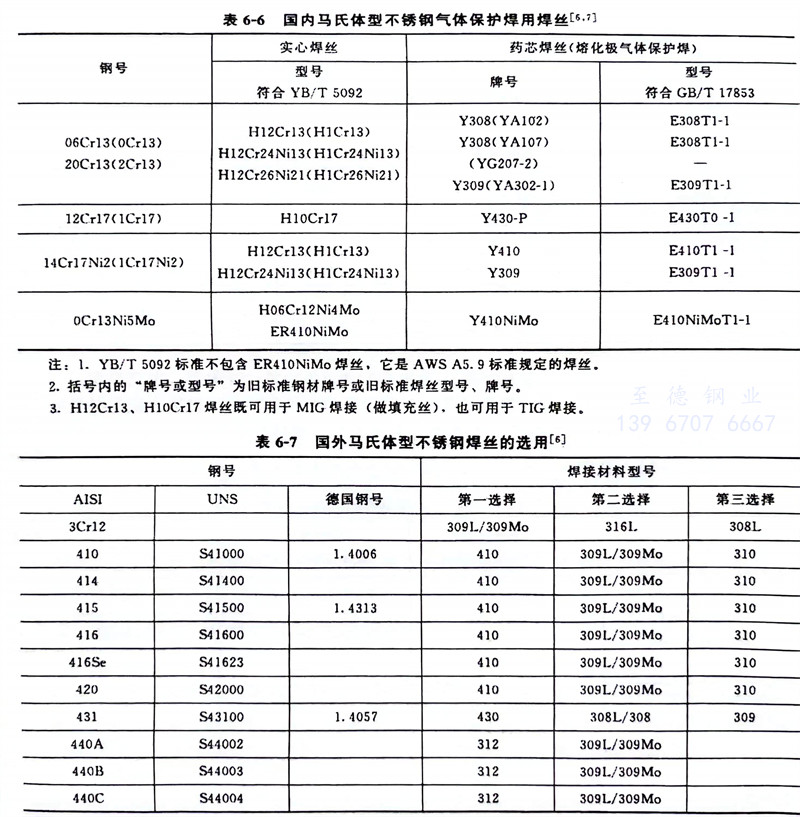

該焊(han)接(jie)(jie)方法焊(han)接(jie)(jie)質量(liang)較好，常用于(yu)薄板(ban)焊(han)接(jie)(jie)或(huo)多層(ceng)焊(han)打底(di)焊(han)。電極極性(xing)采用直流正接(jie)(jie)。由(you)于(yu)裂紋傾向(xiang)小，薄板(ban)焊(han)前(qian)可不(bu)預熱(re)，厚板(ban)焊(han)前(qian)需預熱(re)到120～200℃。一般(ban)選(xuan)用與母材成分(fen)和組織相近的焊(han)絲，以保(bao)證與母材匹(pi)配。國內馬氏體(ti)(ti)型(xing)不(bu)銹鋼(gang)焊(han)絲選(xuan)用見表(biao)6-6，國外常見馬氏體(ti)(ti)型(xing)不(bu)銹鋼(gang)焊(han)絲選(xuan)用見表(biao)6-7。
b. 二氧化碳氣體保護焊（MAG）
馬氏體型不銹鋼采用二氧化碳氣體保護焊時，其焊接接頭含氫量低，冷裂紋傾向比焊條電弧焊小，可用較低的預熱溫度焊接，但需進行預熱、后熱和焊后熱處理。焊接材料選用見表6-6、表6-7。表6-6中的Y308、Y309、Y410、Y410NiMo、Y430-P等藥芯不銹鋼焊絲均為熔化極氣體保護焊用焊絲，焊絲直徑有1.2mm、1.6mm兩種。上述藥芯焊絲焊接時須采用CO2氣體保護，氣體流量為20～25L／min。

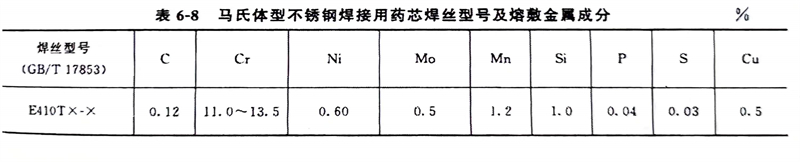

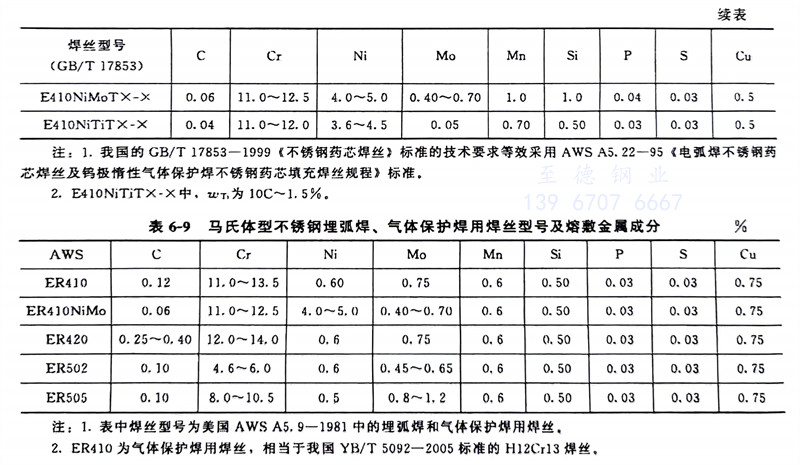

馬氏(shi)(shi)體(ti)型(xing)不銹鋼焊(han)(han)(han)接用(yong)藥芯焊(han)(han)(han)絲型(xing)號及熔(rong)敷(fu)金(jin)(jin)屬(shu)(shu)成(cheng)分見(jian)表6-8。馬氏(shi)(shi)體(ti)型(xing)不銹鋼埋(mai)弧焊(han)(han)(han)、氣體(ti)保護(hu)焊(han)(han)(han)用(yong)焊(han)(han)(han)絲型(xing)號及熔(rong)敷(fu)金(jin)(jin)屬(shu)(shu)成(cheng)分見(jian)表6-9，其焊(han)(han)(han)縫熔(rong)敷(fu)金(jin)(jin)屬(shu)(shu)成(cheng)分與藥芯焊(han)(han)(han)絲熔(rong)敷(fu)金(jin)(jin)屬(shu)(shu)相比較，除了Si、Cu、Mn含(han)量有些區(qu)別外，其他(ta)合金(jin)(jin)元素(su)含(han)量基本一(yi)致(zhi)。
三(san)、埋弧焊

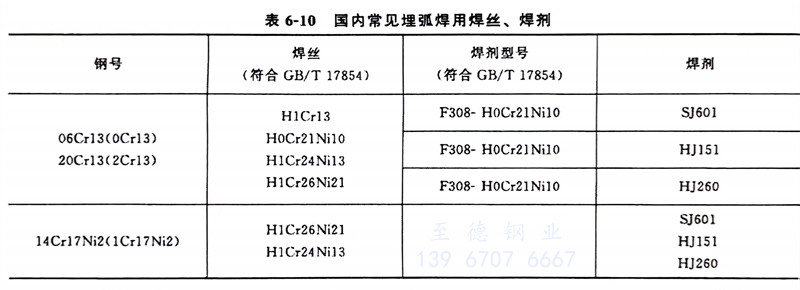

埋弧焊(han)(han)(han)(han)(han)焊(han)(han)(han)(han)(han)接材料可選用(yong)(yong)同質(zhi)或異質(zhi)焊(han)(han)(han)(han)(han)縫的焊(han)(han)(han)(han)(han)接材料（和焊(han)(han)(han)(han)(han)條電(dian)焊(han)(han)(han)(han)(han)選用(yong)(yong)焊(han)(han)(han)(han)(han)條的原(yuan)則相同）。焊(han)(han)(han)(han)(han)劑(ji)采(cai)用(yong)(yong)堿性焊(han)(han)(han)(han)(han)劑(ji)，如SJ601 和HJ151。國內常見埋弧焊(han)(han)(han)(han)(han)用(yong)(yong)焊(han)(han)(han)(han)(han)絲、焊(han)(han)(han)(han)(han)劑(ji)見表6-10。
