022Cr17Ni7N、301L不銹鋼是含氮超低碳奧氏體型不銹鋼，碳含量很低，耐晶間腐蝕性好，加入氮后，鋼的強度比022Cr17Ni7不銹鋼高。可用于制造既要求耐腐蝕，又要求具有一定強度的結構件。

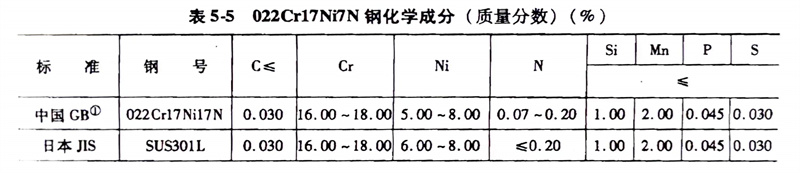

（1）化學成(cheng)分： 022Cr17Ni7N、301L不銹鋼(gang)的化學成分(fen)見(jian)表(biao)5-5。

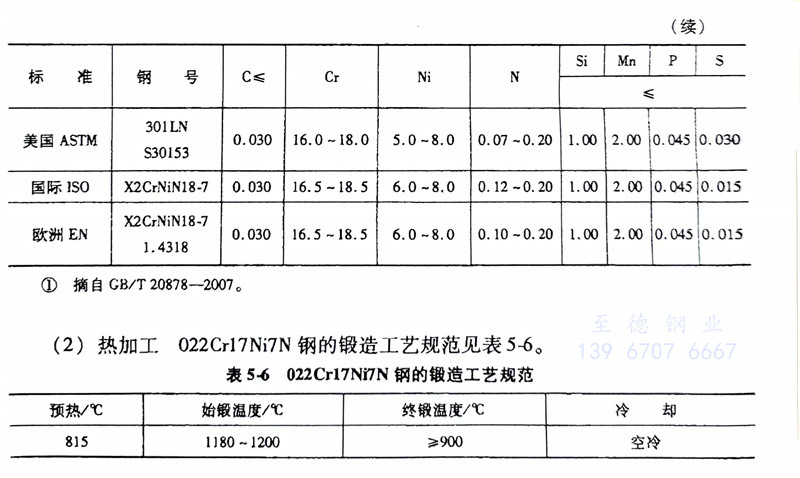

（2）熱加工： 022Cr17Ni7N、301L不銹鋼的鍛造工藝規范見表5-6。

（3）預備熱處理： 消除加工應力的退火溫度為300～350℃，保溫1～2h，空冷。

（4）固(gu)溶處理(li)：1010～1150℃，快(kuai)冷，硬度(du)≤207HBW。

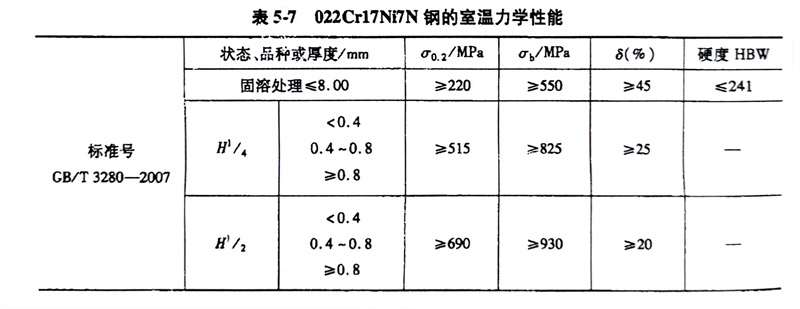

（5）力學(xue)性能(neng)：  022Cr17Ni7N、301L不銹鋼(gang)的室溫力學(xue)性(xing)能見表(biao)5-7。

（6）焊(han)接(jie)性能：焊(han)(han)接性(xing)良好，焊(han)(han)后不(bu)需進行熱處(chu)理。

（7）耐腐蝕性： 由于碳含量很低，耐晶間腐蝕性好。加之，含有氮更糟強了耐點蝕及縫隙腐蝕能力。
