022Cr17Ni7、1.4318、S30103、301L不銹鋼是超低碳奧氏體型不銹鋼。由于碳含量低，所以更耐晶界腐蝕。焊后可以不進行熱處理。該鋼用于制造焊接后可不進行熱處理的零部件。

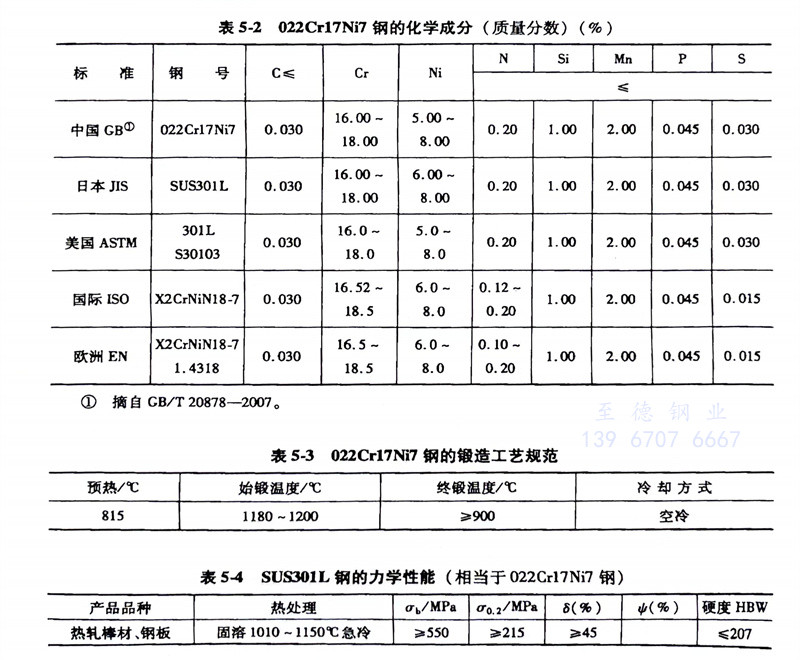

（1）化學成分： 022Cr17Ni7、1.4318、S30103、301L不銹鋼的化學成分見表5-2。
（2）熱加工： 022Cr17Ni7、1.4318、S30103、301L不銹(xiu)鋼的(de)鍛造工藝規范(fan)見表5-3。
（3）預備熱(re)處理： 消除加工應(ying)力的退火(huo)溫度為300～350℃，保(bao)溫2h，空冷。
（4）固(gu)溶熱處理： 1010～1150℃快冷，硬度≤207HBW。
（5）力學性(xing)能：022Cr17Ni7、1.4318、S30103、301L不銹鋼的力(li)學(xue)性能見表5-4。
（6）耐蝕性： 由于碳含(han)量(liang)很低(di)，該鋼耐晶間腐蝕性好(hao)。
