Cr18型雙相不銹鋼發展概況。我國Cr18型雙(shuang)相不銹鋼的牌號有022Cr19Ni5Mo3Si2N和14Cr18Ni11Si4AlTi （1Cr18Ni11Si4AlTi）兩種。Cr18型雙相不銹鋼最早由瑞典在20世紀60年代初期開發成功，其牌號為3RE60。Cr18型的雙相不銹鋼是目前合金元素含量最低的雙相不銹鋼，是可焊性良好的耐應力腐蝕鋼種，它在氯化物介質中的耐孔蝕性能同317L不銹鋼相當，耐中性氯化物應力腐蝕性能顯著優于普通18-8型奧氏體不銹鋼，用于承受較低應力（≤00.2）和較低濃度氯化物條件下的設備和部件，尤其耐以孔蝕為起源的應力腐蝕效果顯著，它有較好的強度-韌性綜合性能、冷熱加工工藝性能及焊接性能，適用作結構材料。
022Cr18Ni5Mo3Si2N 雙相不銹鋼簡介。022Cr18Ni5Mo3Si2N（原習慣牌號為00Cr18Ni5Mo3Si2N，3RE60）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T 21832、GB/T 21833等標準中。它屬于Cr18型雙相不銹鋼，該牌號材料包括鋼棒、鋼板、無縫鋼管、焊接鋼管等。該鋼耐應力腐蝕，相當于瑞典的3RE60雙相不銹鋼，對應的歐洲 EN 10216-7和EN 10217-7 標準牌號為X2CrNiMoSi18-5-3?，1.4424°。20世紀60年代初期瑞典開發出3RE60鋼，該鋼由瑞典 Sandvik廠生產，它用于紙漿和造紙工業。20世紀70年代初，中國在3RE60鋼的基礎上加入0.06％～0.10％的氮，調整了焊接熱影響區（HAZ）的鐵素體相與奧氏體相的比例，進一步改進了鋼的耐應力腐蝕破裂（SCC）性能，使00Cr18Ni5Mo3Si2鋼在中國得到了大量的推廣應用。

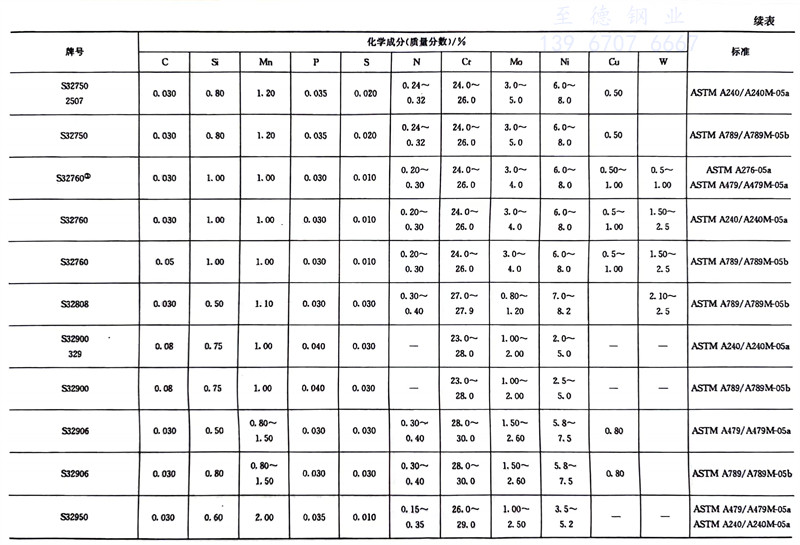

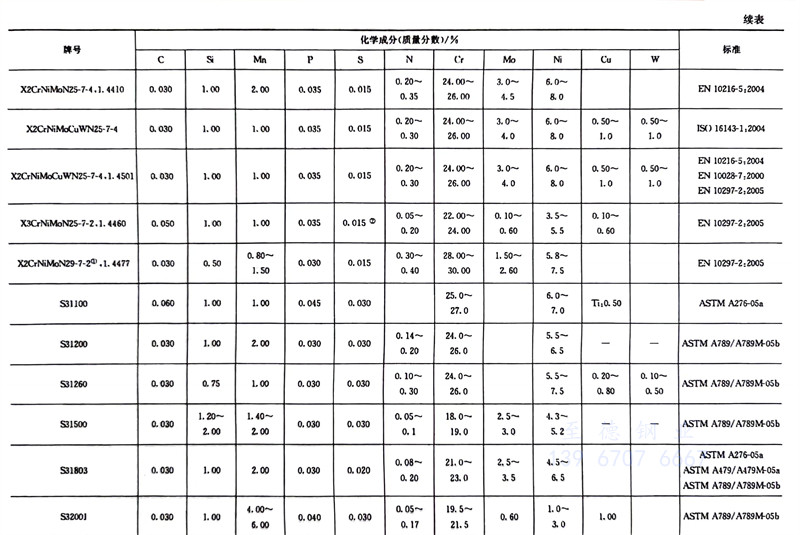

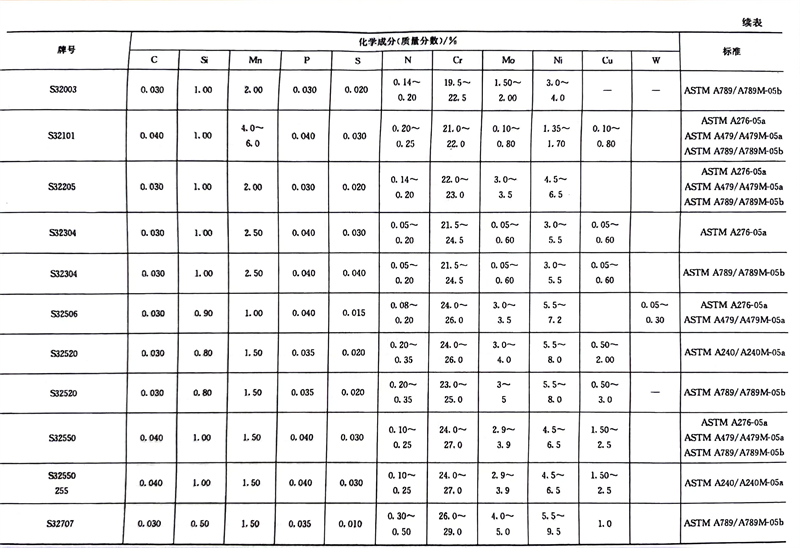

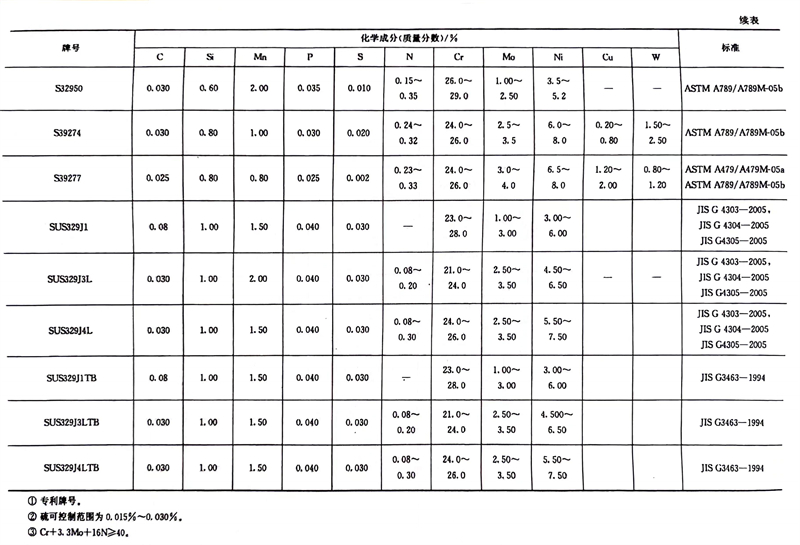

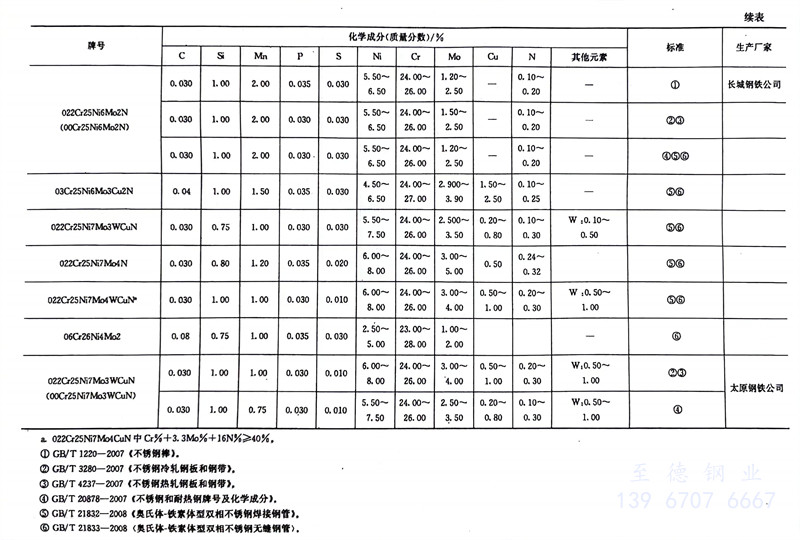

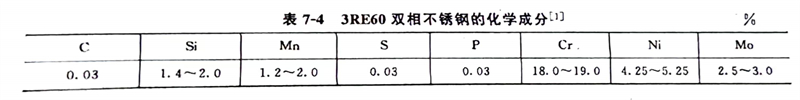

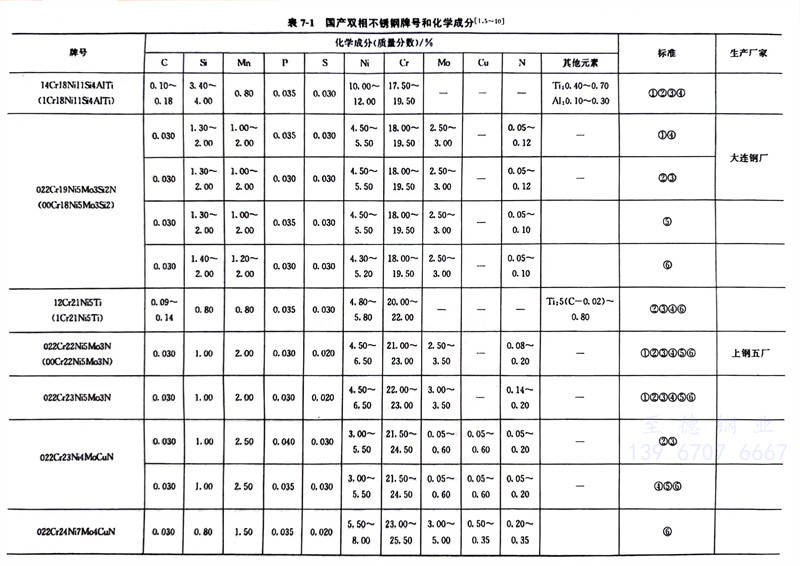

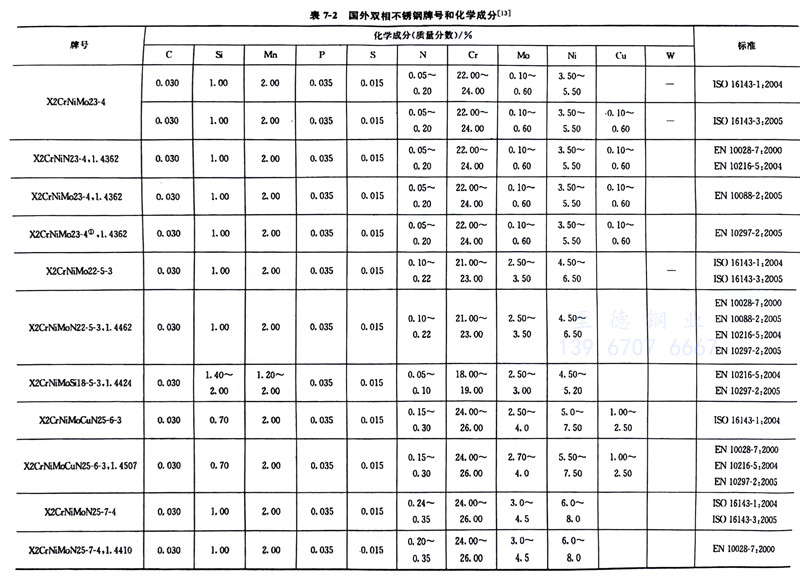

中國Cr18型雙(shuang)(shuang)相(xiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)化(hua)學成分見表7-1，美國、日本(ben)、歐洲(zhou)的(de)Cr18型雙(shuang)(shuang)相(xiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)化(hua)學成分見表7-2，瑞典的(de)3RE60雙(shuang)(shuang)相(xiang)不(bu)(bu)銹(xiu)(xiu)鋼(gang)化(hua)學成分見表7-4。
022Cr19Ni5Mo3Si2N 鋼(gang)(gang)性能(neng)(neng)。022Cr19Ni5Mo3Si2N鋼(gang)(gang)為超低(di)碳雙相(xiang)不(bu)銹(xiu)鋼(gang)(gang)，該鋼(gang)(gang)中碳含(han)量很低(di)，鉻的(de)含(han)量也不(bu)多，形成475℃脆(cui)(cui)性和(he)。相(xiang)脆(cui)(cui)化(hua)(hua)的(de)可能(neng)(neng)性不(bu)大，其雙相(xiang)組織的(de)比(bi)(bi)例相(xiang)對穩(wen)定。如果將(jiang)它長期(qi)加(jia)熱(re)，因鋼(gang)(gang)中含(han)有(you)(you)鉬和(he)硅(gui)合金元素，仍有(you)(you)出現。相(xiang)脆(cui)(cui)化(hua)(hua)和(he)475℃脆(cui)(cui)性的(de)可能(neng)(neng)，可通過(guo)980℃固溶處理恢復到鋼(gang)(gang)原來的(de)相(xiang)比(bi)(bi)例。該鋼(gang)(gang)與(yu)奧氏(shi)體型不(bu)銹(xiu)鋼(gang)(gang)相(xiang)比(bi)(bi)，具有(you)(you)較低(di)的(de)焊(han)接(jie)熱(re)裂紋(wen)傾向(xiang)(xiang)；與(yu)鐵素體型不(bu)銹(xiu)鋼(gang)(gang)相(xiang)比(bi)(bi)，焊(han)后脆(cui)(cui)化(hua)(hua)傾向(xiang)(xiang)較低(di)，具有(you)(you)良(liang)好的(de)焊(han)接(jie)性。但(dan)是，在焊(han)接(jie)熱(re)影響區中會(hui)出現單相(xiang)鐵素體組織，對焊(han)接(jie)接(jie)頭耐應(ying)力腐(fu)蝕、晶間腐(fu)蝕和(he)力學性能(neng)(neng)均有(you)(you)影響。
Cr18型雙(shuang)相(xiang)不(bu)(bu)銹鋼(gang)(gang)用(yong)(yong)(yong)(yong)(yong)途。無論是瑞典的(de)(de)3RE60鋼(gang)(gang)，還是國內(nei)的(de)(de)022Cr19Ni5Mo3Si2N鋼(gang)(gang)都得(de)到了(le)廣(guang)泛的(de)(de)應用(yong)(yong)(yong)(yong)(yong)，主要用(yong)(yong)(yong)(yong)(yong)在(zai)紙漿和造(zao)紙、煉(lian)油(you)、化(hua)(hua)肥、化(hua)(hua)工(gong)和石油(you)化(hua)(hua)工(gong)等工(gong)業領域(yu)，大(da)多數(shu)用(yong)(yong)(yong)(yong)(yong)于制造(zao)熱(re)交(jiao)換(huan)器、冷凝(ning)冷卻(que)器等，許多情(qing)況是代(dai)替(ti)304鋼(gang)(gang)和316鋼(gang)(gang)在(zai)應力腐蝕的(de)(de)環境下使用(yong)(yong)(yong)(yong)(yong)的(de)(de)；也有(you)利用(yong)(yong)(yong)(yong)(yong)雙(shuang)相(xiang)不(bu)(bu)銹鋼(gang)(gang)的(de)(de)高腐蝕疲勞強(qiang)度，如(ru)用(yong)(yong)(yong)(yong)(yong)于制造(zao)紙壓力滾筒機、甲銨(an)(an)泵(beng)泵(beng)體等，也有(you)用(yong)(yong)(yong)(yong)(yong)它與碳鋼(gang)(gang)相(xiang)近的(de)(de)線脹系數(shu)，如(ru)制造(zao)合(he)成甲醇廠(chang)的(de)(de)管式反應器等。022Cr19Ni5Mo3Si2N （00Cr18Ni5Mo3Si2）鋼(gang)(gang)在(zai)甲銨(an)(an)液中也有(you)比316L（尿素(su)級(ji)）鋼(gang)(gang)更好的(de)(de)耐腐蝕疲勞性能(neng)，在(zai)小化(hua)(hua)肥廠(chang)多年(nian)的(de)(de)甲銨(an)(an)泵(beng)泵(beng)體使用(yong)(yong)(yong)(yong)(yong)實踐證明，雙(shuang)相(xiang)不(bu)(bu)銹鋼(gang)(gang)有(you)很好的(de)(de)耐低周腐蝕疲勞性能(neng)，可以(yi)代(dai)替(ti) 06Cr17Ni12Mo2Ti （0Cr18Ni12Mo3Ti）鋼(gang)(gang)使用(yong)(yong)(yong)(yong)(yong)。
