影響埋弧焊接不(bu)銹鋼(gang)管操作因素主要有以下兩點：

一、焊絲傾斜方向的(de)影響

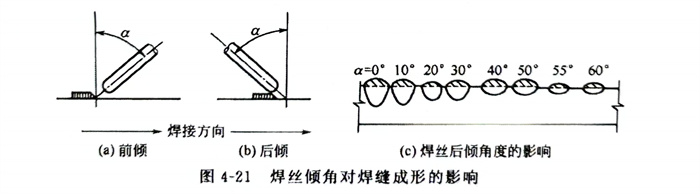

   焊絲傾斜方向分為前傾和后傾兩種，如圖4-21所示。焊絲傾角的大小不同，電弧對熔池的力和熱作用也就不同，從而影響到焊縫成形。當焊絲以一定傾角向后傾時，電弧力對熔池金屬的后緣作用減弱，熔池底部的金屬受熱減少，故熔深變淺，如圖4-21（c）所示。后傾角愈大，熔深愈淺，而熔寬增寬。相反，當焊絲做適當前傾時，可少許增加熔深。焊絲前傾斜通常較少采用，只有在特定情況下使用，如焊接小直徑圓筒形焊件的環焊縫時采用這種方法。

二、焊(han)縫(feng)傾角(jiao)（inclination of weld axis，焊(han)縫(feng)軸(zhou)線(xian)與水平面之間的夾角(jiao)）對焊(han)縫(feng)成形的影響(xiang)

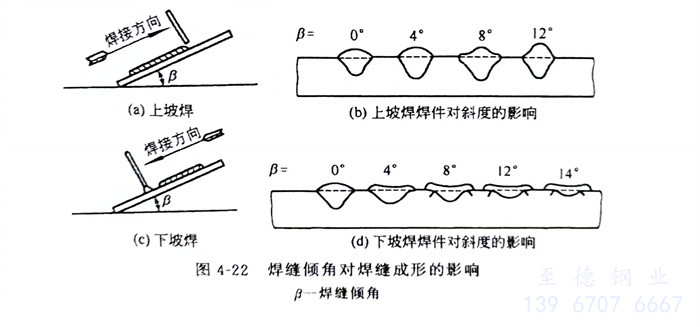

  焊(han)(han)(han)(han)件在傾斜位置(zhi)焊(han)(han)(han)(han)接(jie)(jie)(jie)時(shi)，有上(shang)坡(po)焊(han)(han)(han)(han)和下坡(po)焊(han)(han)(han)(han)之分，如圖(tu)4-22所示。上(shang)坡(po)焊(han)(han)(han)(han)、下坡(po)焊(han)(han)(han)(han)對焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)成形的影響明(ming)顯地(di)不同。上(shang)坡(po)焊(han)(han)(han)(han)時(shi)，焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)余高過(guo)高，兩側易出現咬邊(bian)，焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)表面(mian)成形明(ming)顯惡化，實際工作中應(ying)避免采用(yong)上(shang)坡(po)焊(han)(han)(han)(han)。下坡(po)焊(han)(han)(han)(han)與上(shang)坡(po)焊(han)(han)(han)(han)相反，焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)的熔(rong)深和余高均有所減(jian)小，而焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)寬度(du)略有增加，焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)成形得到改(gai)善(shan)。在焊(han)(han)(han)(han)接(jie)(jie)(jie)圓筒焊(han)(han)(han)(han)件的內、外環焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)時(shi)，一般均采用(yong)下坡(po)焊(han)(han)(han)(han)，以減(jian)少(shao)發生燒穿的現象，并(bing)改(gai)善(shan)焊(han)(han)(han)(han)縫(feng)(feng)(feng)(feng)成形。但焊(han)(han)(han)(han)件下坡(po)焊(han)(han)(han)(han)的角(jiao)度(du)過(guo)大時(shi)，熔(rong)深減(jian)小可(ke)能產生未焊(han)(han)(han)(han)透焊(han)(han)(han)(han)接(jie)(jie)(jie)缺(que)陷。
