108Cr14Mo4V 不銹鋼是一種高碳高鉻馬(ma)氏(shi)體(ti)不銹鋼，經淬火、回火后具有高硬度、高耐磨性和良好的耐蝕性，高溫硬度也較高。該鋼適宜制造在腐蝕環境和強氧化氣氛中工作的軸承、醫用手術刀具和塑料模具等。

一(yi)、化學成(cheng)分

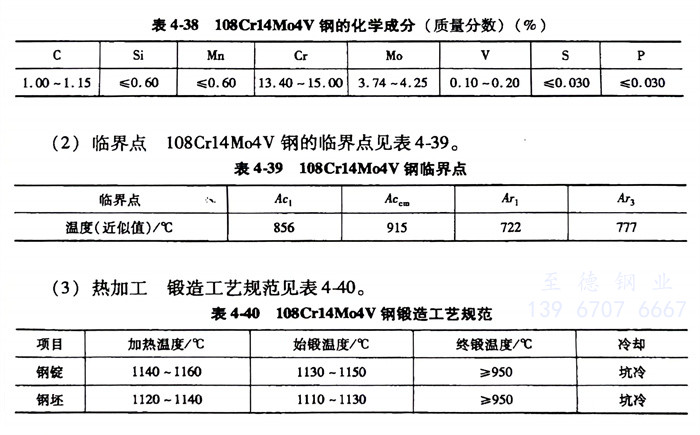

   108Cr14Mo4V 不銹(xiu)鋼的化學成分見表4-38。

二、臨界點

   108Cr14Mo4V 不(bu)銹鋼的臨界點見表4-39。

三、熱(re)加工(gong)

   108Cr14Mo4V 不銹(xiu)鋼鍛造工藝規范見表4-40。

四、預備(bei)熱處理

   退火(huo)：加熱溫度為880～1000℃，保溫4～6h；爐(lu)冷(leng)至600℃保溫2～5h，出(chu)爐(lu)空冷(leng)，硬度為197～241HBW。

五、淬(cui)火及回火

   108Cr14Mo4V 不銹鋼淬火溫度為1100～1120℃，油冷，硬度≥58HRC。回火溫度為500～525℃，保溫2h，回火4次，硬度為61～63HRC。

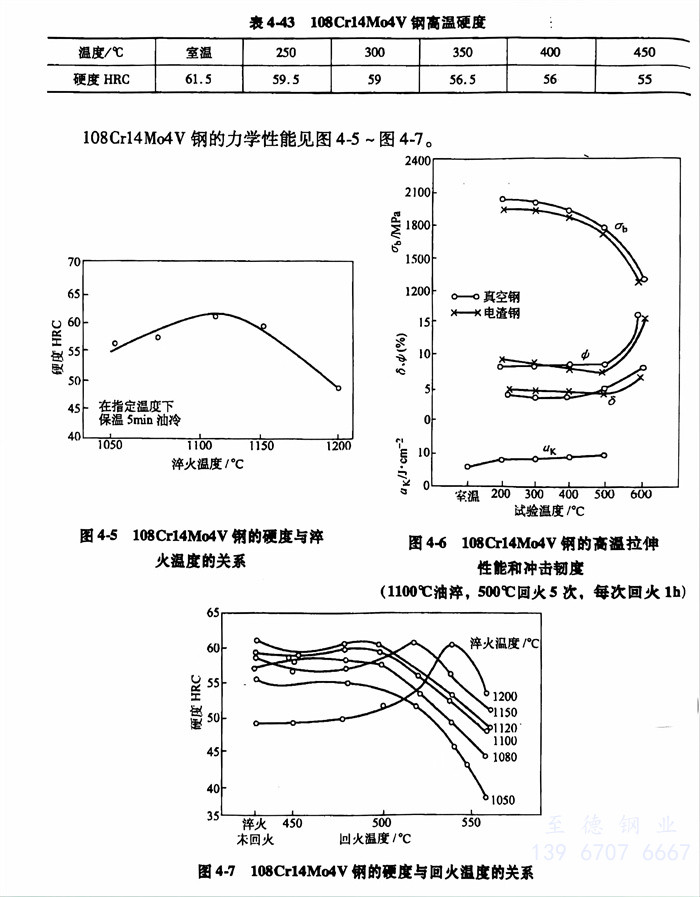

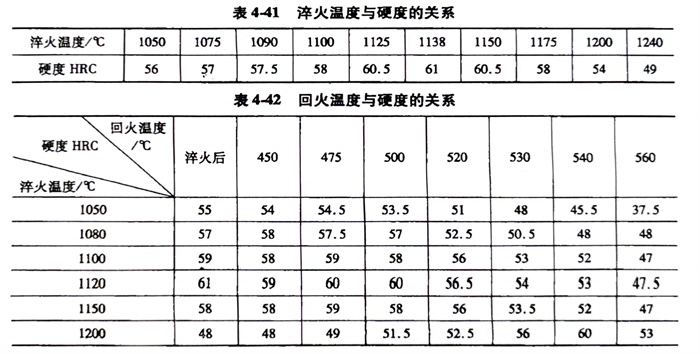

   淬火溫(wen)度(du)、回火溫(wen)度(du)與(yu)硬度(du)的關系分別見表(biao)4-41、表(biao)4-42。108Cr14Mo4V 不銹(xiu)鋼高溫(wen)硬度(du)見表(biao)4-43。
