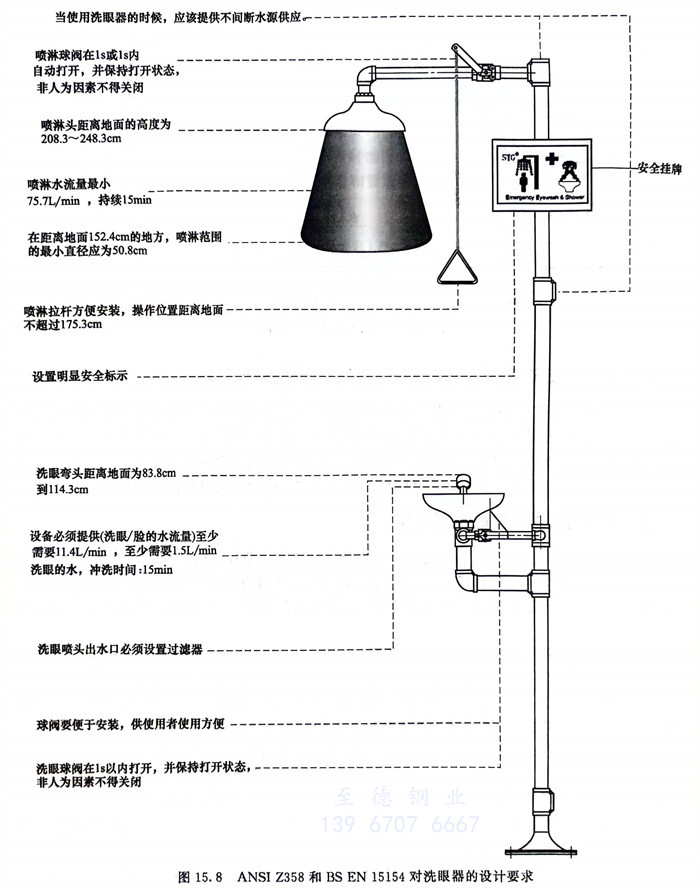

BS EN 15154《應急安全(quan)淋(lin)浴器》與ANSI Z358《安全(quan)淋(lin)浴器》對(dui)洗(xi)(xi)眼(yan)(yan)(yan)器的設計要(yao)(yao)求是(shi)一(yi)致(zhi)的,見圖15.8。洗(xi)(xi)眼(yan)(yan)(yan)器安裝位(wei)置與危險物的距離在10s內,且(qie)在同一(yi)水平面上,途(tu)中(zhong)沒有(you)任何障礙物。洗(xi)(xi)眼(yan)(yan)(yan)器提供的水源溫度:16~38℃。至少每星期激活一(yi)次洗(xi)(xi)眼(yan)(yan)(yan)器,根(gen)據標準每年對(dui)洗(xi)(xi)眼(yan)(yan)(yan)器進行檢查。洗(xi)(xi)眼(yan)(yan)(yan)器在高(gao)處(chu)要(yao)(yao)有(you)明顯(xian)醒目的標志(zhi),附近(jin)要(yao)(yao)有(you)良好的照明條(tiao)件(jian)。





一、洗眼器和淋浴器的布置設計(ji)


  ①. 對(dui)(dui)強毒性物料及具有化學灼(zhuo)傷的(de)腐蝕性介(jie)質危害(hai)的(de)作業環(huan)境區域內,需(xu)要設置洗眼(yan)器(qi)(qi)、淋浴(yu)器(qi)(qi),其服務半徑小于(yu)等于(yu)15m。通常(chang)洗眼(yan)器(qi)(qi)、淋浴(yu)器(qi)(qi)是由制造廠成(cheng)套供貨的(de)。洗眼(yan)器(qi)(qi)應適用(yong)于(yu)只(zhi)對(dui)(dui)臉部(bu)或(huo)眼(yan)睛可(ke)能造成(cheng)傷害(hai)的(de)場所。事故淋浴(yu)器(qi)(qi)應適用(yong)于(yu)只(zhi)對(dui)(dui)身體可(ke)能造成(cheng)傷害(hai)的(de)場所。


  ②. 洗眼(yan)器(qi)、淋浴器(qi)應(ying)布置在(zai)(zai)地(di)面上或塔(ta)、泵附近(jin),不應(ying)影響(xiang)正常(chang)通(tong)行、操(cao)作和維修(xiu)。例如洗眼(yan)器(qi)、淋浴器(qi)布置在(zai)(zai)管廊的柱子旁,應(ying)在(zai)(zai)軟管站布置圖上表示位號及定位尺寸(cun)。


  ③. 噴淋洗眼(yan)設施頂部應設置緊(jin)急救護標志牌,其內容應包(bao)括但不限(xian)于:用(yong)文字表(biao)明該設備的(de)(de)功能和作用(yong);用(yong)圖形(xing)、圖示表(biao)明文字描述的(de)(de)功能。


  ④. 噴淋洗眼(yan)設施頂部(bu)或附近應設置(zhi)(zhi)聲光報警裝置(zhi)(zhi),且信號宜送至控制室。


  ⑤. 噴(pen)淋(lin)(lin)洗眼設施安裝(zhuang)高(gao)度(du)應符合下列要求(qiu):洗眼器噴(pen)頭距地(di)面(mian)高(gao)度(du)宜(yi)為(wei)0.84~1.14m;噴(pen)淋(lin)(lin)器淋(lin)(lin)浴噴(pen)頭距地(di)面(mian)高(gao)度(du)宜(yi)為(wei)2.08~2.44m,拉手距地(di)面(mian)高(gao)度(du)不大于(yu)1.75m。


  ⑥. 安裝基(ji)礎(chu)應符合下列要求:當(dang)設(she)備(bei)設(she)置(zhi)(zhi)在(zai)地面時,采(cai)用混(hun)凝土基(ji)礎(chu);當(dang)設(she)備(bei)設(she)置(zhi)(zhi)在(zai)框架的鋼平臺(tai)上(shang)時,采(cai)用焊接固(gu)定。


  ⑦. 采用(yong)生(sheng)活(huo)用(yong)水(shui),連續供(gong)水(shui)時間不(bu)應(ying)少于20min。在我國,水(shui)質(zhi)應(ying)符合GB 5749的要求。當設(she)備(bei)設(she)置在框架的鋼(gang)平(ping)臺(tai)上時,宜(yi)設(she)有接水(shui)盤(pan)。



二、洗眼器和淋(lin)浴器管道的配管設計(ji)


  ①. 洗眼器、淋浴器接入(ru)的生活飲(yin)用(yong)水(shui),通(tong)常來自地(di)下。如果來自管廊,應從(cong)總管頂部引出。


  ②. 在寒冷(leng)的(de)地方或季節,接(jie)入洗(xi)眼器、淋浴器的(de)生活飲(yin)用水管線(xian)必須(xu)采取防凍措施。常用方式如(ru)下。


   a. 切斷閥設在地下冰凍(dong)線以下,閥后管線加排(pai)放孔及沙坑以排(pai)凈管內存水。


   b. 洗眼淋浴(yu)器及管道系(xi)統采用電(dian)伴(ban)熱。


   c. 選購(gou)帶(dai)電伴熱的洗眼淋(lin)浴(yu)器。


   d. 洗眼器(qi)、淋浴器(qi)經常被組(zu)合成一(yi)體,以便減(jian)少(shao)費用和節省(sheng)占(zhan)地空間(jian)。


 ③. 供水管道應設置過濾器,防止水中攜(xie)帶(dai)固體顆粒進(jin)入眼睛。

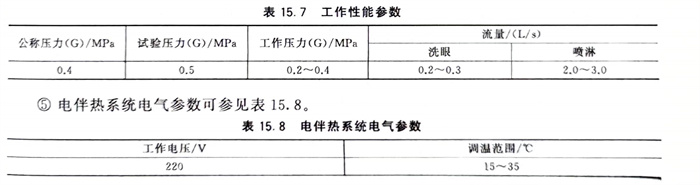

 ④. 工藝主要工作性能(neng)參數,可參考(kao)表15.7。


表 7.jpg


 工程(cheng)應用:某裝置洗眼器的(de)配管設計(ji)及軸(zhou)測詳圖(tu)

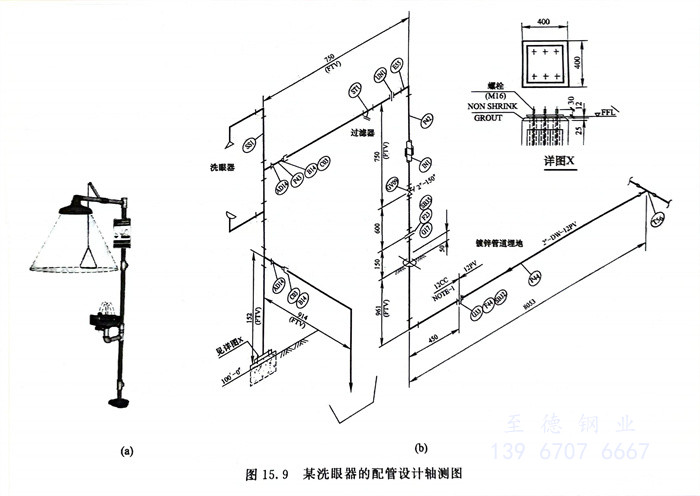

   圖15.9是(shi)(shi)筆(bi)者負責設計(ji)的某(mou)裝置洗眼(yan)器的配管設計(ji)及軸測詳圖。由(you)于(yu)是(shi)(shi)改(gai)造(zao)項目,僅有120個管線號,沒有使用3D軟(ruan)件,軸測圖都是(shi)(shi)用CAD設計(ji)的。


  洗眼器(qi)、淋(lin)浴(yu)器(qi)是由制(zhi)造廠成套供貨(huo),連接(jie)的(de)管(guan)道需(xu)要做詳細的(de)配管(guan)設計并統計材(cai)料。
