022Cr25Ni6Mo2N（原習慣牌號為00Cr25Ni6Mo2N）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T21832、GB/T 21833等標準中。該牌號材料為尿素用鋼，包括鋼板、焊接鋼管、無縫鋼管等。化學成分見表7-1。該材料與國外接近的雙(shuang)相不銹鋼有日本的SUS329J1 不銹鋼（日本在1972年將SUS329J1納入JIS標準），日本金屬NTKR-4  不銹鋼，英國的Zeron25不銹鋼（鑄），美國的7-MoPLVS 不銹鋼，美國ASTM A789M、ASTM A790標準中牌號為S31200 不銹鋼。

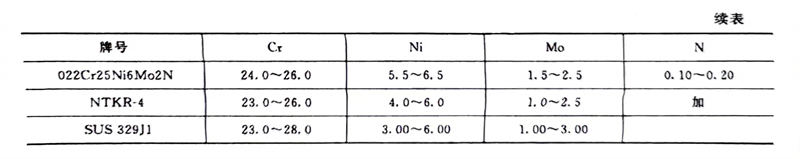

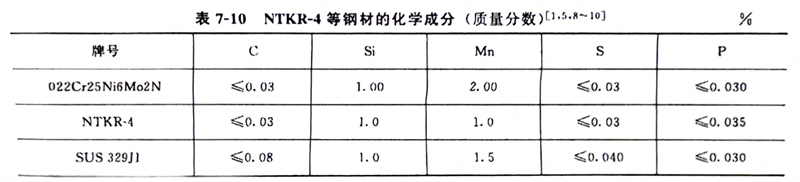

   022Cr26Ni5Mo2N、SUS 329J1 雙(shuang)相不銹鋼(gang)(gang)的(de)耐腐蝕(shi)疲勞性能遠比316L（尿素級）鋼(gang)(gang)好(hao)，這對(dui)在低(di)應(ying)力(li)、低(di)頻率交(jiao)變載荷條(tiao)件下工作的(de)尿素甲(jia)銨泵(beng)泵(beng)體選材(cai)有重要的(de)參(can)考價值(zhi)。為了便(bian)于比對(dui)，將中(zhong)(zhong)國的(de)022Cr26Ni6Mo2N，日本的(de)SUS 329J1、NTKR-4等雙(shuang)相不銹鋼(gang)(gang)化學(xue)成分(fen)，列入表(biao)7-10中(zhong)(zhong)。

   022Cr25Ni5Mo2N鋼(gang)(gang)中(zhong)wMo為1％～3％，可提高雙相不銹鋼(gang)(gang)耐點腐(fu)(fu)蝕和縫(feng)隙腐(fu)(fu)蝕的(de)(de)能(neng)力，但是鉬的(de)(de)加入會使這類鋼(gang)(gang)具有(you)明(ming)顯的(de)(de)475℃脆性(xing)，也有(you)。相形成的(de)(de)傾向。固(gu)溶溫度低(di)于1000℃時，有(you)可能(neng)出現。相脆化，將(jiang)降低(di)其沖擊韌(ren)性(xing)。

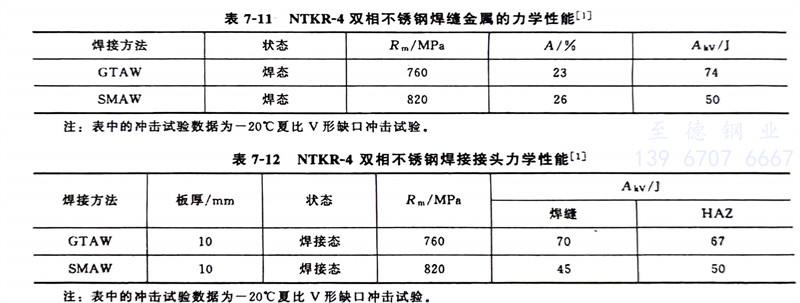

   NTKR-4等雙相不銹鋼焊縫金(jin)屬和焊接接頭力學(xue)性能分別見表(biao)7-11和表(biao)7-12。
