①. 鋼制對焊無縫管件和鋼板制對焊管件彎(wan)頭、三通、異徑(jing)管、管帽等管件的材質、壓力等級或管子表號（壁厚）應與所連接的管子一致或相當。

   ②. 彎頭(tou)(tou)(tou)宜選用長(chang)半(ban)徑(jing)彎頭(tou)(tou)(tou)，當(dang)采用短半(ban)徑(jing)彎頭(tou)(tou)(tou)時，其最高工作壓力不宜超過同規格長(chang)半(ban)徑(jing)彎頭(tou)(tou)(tou)允許最高工作壓力的0.8倍(bei)。

   ③. 斜(xie)接彎(wan)頭(tou)(tou)的(de)曲率半徑，不宜小于其公稱直徑的(de)1.5倍(bei)，斜(xie)接角度大于45°的(de)斜(xie)接彎(wan)頭(tou)(tou)，不宜用于極度和高度危害可燃介質管道，或(huo)可能承受由于機械(xie)振(zhen)動、壓力脈動及溫度變化(hua)產(chan)生(sheng)交變載(zai)荷的(de)部位。

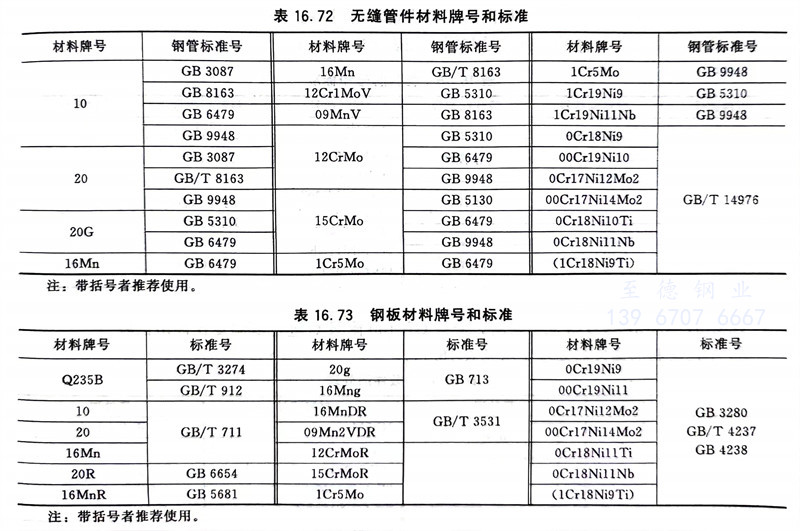

   ④. 無縫管(guan)件材料牌(pai)號(hao)和標準(zhun)(zhun)號(hao)如表16.72所示；制造(zao)管(guan)帽的鋼(gang)板材料牌(pai)號(hao)、標準(zhun)(zhun)和規定的鋼(gang)板制對管(guan)件材料牌(pai)號(hao)、標準(zhun)(zhun)如表16.73所示。

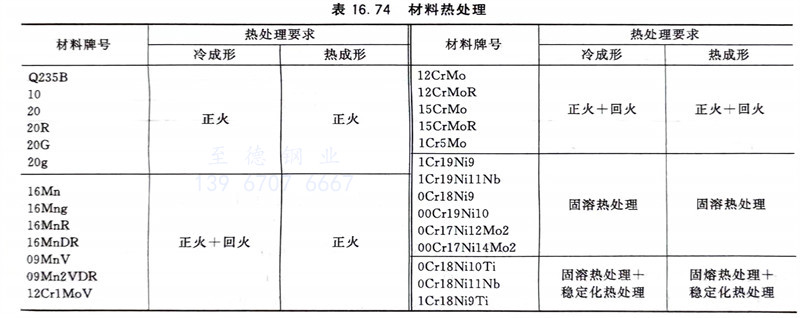

 ⑤. 管件(jian)的(de)熱(re)處(chu)理。采(cai)用(yong)冷加(jia)工成(cheng)(cheng)(cheng)形(xing)(xing)的(de)管件(jian)，成(cheng)(cheng)(cheng)形(xing)(xing)后必須進(jin)(jin)行(xing)(xing)(xing)消除應(ying)(ying)力熱(re)處(chu)理；采(cai)用(yong)熱(re)加(jia)工成(cheng)(cheng)(cheng)形(xing)(xing)的(de)管件(jian)，對鉻鉬鋼(gang)(gang)和不(bu)(bu)銹鋼(gang)(gang)材(cai)料，必須進(jin)(jin)行(xing)(xing)(xing)熱(re)處(chu)理；對碳素鋼(gang)(gang)材(cai)料，其最終成(cheng)(cheng)(cheng)形(xing)(xing)溫度低(di)于750℃時，也應(ying)(ying)進(jin)(jin)行(xing)(xing)(xing)熱(re)處(chu)理。材(cai)料的(de)熱(re)處(chu)理要求如表16.74所示。奧氏(shi)體不(bu)(bu)銹鋼(gang)(gang)管件(jian)熱(re)處(chu)理后應(ying)(ying)進(jin)(jin)行(xing)(xing)(xing)酸洗鈍化處(chu)理。

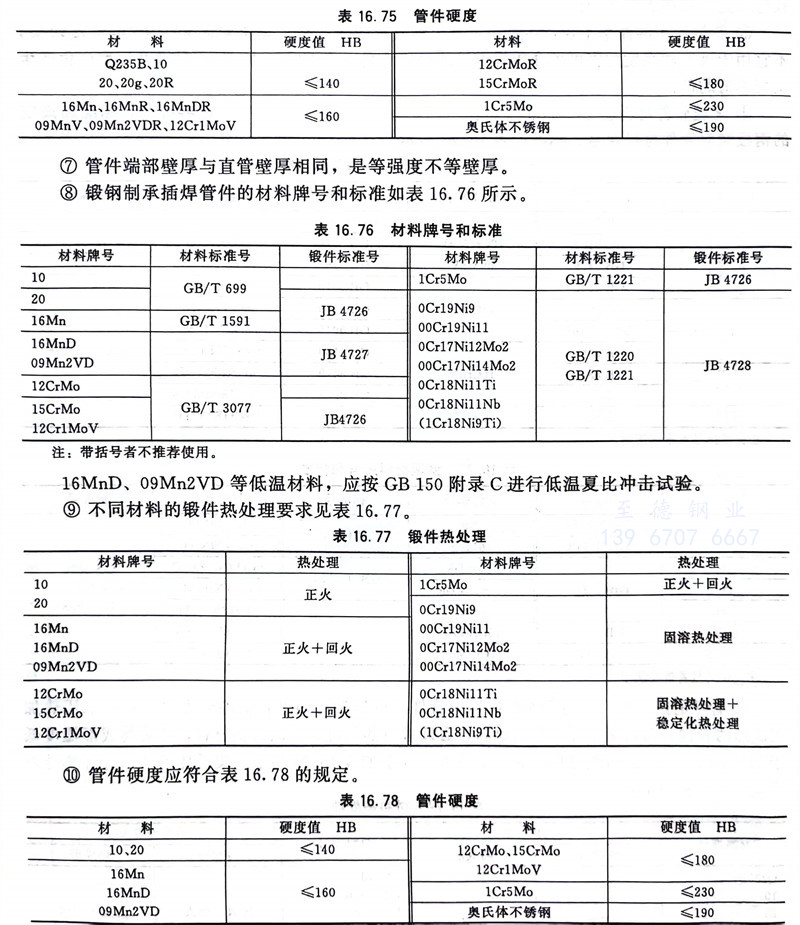

 ⑥. 管件的(de)硬度(du)應(ying)符合表16.75的(de)要求。

 ⑦. 管件(jian)端部壁(bi)(bi)厚(hou)與(yu)直管壁(bi)(bi)厚(hou)相(xiang)同，是等(deng)強度不等(deng)壁(bi)(bi)厚(hou)。

 ⑧. 鍛鋼制承(cheng)插焊管(guan)件的材料(liao)牌號(hao)和標準如表16.76所示。注(zhu)：帶括號者不推薦使用。16MnD、09Mn2VD等(deng)低溫材料(liao)，應按GB150附(fu)錄C進行低溫夏比沖擊試驗。

 ⑨. 不同材料的(de)鍛件熱(re)處理(li)要(yao)求見表16.77。

 ⑩. 管件硬度(du)應符合表(biao)16.78的規(gui)定。
