15Cr12WMoV（1Cr12WMoV）不銹鋼是含鉻、鉬、鎢、釩的馬氏體不銹(xiu)耐熱(re)鋼，具有較高的熱強性，良好的減振性及組織穩定性，并具有較高的持久強度和持久塑性，工藝性能良好。用于制造透平機葉片、緊固件、轉子及輪盤和580℃以下汽輪機葉片、燃汽輪機葉片等。

一、化(hua)學成分

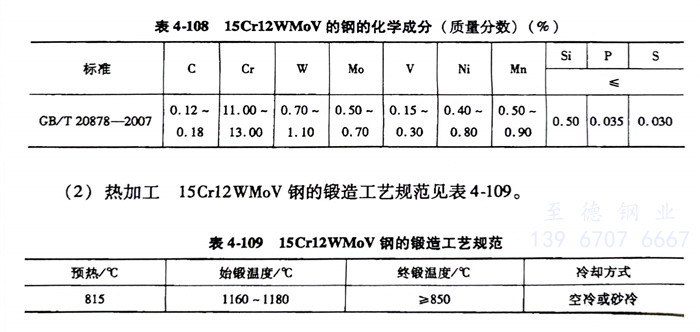

   15Cr12WMoV（1Cr12WMoV）不銹鋼的化(hua)學成分見表4-108。

二、熱加工

   15Cr12WMoV（1Cr12WMoV）不銹鋼(gang)的鍛造(zao)工藝規范見(jian)表4-109。

三(san)、預備熱(re)處(chu)理

  預備熱處理的過程如下：

    1. 軟(ruan)化退火：750～800℃，緩冷。

    2. 完全退火：850～900℃，緩冷(leng)。

四、淬火及(ji)回火

   淬火(huo)溫度(du)為1000～1050℃，油冷(leng)；回火(huo)溫度(du)為680～700℃，空冷(leng)或油冷(leng)。

五(wu)、力學性能(neng)

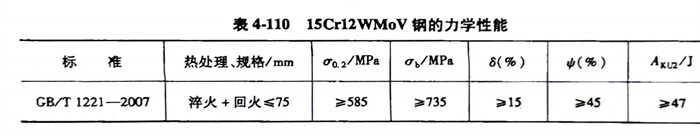

   15Cr12WMoV（1Cr12WMoV）不銹鋼的力學(xue)性能(neng)見表4-110。
