珠光體(ti)鋼(gang)(gang)(gang)與鐵素(su)體(ti)鋼(gang)(gang)(gang)進(jin)行異種(zhong)鋼(gang)(gang)(gang)焊(han)(han)接(jie)(jie)(jie)(jie)時(shi),通常即可(ke)(ke)選(xuan)用(yong)珠光體(ti)鋼(gang)(gang)(gang)焊(han)(han)接(jie)(jie)(jie)(jie)材(cai)料(liao)(liao),又可(ke)(ke)能選(xuan)用(yong)鐵素(su)體(ti)焊(han)(han)接(jie)(jie)(jie)(jie)材(cai)料(liao)(liao)。當珠光體(ti)鋼(gang)(gang)(gang)與Cr12%型鋼(gang)(gang)(gang)焊(han)(han)接(jie)(jie)(jie)(jie)時(shi),如果采(cai)用(yong)珠光體(ti)鋼(gang)(gang)(gang)焊(han)(han)接(jie)(jie)(jie)(jie)材(cai)料(liao)(liao)就容易在熱影響區產(chan)生裂紋,而采(cai)用(yong)鐵素(su)體(ti)焊(han)(han)接(jie)(jie)(jie)(jie)材(cai)料(liao)(liao)就能基本(ben)上防止這類裂紋的產(chan)生。由(you)于電弧的強烈攪拌作用(yong),這種(zhong)焊(han)(han)接(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)頭(tou)的過渡層(ceng)在焊(han)(han)后(hou)冷卻過程中(zhong)可(ke)(ke)能產(chan)生淬硬馬氏體(ti)組織,所以這類異種(zhong)鋼(gang)(gang)(gang)焊(han)(han)接(jie)(jie)(jie)(jie)時(shi),不(bu)(bu)僅需要預(yu)熱,而且需要焊(han)(han)后(hou)緩冷或(huo)及時(shi)回(hui)火處理。當不(bu)(bu)能進(jin)行預(yu)熱或(huo)回(hui)火處理時(shi),也可(ke)(ke)選(xuan)用(yong)奧氏體(ti)不(bu)(bu)銹鋼(gang)(gang)(gang)焊(han)(han)接(jie)(jie)(jie)(jie)材(cai)料(liao)(liao)。珠光體(ti)鋼(gang)(gang)(gang)與馬氏體(ti)、鐵素(su)體(ti)鋼(gang)(gang)(gang)焊(han)(han)接(jie)(jie)(jie)(jie)時(shi)的焊(han)(han)接(jie)(jie)(jie)(jie)材(cai)料(liao)(liao)及預(yu)熱、回(hui)火溫度(du)見表3-30。

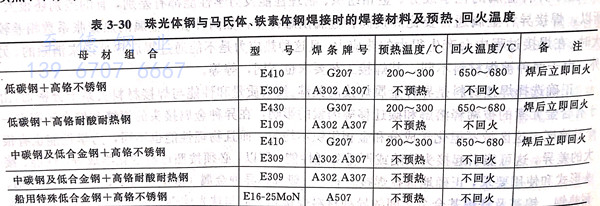

表 30.jpg

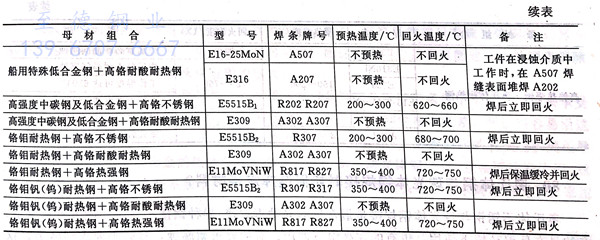

表 30.1.jpg
