一、鋼制管(guan)法蘭（GB/T 9124-2010）

  1. 對焊連接端的(de)型式及尺寸

   a. 用PN標(biao)記的法(fa)蘭對焊(han)連(lian)接端的型式及尺(chi)寸

    包括用PN標記的香蕉視頻app連接:對焊法蘭（WN)及A型對焊環板式香蕉視頻app連接:松套法蘭（LPC)的對焊連接端兩種。

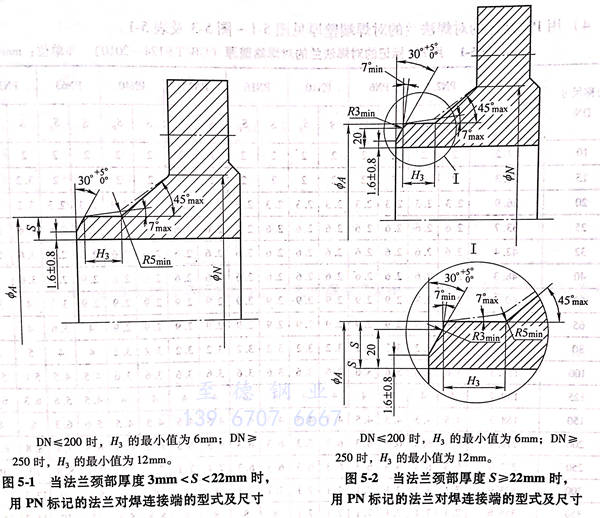

     ①. 當法蘭頸部厚度3mm<S<22mm時，用PN標記的法蘭對焊連接端的型式與尺寸見圖5-1。

     ②. 當法蘭頸部厚度S≥22mm時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-2所示。

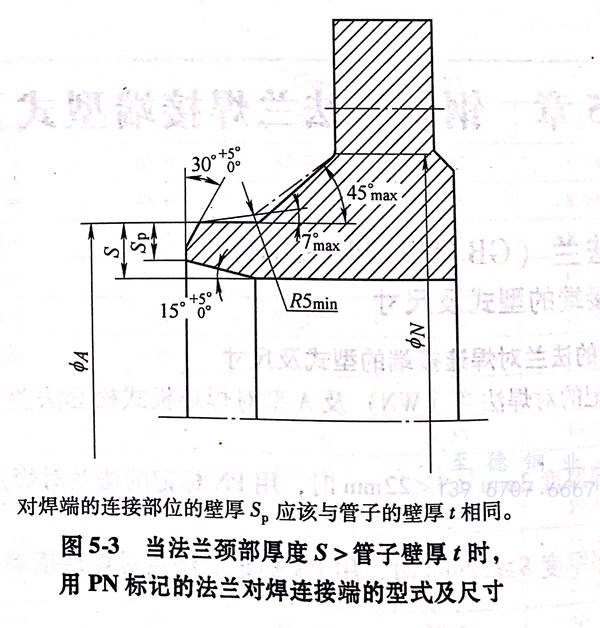

     ③. 當法蘭頸部厚度S＞管子壁厚 t 時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-3所示。

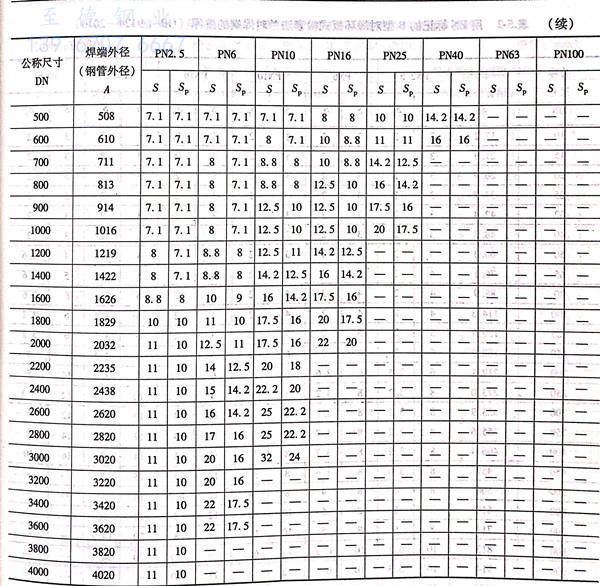

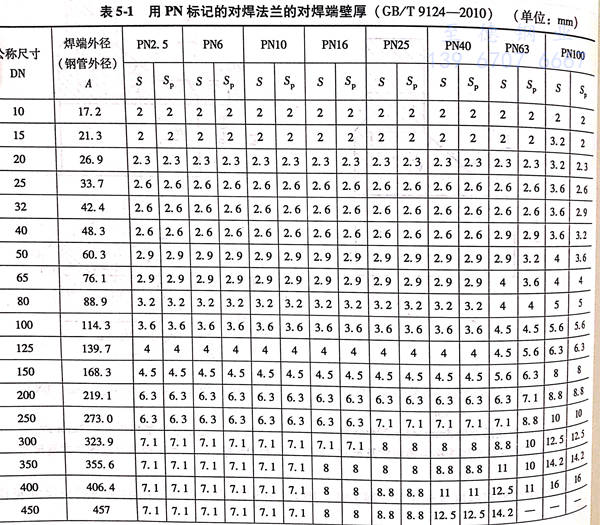

     ④. 用 PN 標記的對焊法蘭的對焊端壁厚見圖 5-1~圖 5-3 及表 5-1 。

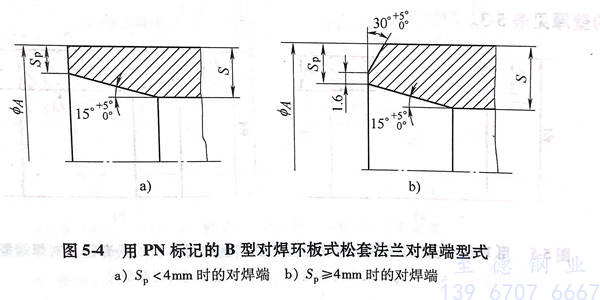

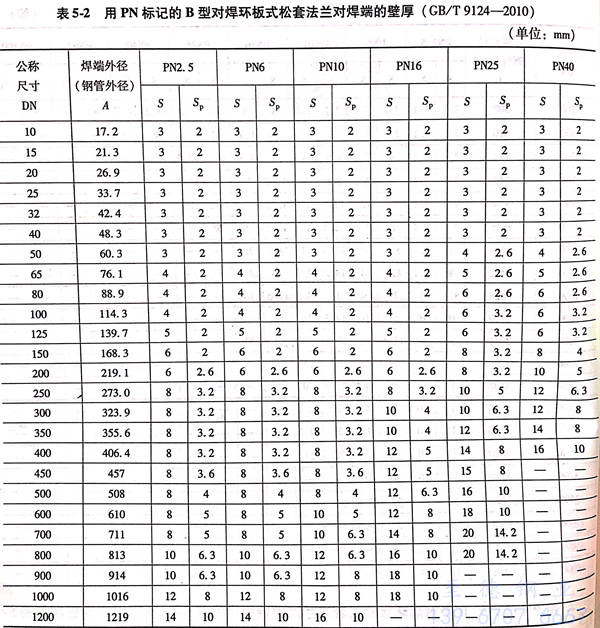

  b. 用(yong) PN 標記的 B型對焊環板式松套法蘭對焊端(duan)(duan)型式見圖(tu)5-4 ，其對焊端(duan)(duan)的壁厚見表(biao) 5-2 。

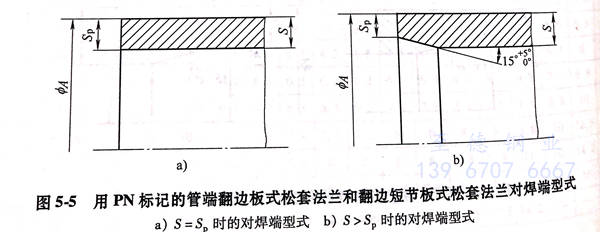

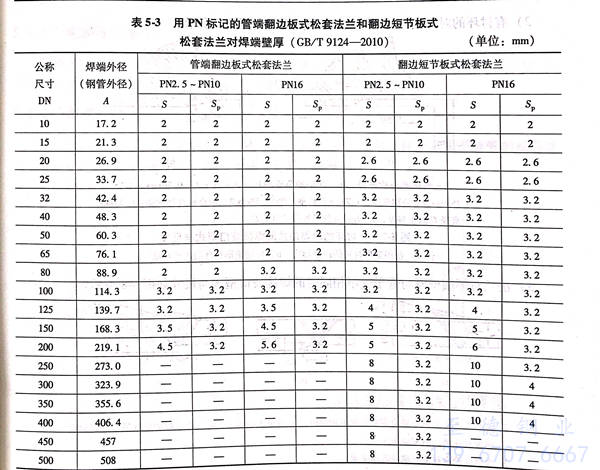

  c.  用(yong) PN 標記(ji)的(de)管端(duan)翻邊(bian)(bian)板式松(song)套法(fa)蘭(lan)(lan) 和 翻邊(bian)(bian)短節板式松(song)套法(fa)蘭(lan)(lan)對焊(han)端(duan)型式見圖 5-5，對焊(han)端(duan)的(de)壁厚見表 5-3 。

  d. 用(yong)Class 標(biao)記的法蘭對焊連接端(duan)型式與尺寸(cun)

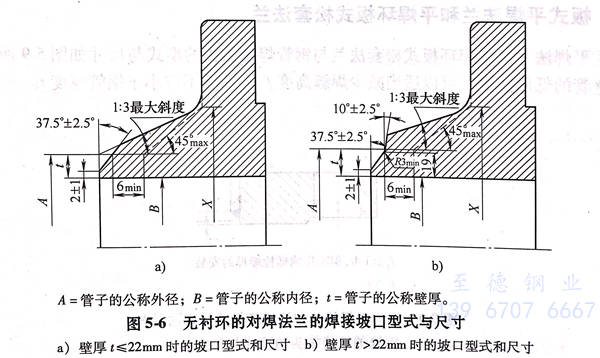

    ①. 無襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-6 所示。

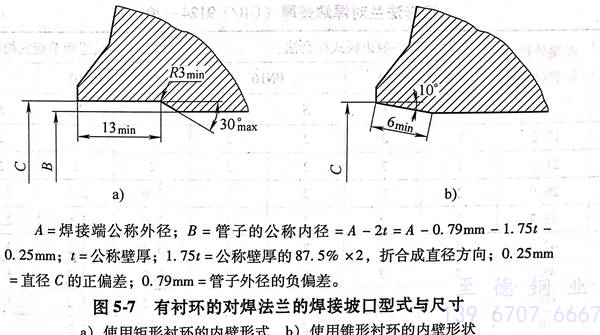

    ②. 有襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-7 所示。

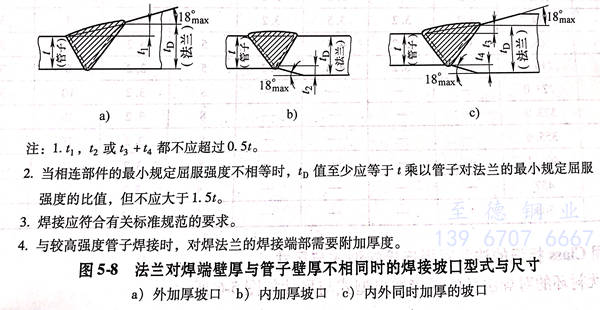

    ③. 法蘭對焊端壁厚與管子壁不相同時的焊接坡口型式與尺寸如圖 5-8 所示。

  2. 板(ban)式(shi)平焊法蘭和(he)平焊環板(ban)式(shi)松套(tao)法蘭

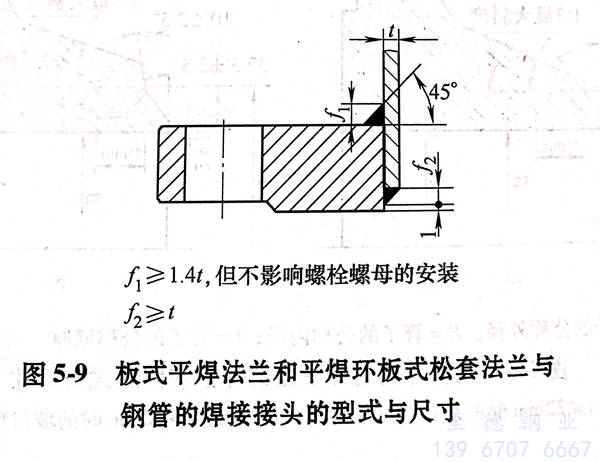

  板式平焊法蘭和平焊環板式松套法蘭與鋼管焊接接頭的型式與尺寸如圖5-9所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

 3. 帶頸(jing)平(ping)焊(han)法(fa)蘭(lan)

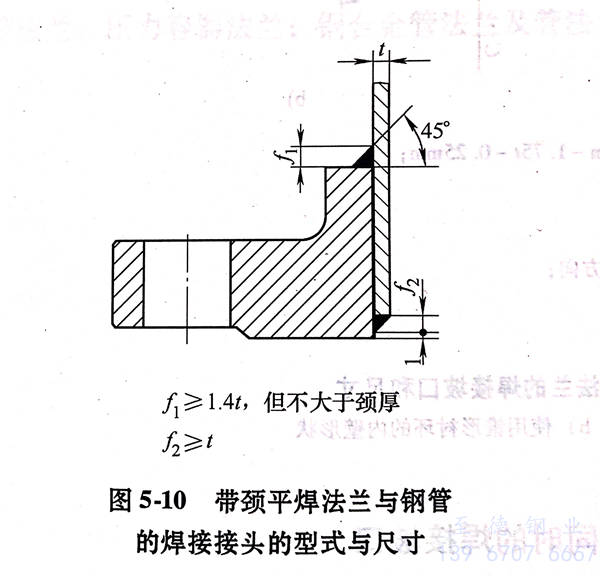

 帶頸香蕉視頻app連接:平焊法蘭與香蕉視頻app連接:不銹鋼管的焊接接頭的型式與尺寸見圖5-10,對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

  4. 承插焊(han)法蘭

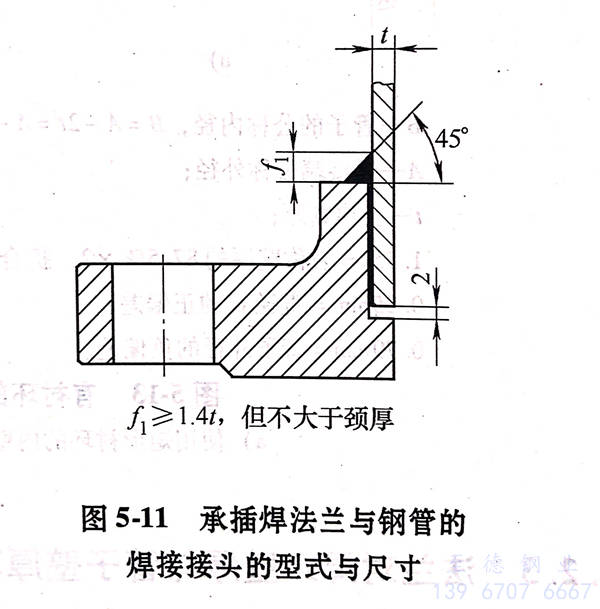

 承插焊法蘭與鋼管的焊接接頭的型式與尺寸如圖5-11所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

二、大(da)直(zhi)徑鋼制管(guan)法(fa)蘭（GB/T 13402-2010）

 1. 無襯(chen)環的對焊法蘭的焊接坡口

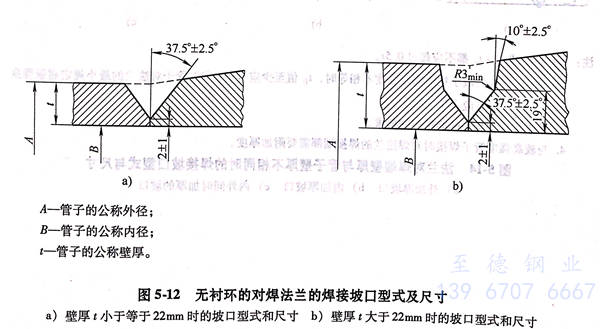

   無襯環的對焊(han)(han)法(fa)蘭的焊(han)(han)接(jie)坡口型式與尺(chi)寸(cun)如圖(tu) 5-12 所示。

 2. 有(you)襯(chen)環的(de)對焊法蘭的(de)焊接坡口

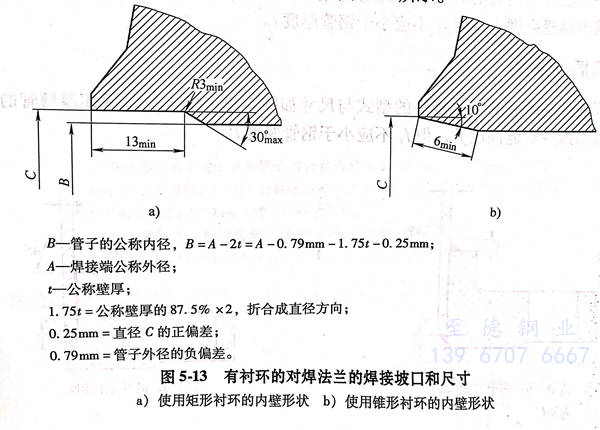

   有襯環的對(dui)焊法蘭的焊接坡(po)口型式與尺寸如圖 5-13 所(suo)示。

 3.  法蘭對焊端壁厚與管(guan)子壁厚不(bu)相同時(shi)的焊接坡(po)口(kou)

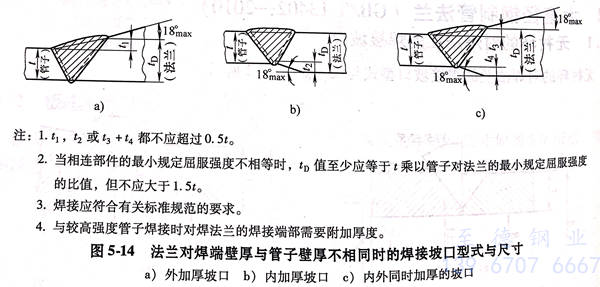

  法蘭對焊端壁厚(hou)與(yu)管(guan)子壁厚(hou)不相同時(shi)的焊接坡口型式與(yu)尺寸如圖 5-14所示。
