1. 卷(juan)邊圈(quan)制作方(fang)法

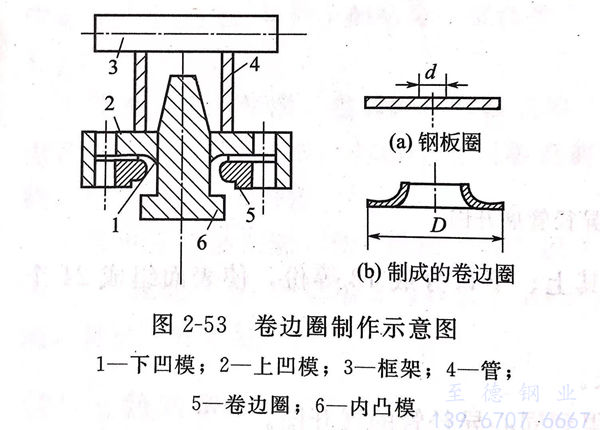

  如圖2-53所示，將鋼板(ban)圈(quan)(quan)置于(yu)上下凹模之間，內(nei)凸模在(zai)外力(li)的作(zuo)(zuo)用下將鋼板(ban)圈(quan)(quan)壓成(cheng)卷(juan)(juan)邊圈(quan)(quan)。施力(li)的機具可(ke)(ke)采(cai)用液(ye)壓千(qian)(qian)斤(jin)頂(ding)。當(dang)鋼板(ban)厚(hou)為(wei)3mm時(shi)(shi)(shi)（材質為(wei)1Cr18Ni9Ti),100kN(10t)的液(ye)壓千(qian)(qian)斤(jin)頂(ding)可(ke)(ke)制作(zuo)(zuo)公(gong)稱(cheng)尺寸DN25mm的卷(juan)(juan)邊圈(quan)(quan)；當(dang)板(ban)厚(hou)3.5mm時(shi)(shi)(shi)，500kN(50t)液(ye)壓千(qian)(qian)斤(jin)頂(ding)可(ke)(ke)制作(zuo)(zuo)公(gong)稱(cheng)尺寸DN50mm的卷(juan)(juan)邊圈(quan)(quan)；當(dang)板(ban)厚(hou)4mm時(shi)(shi)(shi)，1000kN（100t)液(ye)壓千(qian)(qian)斤(jin)頂(ding)可(ke)(ke)制作(zuo)(zuo)公(gong)稱(cheng)尺寸DN80mm的卷(juan)(juan)邊圈(quan)(quan)。

圖 53.jpg


在加工鋼板圈時，應使其內徑與管子外徑的比為（1:2.1)~(1:2.2)。



 2. 卷邊短管的(de)制(zhi)作(zuo)



圖 54.jpg

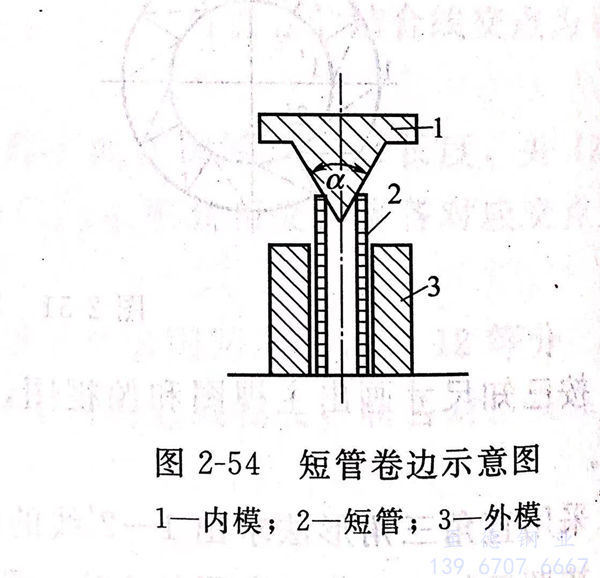

  短管(guan)(guan)卷邊(bian)可采用(yong)電動卷邊(bian)機，其制作方法如(ru)圖2-54所示。內模的(de)角度a有45°、90°、125°、180°四種。在(zai)管(guan)(guan)子上卷邊(bian)時(shi)(shi)，內模（中碳鋼制成）更換4次，沖壓即成。短管(guan)(guan)卷邊(bian)比鋼圈卷邊(bian)麻(ma)煩些，但安裝方便。卷邊(bian)圈與(yu)管(guan)(guan)道焊(han)接時(shi)(shi)，常因焊(han)縫高(gao)度較(jiao)大，焊(han)后(hou)要(yao)進行加工，否則會造成卷邊(bian)圈與(yu)鋼法蘭接觸(chu)不緊密的(de)缺(que)陷。
