不銹鋼(gang)管螺(luo)紋連(lian)(lian)(lian)接(jie)又稱(cheng)絲扣連(lian)(lian)(lian)接(jie),是(shi)通過內(nei)、外管(guan)(guan)螺(luo)紋的旋合將管(guan)(guan)道連(lian)(lian)(lian)接(jie)成(cheng)一個整(zheng)體(ti),對口螺(luo)紋連(lian)(lian)(lian)接(jie)時,一般(ban)是(shi)在(zai)其他管(guan)(guan)子端(duan)部(bu)加工外螺(luo)紋,擰上帶內(nei)螺(luo)紋的管(guan)(guan)子配件,然后與其他管(guan)(guan)段連(lian)(lian)(lian)接(jie),構成(cheng)管(guan)(guan)路系統。
一、螺紋連(lian)接的適用范圍
管道螺紋連接主要用于以下幾種情況(kuang):
①. 鍍鋅焊接鋼管的連接。
②. 設計(ji)文件或(huo)施(shi)工驗收規范允許的(de)非鍍鋅焊接鋼(gang)管(guan)的(de)連(lian)接,如給排水、采暖(nuan)、燃氣、 壓縮空氣支管(guan)等(deng)。
③. 管道(dao)與螺紋閥件、儀表附件以及(ji)帶管螺汝的(de)(de)機械管口的(de)(de)連接。
二、管螺紋的類型

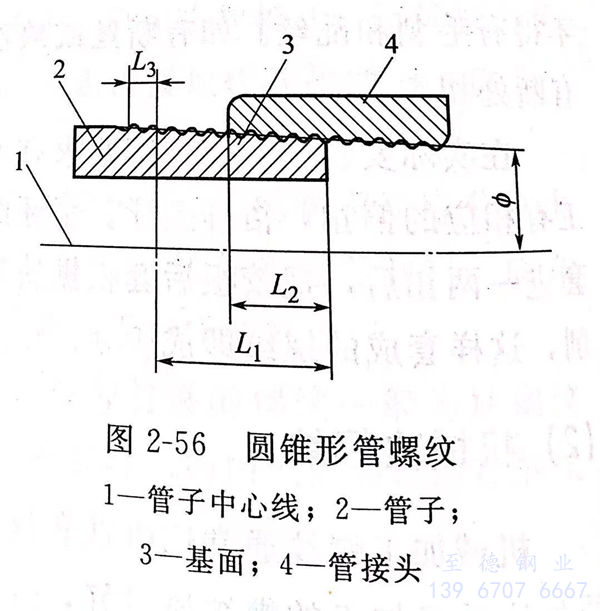

焊(han)接鋼(gang)管采用(yong)(yong)螺(luo)紋(wen)連接時(shi),使(shi)用(yong)(yong)的是牙型(xing)角為55° 的英制管螺(luo)紋(wen)。管螺(luo)紋(wen)有圓錐形和圓柱形兩種。圓錐形管螺(luo)紋(wen)如圖(tu) 2-56 所示(shi)。
圖中,L1為螺(luo)(luo)紋的(de)工作長(chang)度(du),L2為管(guan)端(duan)到基(ji)面的(de)長(chang)度(du),L3為螺(luo)(luo)紋尾長(chang)度(du)。基(ji)面是一個(ge)指(zhi)定的(de)截(jie)面,在該截(jie)面中,圓錐形管(guan)螺(luo)(luo)紋的(de)直(zhi)徑(jing)(外(wai)徑(jing)、中徑(jing)、內徑(jing))與同規格(ge)圓柱形管(guan)螺(luo)(luo)紋的(de)直(zhi)徑(jing)相等(deng)。

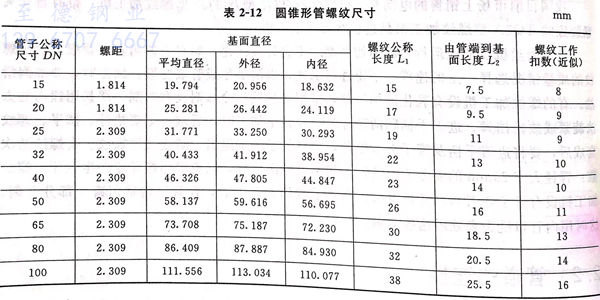

圓錐形管螺(luo)紋(wen)的(de)傾(qing)斜角=1°47'24”,圓錐度為1:16。圓錐形管螺(luo)紋(wen)的(de)尺(chi)寸見表2-12。
圓(yuan)柱形(xing)管(guan)(guan)螺(luo)(luo)(luo)紋(wen)的螺(luo)(luo)(luo)距、每(mei)英寸(cun)長螺(luo)(luo)(luo)紋(wen)扣數、牙(ya)型角、螺(luo)(luo)(luo)紋(wen)工作長度和工作高度,都(dou)與(yu)圓(yuan)錐形(xing)管(guan)(guan)螺(luo)(luo)(luo)紋(wen)相 等,直徑與(yu)圓(yuan)錐形(xing)管(guan)(guan)螺(luo)(luo)(luo)紋(wen)基(ji)面(mian)直徑相等。
3. 管螺(luo)紋的連接技術
①. 短絲連(lian)接
短絲連(lian)(lian)接是管子(zi)的(de)外螺紋(wen)與管件或閥件的(de)內(nei)螺紋(wen)進行固定性(xing)的(de)連(lian)(lian)接方(fang)式,若要拆(chai)卸,必(bi)須從頭拆(chai)起。連(lian)(lian)接時(shi)(shi),可(ke)根據介質(zhi)的(de)特性(xing),在內(nei)外螺紋(wen)之間(jian)纏(chan)上(shang)麻(ma)絲、 鉛油或聚四氟(fu)乙烯(xi)薄(bo)膜等填(tian)(tian)料。纏(chan)繞填(tian)(tian)料時(shi)(shi),應(ying)在外螺紋(wen)上(shang)順時(shi)(shi)針方(fang)向纏(chan)繞。這樣(yang)才能使螺紋(wen)越抒越緊,得到較好的(de)連(lian)(lian)接強度及嚴密性(xing)。

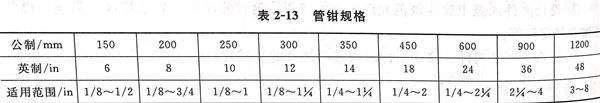

連接時,先用(yong)(yong)手擰(ning)人2~3扣,然后(hou)再用(yong)(yong)管(guan)鉗(qian)擰(ning)緊。應選用(yong)(yong)與管(guan)徑(jing)相適(shi)應的管(guan)鉗(qian)操作, 用(yong)(yong)力適(shi)度,不(bu)要用(yong)(yong)力過猛,以免脹裂(lie)管(guan)件,用(yong)(yong)力不(bu)到位又得不(bu)到良好的嚴密(mi)性。表 2-13 給(gei)出(chu)了管(guan)鉗(qian)規格。
②. 長(chang)絲(si)鏈接(jie)
是(shi)不銹鋼管(guan)常用(yong)的活動連接(jie)方式之(zhi)一(yi)。它是(shi)由一(yi)根(gen)一(yi)端為普通螺(luo)紋(短絲(si))另一(yi)端為長絲(si)(長絲(si)根(gen)部無(wu)錐度)的短管(guan)和一(yi)個鎖緊螺(luo)母(根(gen)母)組(zu)成。

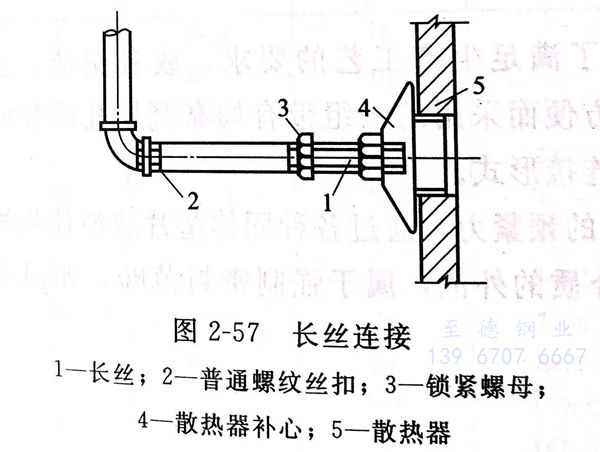

圖(tu)2-57為(wei)一(yi)(yi)長(chang)(chang)絲連接(jie)的例子(zi)。在實際(ji)應用中(zhong)還需(xu)加一(yi)(yi)個(ge)內壁為(wei)普通絲扣的管子(zi)箍(gu), 這是一(yi)(yi)個(ge)散熱器進、出口處(chu)的長(chang)(chang)絲連接(jie)。
a. 安裝
先將(jiang)根(gen)(gen)母抒至長(chang)(chang)絲(si)(si)的(de)(de)根(gen)(gen)部(bu),然后不纏(chan)填(tian)(tian)料(liao)(liao)將(jiang)長(chang)(chang)絲(si)(si)全部(bu)擰人(ren)(ren)散(san)(san)熱(re)器補心(xin)的(de)(de)內螺紋中(zhong),此時(shi),在長(chang)(chang)絲(si)(si)另一端的(de)(de)普通(tong)絲(si)(si)扣(kou)上纏(chan)繞填(tian)(tian)料(liao)(liao),再用倒扣(kou)的(de)(de)方法將(jiang)普通(tong)絲(si)(si)扣(kou)(短(duan)絲(si)(si))擰人(ren)(ren)另一管(guan)(guan)件的(de)(de)內螺紋中(zhong)(如圖中(zhong)彎頭八確認(ren)上緊后,把(ba)長(chang)(chang)線扣(kou)根(gen)(gen)部(bu)上的(de)(de)根(gen)(gen)母旋(xuan)轉(zhuan) 到離散(san)(san)熱(re)器補心(xin)(或普通(tong)絲(si)(si)扣(kou)管(guan)(guan)子箍〉3~5mm處,再在間隙中(zhong)纏(chan)繞適(shi)量的(de)(de)填(tian)(tian)料(liao)(liao),纏(chan)繞方向(xiang)要與根(gen)(gen)母旋(xuan)緊的(de)(de)方向(xiang)相同,以防(fang)松脫,然后用管(guan)(guan)鉗擰緊根(gen)(gen)母,壓緊填(tian)(tian)料(liao)(liao)。
b. 拆(chai)卸
拆卸長(chang)絲(si)(si)時(shi),與安裝順序正好(hao)相反。先松(song)根(gen)母,清(qing)除填料,將長(chang)絲(si)(si)擰入散熱器補心或普通絲(si)(si)扣管子箍內(nei),此時(shi),普通絲(si)(si)扣(短絲(si)(si)〕端即退出(chu)(chu),然后(hou)把長(chang)絲(si)(si)退出(chu)(chu),即可完成拆卸。
長絲連接成(cheng)本低,簡便易行,也較(jiao)美觀(guan)。缺點是根母處填料(liao)容易滲漏(lou)。在沒(mei)有散熱器(qi)補(bu)心和普通絲扣管(guan)子箍時,不能使(shi)(shi)用長絲,只(zhi)能使(shi)(shi)用活接頭。
③. 活接(jie)頭連(lian)接(jie)

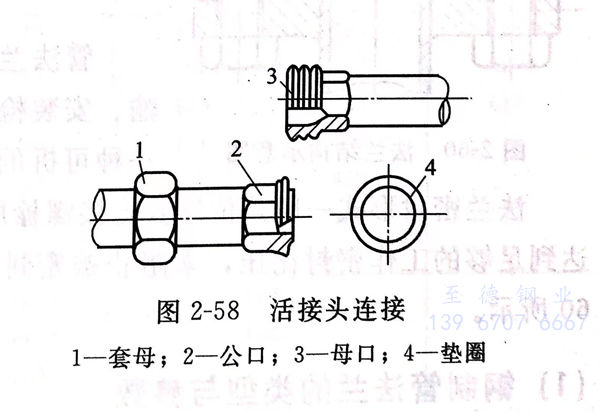

活接頭由(you)公口、母口和套(tao)母三部分(fen)組成,如圖2-58所示。
公口的(de)一端帶插嘴(zui),與母(mu)口的(de)承嘴(zui)相配;另一端有(you)內絲,與不銹鋼管外絲呈短(duan)絲連接。
套(tao)母(mu)(mu)的(de)內(nei)孔有內(nei)絲,內(nei)絲與母(mu)(mu)口(kou)上的(de)外絲連接。套(tao)母(mu)(mu)設在公口(kou)一端,并使套(tao)母(mu)(mu)內(nei)絲對著母(mu)(mu)口(kou)。套(tao)母(mu)(mu)在鎖緊(jin)前,必須使公口(kou)和母(mu)(mu)口(kou)對好找正,接觸平面平整,否則(ze)容易滲漏。
更(geng)(geng)換(huan)活接頭時,一般應全套更(geng)(geng)換(huan),否則由于產品不(bu)(bu)統一,公口與母口配合不(bu)(bu)嚴密(mi),容(rong)易造成滲漏。
連接時,公口(kou)上加(jia)墊(dian)。蒸汽和熱水(shui)管(guan)道加(jia)有(you)棉橡膠墊(dian),水(shui)管(guan)或低溫水(shui)暖管(guan)道可加(jia)膠 皮墊(dian)。
活接(jie)頭(tou)連接(jie)有(you)方向性(xing),應注意水流方向是從活接(jie)的公口(kou)到母口(kou)的方向。
活(huo)接頭連接拆卸(xie)比較方便,松開(kai)套母,兩(liang)段管(guan)子(zi)便可(ke)拆卸(xie)下來,所以是一種比較理想 的可(ke)拆卸(xie)的活(huo)動連接。
④. 鎖母連接

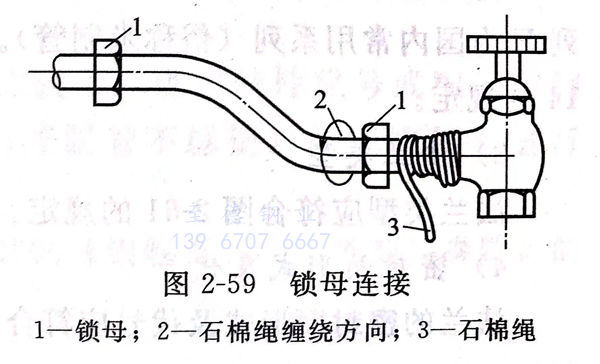

這是(shi)管(guan)道連接中的(de)(de)另(ling)一(yi)種形(xing)式,見(jian)圖 2-59 。鎖母的(de)(de)一(yi)頭有(you)內絲(si),另(ling)一(yi)頭有(you)一(yi)個與不銹鋼(gang)管(guan)外徑相應的(de)(de)小孔。
鎖母的(de)(de)(de)連(lian)(lian)接(jie)(jie)大部分是通過不(bu)銹(xiu)鋼(gang)管(guan)(guan)(直的(de)(de)(de)或彎形)。鎖母連(lian)(lian)接(jie)(jie)連(lian)(lian)接(jie)(jie)時(shi),先要(yao)使有小孔的(de)(de)(de)一面從(cong)小管(guan)(guan)穿(chuan)進去,再把不(bu)銹(xiu)鋼(gang)管(guan)(guan)插入要(yao)連(lian)(lian)接(jie)(jie)的(de)(de)(de)配件(jian)中,在連(lian)(lian)接(jie)(jie)處加好填料,用扳手將鎖母鎖緊在連(lian)(lian)接(jie)(jie)件(jian)上即可。
