浙江至德鋼業有限公司技術人員根據多年的香蕉視頻app連接:不銹鋼管焊接生產檢驗，總結出在對香蕉視頻app連接:不銹鋼管道焊接時，應遵守下列要求：

  ①. 不銹鋼管(guan)與(yu)管(guan)件組(zu)對好后，先施定位(wei)(wei)焊(han)，一般分上下(xia)左右四處定位(wei)(wei)焊(han)，但最少不應少于三處。定位(wei)(wei)焊(han)用的焊(han)條和焊(han)工的技術水(shui)平應與(yu)正式(shi)焊(han)接相同。定位(wei)(wei)焊(han)長(chang)度(du)一般為(wei)10～15mm，高度(du)為(wei)2～4mm，且不應超(chao)過管(guan)壁厚度(du)的2/3。定位(wei)(wei)焊(han)時，如發現焊(han)肉有裂紋等 缺陷，應及時處理。

  ②. 不銹鋼管(guan)與管(guan)件(jian)組(zu)對、定(ding)位焊(han)好并經檢查調直(zhi)再焊(han)接，焊(han)接時(shi)應墊牢、固定(ding)，不得將(jiang)管(guan)子懸空處于(yu)外(wai)力作用(yong)下施焊(han)。焊(han)接時(shi)應盡量采用(yong)轉(zhuan)動方法，減少仰焊(han)，以保證焊(han)接質量，提高(gao)焊(han)接速度。

  ③. 焊(han)(han)接時(shi)應采(cai)取(qu)合(he)理(li)的(de)施焊(han)(han)方法和焊(han)(han)接順序(xu)，施焊(han)(han)過程中應保證起弧和收弧的(de)質量(liang)， 收弧時(shi)將弧坑填滿，多(duo)層(ceng)焊(han)(han)的(de)層(ceng)間(jian)接頭應錯開，最后(hou)一層(ceng)應把焊(han)(han)縫全部填滿，并保證自(zi)焊(han)(han) 縫過渡到母材應平緩。

  ④. 每道焊縫均(jun)應焊透，且不得(de)有裂紋、夾渣、砂眼等缺陷，焊縫表(biao)面成形(xing)良好。

  ⑤. 對不銹(xiu)鋼管內(nei)清(qing)潔(jie)要求(qiu)高且焊接后不易清(qing)理的(de)管道，其焊縫(feng)底層應(ying)采用氬弧焊施(shi)焊。

  ⑥. 不銹(xiu)鋼(gang)管道的焊縫位(wei)置應遵守下列規定。

      a. 不宜在管道焊縫及其邊緣上開孔。

      b. 管(guan)子上(shang)對(dui)接焊縫距彎管(guan)起彎點不應小于(yu)管(guan)子外徑，且不得小于(yu)100mm。

     c. 鋼板卷管(guan)(guan)對(dui)接時，鋼板卷管(guan)(guan)上的(de)(de)(de)(de)縱向焊(han)縫(feng)應錯(cuo)開一(yi)定(ding)距離(li)，一(yi)般應為(wei)管(guan)(guan)子(zi)外徑(jing)的(de)(de)(de)(de)1/4～1/2，但(dan)不(bu)得小(xiao)(xiao)于(yu)(yu)100mm；卷管(guan)(guan)的(de)(de)(de)(de)縱向焊(han)縫(feng)應置于(yu)(yu)檢修的(de)(de)(de)(de)位置，且(qie)不(bu)易在底部；有加固環(huan)(huan)的(de)(de)(de)(de)卷管(guan)(guan)，加固環(huan)(huan)的(de)(de)(de)(de)對(dui)接焊(han)縫(feng)應與(yu)管(guan)(guan)子(zi)縱向焊(han)縫(feng)錯(cuo)開，其間距不(bu)應小(xiao)(xiao)于(yu)(yu)100mm；加固環(huan)(huan)距管(guan)(guan)子(zi)的(de)(de)(de)(de)環(huan)(huan)焊(han)縫(feng)不(bu)應小(xiao)(xiao)于(yu)(yu)50mm。卷管(guan)(guan)的(de)(de)(de)(de)周長偏(pian)差及圓(yuan)度偏(pian)差應符合表(biao) 2-19 規定(ding)。

    d. 直管段上兩對接焊(han)口(kou)中心面間(jian)的(de)距離，當(dang)公稱(cheng)尺寸(cun)大于(yu)(yu)或(huo)等于(yu)(yu)150mm時，不應(ying)小于(yu)(yu)150mm；當(dang)公稱(cheng)尺寸(cun)小于(yu)(yu)150mm時，不應(ying)小于(yu)(yu)管子外徑。

    e. 管(guan)道上的(de)焊(han)縫(feng)不(bu)得(de)(de)設在(zai)支(zhi)架(jia)或吊(diao)架(jia)上，也不(bu)得(de)(de)設在(zai)穿墻(qiang)或樓板等處的(de)套管(guan)內；環(huan)焊(han)縫(feng)距支(zhi)、吊(diao)架(jia)的(de)凈距不(bu)應小于(yu)50mm；需熱處理的(de)焊(han)縫(feng)距支(zhi)、吊(diao)架(jia)不(bu)得(de)(de)小于(yu)焊(han)縫(feng)寬度的(de)5倍(bei)，且不(bu)得(de)(de)小于(yu)管(guan)道焊(han)接(jie)。

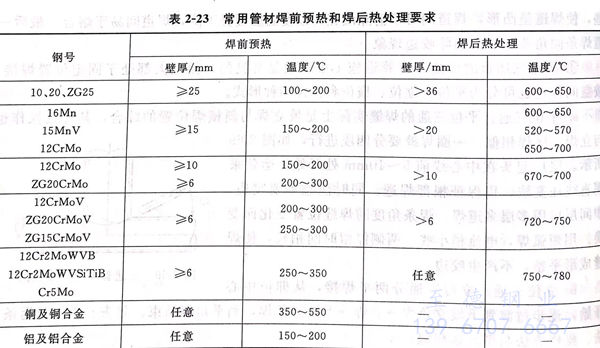

   為(wei)降低或消除焊接(jie)接(jie)頭的殘余應力，防止(zhi)產生冷裂紋，改(gai)善焊縫和(he)(he)熱影響區(qu)的組織和(he)(he)性能，應根據材料的淬硬(ying)性、焊件厚度(du)及使用條件等考慮(lv)焊前預熱和(he)(he)焊后熱處(chu)理。管(guan)道焊接(jie)時(shi)預熱和(he)(he)熱處(chu)理溫度(du)可參照表 2-23 。

  焊接過(guo)程中(zhong)的層間(jian)溫(wen)(wen)度(du)(du)不(bu)應低于(yu)其預(yu)熱(re)溫(wen)(wen)度(du)(du)。異種金屬焊接時(shi)，預(yu)熱(re)溫(wen)(wen)度(du)(du)應按可焊性較差一側(ce)(ce)的材(cai)料確(que)定。預(yu)熱(re)時(shi)應使(shi)焊口兩(liang)側(ce)(ce)及內外(wai)壁(bi)的溫(wen)(wen)度(du)(du)均(jun)勻，防止局部過(guo)熱(re)并采取適當(dang)保溫(wen)(wen)措施，減(jian)少(shao)熱(re)量損失。預(yu)熱(re)的加熱(re)范圍(wei)以焊口中(zhong)心為基準，每側(ce)(ce)不(bu)少(shao)于(yu)壁(bi)厚的3倍；有淬硬(ying)傾向或易產生延(yan)遲(chi)裂紋的管道(dao)，每側(ce)(ce)應不(bu)少(shao)于(yu)100mm。

  不銹鋼(gang)管(guan)道焊(han)(han)接(jie)(jie)接(jie)(jie)頭(tou)若需(xu)進(jin)行(xing)熱(re)(re)(re)處理時(shi)，一般應(ying)在(zai)焊(han)(han)后及時(shi)進(jin)行(xing)。對(dui)于易(yi)產生延遲裂紋的(de)焊(han)(han)接(jie)(jie)接(jie)(jie)頭(tou)，如果不能及時(shi)進(jin)行(xing)熱(re)(re)(re)處理，應(ying)在(zai)焊(han)(han)后冷(leng)卻到300～350℃時(shi)（或用加(jia)熱(re)(re)(re)的(de)方法）予以(yi)保溫緩冷(leng)。若用加(jia)熱(re)(re)(re)方法時(shi)，其加(jia)熱(re)(re)(re)范圍(wei)與(yu)熱(re)(re)(re)處理條件相(xiang)同。
