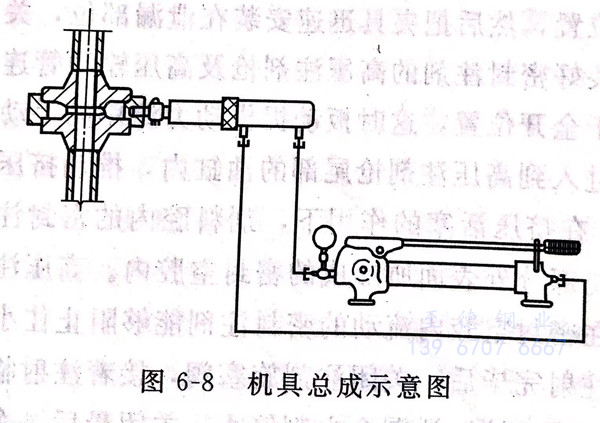

注劑式(shi)帶壓密封(feng)技術機具總成包括夾具、接頭、注劑旋塞閥、高壓注劑槍、快裝接頭、高壓輸油管、壓力表、壓力表接頭、回油尾部接頭、油壓換向閥接頭、手動液壓油泵等，如圖6-8所示。

 1. 高壓(ya)注劑槍(qiang)

 高壓注(zhu)(zhu)劑槍(qiang)是(shi)注(zhu)(zhu)劑式帶壓密(mi)封技術的專用器具。它的作用是(shi)將動(dong)力(li)油(you)管輸入(ru)的壓力(li)油(you)或螺旋力(li)，通(tong)過槍(qiang)的柱(zhu)塞(sai)而(er)轉變(bian)成注(zhu)(zhu)射(she)密(mi)封注(zhu)(zhu)劑的強大擠壓推力(li)，強行把(ba)槍(qiang)前部劑料腔內的密(mi)封注(zhu)(zhu)劑注(zhu)(zhu)射(she)到(dao)夾具與泄漏部位部分外表面所(suo)形成的密(mi)封空(kong)腔內，直到(dao)泄漏停止。

 根據高壓(ya)注(zhu)(zhu)劑槍(qiang)活塞桿復(fu)位方(fang)式的不(bu)同可(ke)分為三(san)種類型：手動(dong)復(fu)位式高壓(ya)注(zhu)(zhu)劑槍(qiang)、油壓(ya)復(fu)位式高壓(ya)注(zhu)(zhu)劑槍(qiang)、自動(dong)復(fu)位式高壓(ya)注(zhu)(zhu)劑槍(qiang)。

  ①. 手動復位式高(gao)壓(ya)注劑槍

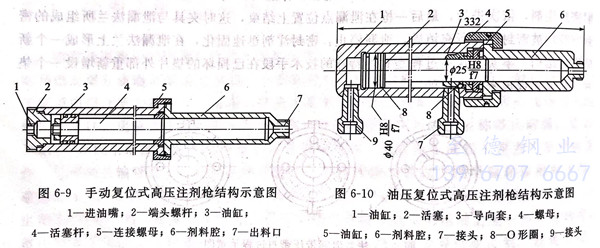

 其基本結構(gou)如(ru)圖6-9所(suo)示。工(gong)(gong)作過(guo)程(cheng)是：從高(gao)壓(ya)(ya)輸油(you)(you)管輸出(chu)(chu)的(de)(de)壓(ya)(ya)力(li)油(you)(you)經(jing)過(guo)進(jin)油(you)(you)嘴1進(jin)入油(you)(you)缸(gang)尾部，推動活(huo)(huo)塞桿(gan)4向(xiang)前移動，使劑(ji)(ji)(ji)料(liao)腔(qiang)(qiang)6內(nei)(nei)的(de)(de)密(mi)(mi)封(feng)(feng)注(zhu)(zhu)劑(ji)(ji)(ji)受到(dao)(dao)強(qiang)(qiang)大的(de)(de)擠壓(ya)(ya)力(li)，密(mi)(mi)封(feng)(feng)注(zhu)(zhu)劑(ji)(ji)(ji)經(jing)出(chu)(chu)料(liao)口7被強(qiang)(qiang)行(xing)擠出(chu)(chu)。活(huo)(huo)塞桿(gan)將劑(ji)(ji)(ji)料(liao)腔(qiang)(qiang)內(nei)(nei)的(de)(de)密(mi)(mi)封(feng)(feng)注(zhu)(zhu)劑(ji)(ji)(ji)全(quan)部擠出(chu)(chu)后，設(she)置在輸油(you)(you)系統上的(de)(de)壓(ya)(ya)力(li)表指針會出(chu)(chu)現只升不(bu)降的(de)(de)趨(qu)勢(shi)，說明注(zhu)(zhu)劑(ji)(ji)(ji)行(xing)程(cheng)已(yi)經(jing)結束(shu)，這(zhe)時旋開手動液壓(ya)(ya)油(you)(you)泵的(de)(de)卸油(you)(you)閥，擰(ning)開高(gao)壓(ya)(ya)注(zhu)(zhu)劑(ji)(ji)(ji)槍的(de)(de)連接(jie)螺母5,用人(ren)力(li)把活(huo)(huo)塞桿(gan)從劑(ji)(ji)(ji)料(liao)腔(qiang)(qiang)內(nei)(nei)拔(ba)出(chu)(chu)，再(zai)靠人(ren)力(li)把活(huo)(huo)塞桿(gan)向(xiang)油(you)(you)缸(gang)內(nei)(nei)壓(ya)(ya)，同時油(you)(you)缸(gang)內(nei)(nei)的(de)(de)油(you)(you)經(jing)來路退回(hui)到(dao)(dao)油(you)(you)泵的(de)(de)儲(chu)油(you)(you)筒內(nei)(nei)，這(zhe)樣活(huo)(huo)塞桿(gan)就會重新(xin)回(hui)到(dao)(dao)非工(gong)(gong)作狀態。重新(xin)在劑(ji)(ji)(ji)料(liao)腔(qiang)(qiang)內(nei)(nei)裝填好(hao)密(mi)(mi)封(feng)(feng)注(zhu)(zhu)劑(ji)(ji)(ji)，擰(ning)上連接(jie)螺母，即可再(zai)次(ci)注(zhu)(zhu)射密(mi)(mi)封(feng)(feng)注(zhu)(zhu)劑(ji)(ji)(ji)。

 ②. 油壓復位式高壓注劑(ji)槍。其基本結構如圖6-10所(suo)示。

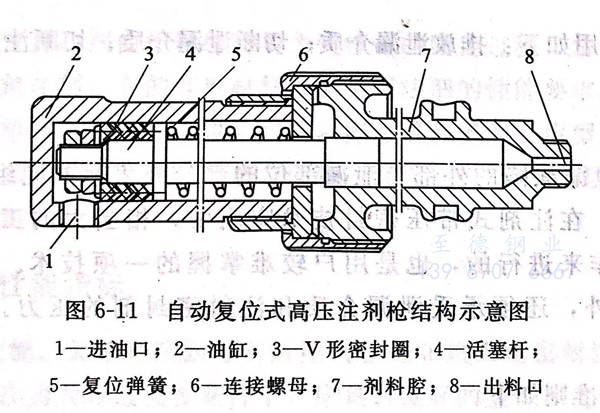

 ③.  自動復位(wei)式(shi)高壓注劑槍。其基本結構如圖 6-11 所(suo)示。

 2. 手(shou)動液壓油泵

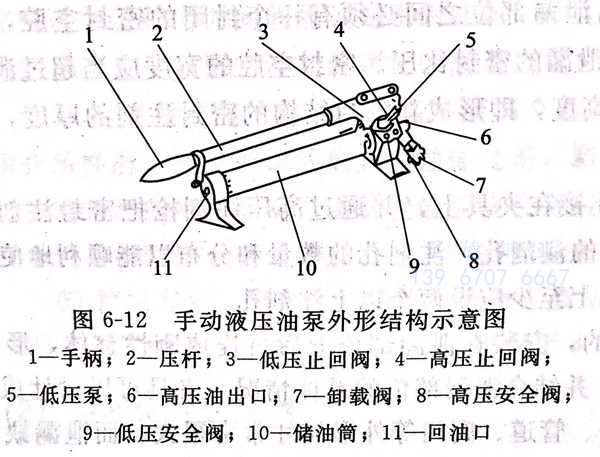

  手動(dong)液(ye)壓(ya)(ya)油泵(beng)(beng)是將手動(dong)的(de)機械能轉(zhuan)換為液(ye)體的(de)壓(ya)(ya)力(li)能的(de)一(yi)種小(xiao)型(xing)液(ye)壓(ya)(ya)泵(beng)(beng)站，是注劑式帶壓(ya)(ya)密(mi)封(feng)技術的(de)動(dong)力(li)之(zhi)源。手動(dong)液(ye)壓(ya)(ya)油泵(beng)(beng)所輸出的(de)液(ye)壓(ya)(ya)油經高壓(ya)(ya)輸油管進人高壓(ya)(ya)注劑槍油缸(gang)尾(wei)部(bu)，推動(dong)柱塞(sai)向(xiang)前移動(dong)，同時(shi)把劑料腔(qiang)內的(de)密(mi)封(feng)注劑注射到(dao)(dao)夾具與泄漏部(bu)位部(bu)分外表(biao)面(mian)所形成的(de)密(mi)封(feng)空(kong)腔(qiang)內，直到(dao)(dao)泄漏停(ting)止(zhi)。圖(tu)6-12所示為手動(dong)液(ye)壓(ya)(ya)油泵(beng)(beng)外形結構示意圖(tu)。

 3. 注劑旋塞閥

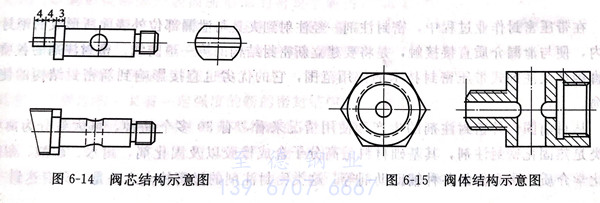

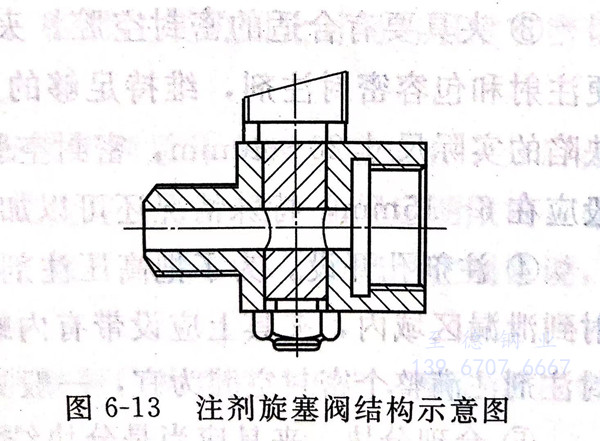

  注(zhu)劑旋(xuan)塞閥(fa)是將高壓注(zhu)劑槍連接到夾具上的(de)特殊閥(fa)門接頭。它的(de)基本(ben)結構如(ru)圖6-13所示(shi)。這種注(zhu)劑旋(xuan)塞閥(fa)由兩部分組成：其一是閥(fa)芯，如(ru)圖6-14所示(shi)；其二(er)為閥(fa)體(ti)，如(ru)圖6-15所示(shi)。

  注(zhu)劑旋塞(sai)閥(fa)的作(zuo)用如下：排放泄(xie)漏(lou)介質(zhi)(zhi)；切斷泄(xie)漏(lou)介質(zhi)(zhi)；切斷注(zhu)劑通道(dao)。
