1. 一般施工要求
①. 一(yi)般情況下,應(ying)在絕熱施(shi)工(gong)前對(dui)管道進行強度試驗(yan)和嚴(yan)密性試驗(yan);需要蒸(zheng)汽吹(chui)掃的管道,宜在吹(chui)掃后進行絕熱工(gong)程施(shi)工(gong)。
②. 絕(jue)熱施(shi)(shi)工(gong)順序:首先做好管道外表的防腐,然后依次敷設(she)絕(jue)熱層(ceng)(如有(you)加熱保(bao)(bao)護(hu)(hu)設(she)施(shi)(shi)的,應(ying)在敷設(she)絕(jue)熱層(ceng)前完(wan)畢)、防潮層(ceng)(對保(bao)(bao)冷或(huo)地(di)溝保(bao)(bao)溫而(er)言)、保(bao)(bao)護(hu)(hu)層(ceng)。各層(ceng)均應(ying)按設(she)計(ji)規定(ding)的形(xing)式、材質、要求分(fen)別(bie)選用適當的施(shi)(shi)工(gong)方法。非水平管道的絕(jue)熱施(shi)(shi)工(gong)應(ying)自下而(er)上進行。防潮層(ceng)、保(bao)(bao)護(hu)(hu)層(ceng)搭接時,其寬度應(ying)為30~50mm.
③. 在加熱(re)保護(hu)系統的周(zhou)圍,如果有蒸汽(qi)管(guan)道或(huo)者輸送介質有防火、防爆要求時,應(ying)采用(yong)伴管(guan)或(huo)夾套管(guan)類型。反之,才可用(yong)電熱(re)帶(dai)保護(hu)。各種加熱(re)保護(hu)夾套管(guan)的管(guan)徑(jing)一律按物料管(guan)徑(jing)加大一級選用(yong)。
④. 伴(ban)管(guan)(guan)(guan)與夾套(tao)管(guan)(guan)(guan)的選用(yong)原則:輸送凝(ning)固點(dian)低于50℃或(huo)具有腐蝕(shi)性、熱敏性介質(zhi)(zhi)(zhi)的管(guan)(guan)(guan)道(dao)(dao),一(yi)律采用(yong)伴(ban)管(guan)(guan)(guan)保護;對輸送凝(ning)固點(dian)高于50℃介質(zhi)(zhi)(zhi)的管(guan)(guan)(guan)道(dao)(dao),可以(yi)采用(yong)伴(ban)管(guan)(guan)(guan)或(huo)夾套(tao)管(guan)(guan)(guan)保護。當介質(zhi)(zhi)(zhi)接(jie)觸(chu)蒸汽會產生損害操(cao)作(zuo)的事故時,則應選用(yong)伴(ban)管(guan)(guan)(guan)保護。
⑤. 需要絕熱施工的(de)(de)管(guan)道(dao)配件,不(bu)應和管(guan)道(dao)的(de)(de)管(guan)子包扎成一(yi)個整體,應在(zai)管(guan)子絕熱施工完畢后,再(zai)對(dui)它們進行(xing)單獨包扎,以便(bian)于檢(jian)修或更換配件。管(guan)道(dao)上(shang)不(bu)絕熱的(de)(de)支(zhi)管(guan)及其他(ta)從(cong)絕熱管(guan)道(dao)上(shang)伸出的(de)(de)金屬(shu)件,它們的(de)(de)絕熱長(chang)度(du)為絕熱層厚度(du)的(de)(de)4倍,接(jie)管(guan)和閥(fa)門的(de)(de)絕熱層厚度(du)則按管(guan)子選用。閥(fa)門的(de)(de)絕熱層敷設到閥(fa)蓋(gai)法蘭(lan)的(de)(de)上(shang)面,但不(bu)要妨礙填料(liao)的(de)(de)更換。此(ci)外為了便(bian)于管(guan)道(dao)的(de)(de)拆裝,法蘭(lan)一(yi)側應有比螺栓長(chang)度(du)大25mm的(de)(de)空隙(xi)。
⑥. 在絕熱層施工中,除伴熱管道(dao)外,一般應單根包扎。保溫層厚(hou)度大于100mm和保冷(leng)層厚(hou)度大于75mm時應分(fen)層施工。
⑦. 不適應潮濕(shi)環(huan)境的絕熱材料,下雨天(tian)不可露天(tian)施工(gong)。
2. 加(jia)熱保(bao)護施工
①. 蒸汽伴管

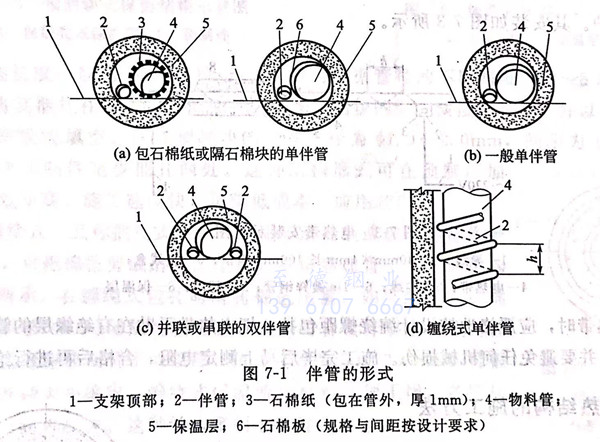

伴(ban)(ban)管(guan)(guan)的(de)(de)形式(shi)如(ru)圖(tu)(tu)(tu)7-1所示(shi),分為四類。與(yu)水(shui)平主管(guan)(guan)平行(xing)敷設(she)(she)的(de)(de)伴(ban)(ban)管(guan)(guan),應(ying)敷設(she)(she)在主管(guan)(guan)下半部45°范圍以(yi)內。輸送腐蝕性(xing)或熱敏性(xing)介質的(de)(de)管(guan)(guan)道不可(ke)與(yu)伴(ban)(ban)管(guan)(guan)直(zhi)接(jie)接(jie)觸,在它們之(zhi)間要加隔離物(wu),如(ru)圖(tu)(tu)(tu)7-1(a)所示(shi);但對(dui)輸送一般介質的(de)(de)管(guan)(guan)道,伴(ban)(ban)管(guan)(guan)與(yu)主管(guan)(guan)應(ying)貼緊,在個別(bie)地方允許有不超過10mm的(de)(de)間隙,如(ru)圖(tu)(tu)(tu)7-1(b)所示(shi);除并聯外,還可(ke)以(yi)采用(yong)(yong)回折一次(即串聯)的(de)(de)方法,如(ru)圖(tu)(tu)(tu)7-1(c)所示(shi);纏繞式(shi)伴(ban)(ban)管(guan)(guan)不可(ke)用(yong)(yong)于(yu)水(shui)平的(de)(de)物(wu)料管(guan)(guan)道,一般多用(yong)(yong)于(yu)立式(shi)設(she)(she)備(bei),如(ru)圖(tu)(tu)(tu)7-1(d)所示(shi)。
伴(ban)管(guan)(guan)(guan)的安(an)裝與一般蒸汽管(guan)(guan)(guan)道(dao)的安(an)裝基(ji)本(ben)相同,只是應(ying)注意凝結(jie)水(shui)的排(pai)放問題。伴(ban)管(guan)(guan)(guan)可(ke)(ke)從蒸汽主管(guan)(guan)(guan)上(shang)單(dan)根(gen)(gen)(gen)引出,也(ye)可(ke)(ke)從主管(guan)(guan)(guan)上(shang)引出分(fen)汽總管(guan)(guan)(guan),再從分(fen)汽總管(guan)(guan)(guan)上(shang)引出幾根(gen)(gen)(gen)伴(ban)管(guan)(guan)(guan)。冷凝水(shui)管(guan)(guan)(guan)可(ke)(ke)單(dan)根(gen)(gen)(gen)設(she)疏(shu)水(shui)器排(pai)水(shui),或(huo)幾根(gen)(gen)(gen)凝結(jie)水(shui)管(guan)(guan)(guan)匯總到集合管(guan)(guan)(guan)上(shang),再從集合管(guan)(guan)(guan)上(shang)用疏(shu)水(shui)器排(pai)水(shui)。
②. 蒸汽夾套(tao)管

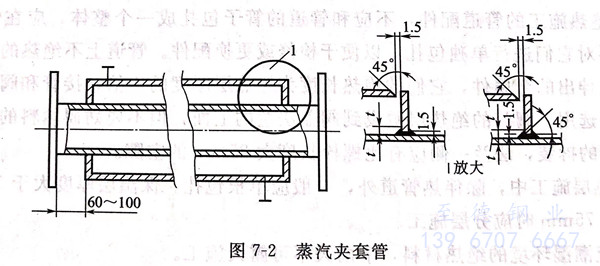

夾套管采用(yong)(yong)成形(xing)的(de)鋼管或(huo)把鋼管切成兩半后與(yu)端(duan)板組合(he)焊(han)在(zai)內(nei)管上,內(nei)管應(ying)采用(yong)(yong)無縫鋼管。為了安裝和檢修的(de)方便,在(zai)制造套管時(shi),封閉端(duan)與(yu)物料管法蘭邊(bian)要留(liu)60~100mm的(de)凈(jing)空,如圖7-2所示(shi)。夾套管的(de)材質應(ying)與(yu)內(nei)管相同,尺(chi)寸應(ying)根據物料管的(de)公稱尺(chi)寸選(xuan)定。
夾(jia)(jia)套(tao)管(guan)(guan)水(shui)平(ping)敷(fu)設(she)時(shi)(shi)蒸(zheng)(zheng)汽(qi)流向應(ying)與物料相反,蒸(zheng)(zheng)汽(qi)由套(tao)管(guan)(guan)一端上方(fang)引入,冷(leng)(leng)凝水(shui)從(cong)另一端下方(fang)排(pai)出(chu);垂直敷(fu)設(she)時(shi)(shi),為了便(bian)于(yu)冷(leng)(leng)凝水(shui)排(pai)除,蒸(zheng)(zheng)汽(qi)應(ying)從(cong)上部引入,冷(leng)(leng)凝水(shui)從(cong)下部排(pai)出(chu)。為了便(bian)于(yu)拆卸、檢修,兩個夾(jia)(jia)套(tao)之(zhi)間的蒸(zheng)(zheng)汽(qi)連通管(guan)(guan)上應(ying)設(she)活接(jie)(jie)頭(tou)或(huo)法蘭。蒸(zheng)(zheng)汽(qi)夾(jia)(jia)套(tao)管(guan)(guan)的冷(leng)(leng)凝水(shui)除單個夾(jia)(jia)套(tao)管(guan)(guan)或(huo)串聯的兩個夾(jia)(jia)套(tao)管(guan)(guan),可直接(jie)(jie)排(pai)往一個單獨的疏水(shui)器外,一般(ban)皆排(pai)往冷(leng)(leng)凝水(shui)集合管(guan)(guan)。
③. 電熱帶

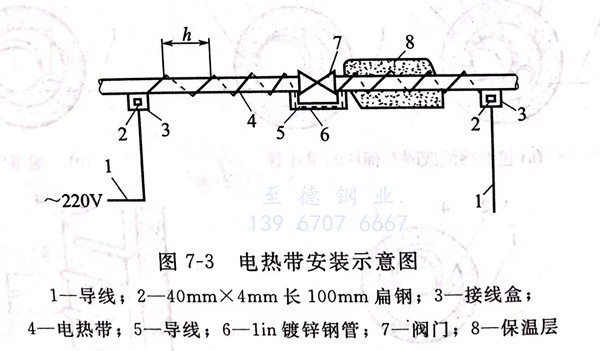

是(shi)利用(yong)電(dian)能(neng)(neng)補(bu)充管道內介(jie)質的熱(re)損失,其效率可(ke)達(da)80%~90%,具有運行(xing)可(ke)靠、不需(xu)經常(chang)維修等優點,但存(cun)在因電(dian)阻(zu)變化而斷(duan)路的缺(que)點,而且(qie)這種斷(duan)路的可(ke)能(neng)(neng)性隨著電(dian)熱(re)帶(dai)的增加而增加。電(dian)熱(re)帶(dai)保(bao)溫時,一般采用(yong)超(chao)細玻璃(li)棉(mian)作保(bao)溫材料與絕緣層(ceng),外殼用(yong)鐵皮(pi)保(bao)護(hu)。其安裝如圖7-3所示。
安裝電(dian)熱(re)(re)帶(dai)(dai)時,應(ying)嚴格地(di)按(an)設計纏繞螺距包扎(zha),把電(dian)熱(re)(re)帶(dai)(dai)平貼在有(you)絕(jue)緣層的管道上,千萬(wan)不可扭折,并要避免任何機(ji)械損傷(shang)。施工(gong)完畢后馬上測定電(dian)阻,合格后再進行絕(jue)熱(re)(re)施工(gong)。
3. 常用絕熱結構的施工方法
①. 涂抹式

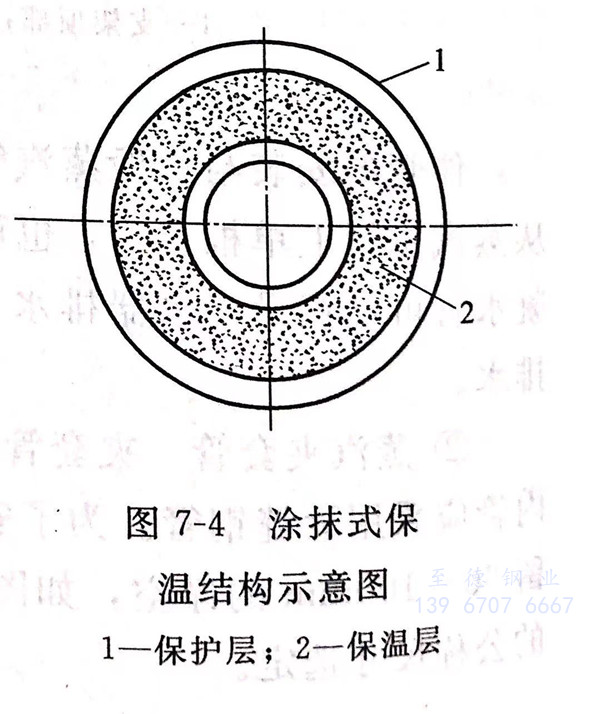

是用(yong)膠(jiao)泥(ni)狀(zhuang)絕熱(re)材料(liao)直(zhi)接(jie)涂(tu)抹在(zai)管子上,其結構如圖7-4所示。涂(tu)抹前,先將(jiang)管子刷兩道(dao)防銹漆,把硅藻土石棉粉(fen)用(yong)水調(diao)成膠(jiao)泥(ni)。為(wei)了增加粘(zhan)接(jie)力,可(ke)先在(zai)管道(dao)上抹一(yi)層(ceng)(ceng)膠(jiao)泥(ni)作底層(ceng)(ceng),厚度(du)約為(wei)5mm,干(gan)燥后(hou)再涂(tu)第二層(ceng)(ceng),厚度(du)為(wei)10~15mm,以后(hou)每層(ceng)(ceng)厚度(du)15~25mm,直(zhi)至達到設計要(yao)求為(wei)止。
當管內介(jie)質(zhi)溫度(du)不(bu)超過100℃時,可采(cai)用(yong)草(cao)繩(sheng)膠(jiao)泥(ni)(ni)結構,先在(zai)管道上纏(chan)一層草(cao)繩(sheng),于草(cao)繩(sheng)上涂(tu)抹膠(jiao)泥(ni)(ni),接著再纏(chan)一層草(cao)繩(sheng),再涂(tu)抹膠(jiao)泥(ni)(ni),直至(zhi)達到(dao)要求厚度(du)為(wei)止。
涂抹式結構在(zai)干燥(zao)后即變(bian)成整體硬質(zhi)(zhi)材料。因此,每隔(ge)一定(ding)距離應留有熱脹(zhang)伸(shen)縮縫(feng)。管(guan)內(nei)介質(zhi)(zhi)溫度不(bu)超過300℃時,伸(shen)縮縫(feng)間(jian)距7m左右(you),最小間(jian)隙(xi)(xi)為5mm;管(guan)內(nei)介質(zhi)(zhi)溫度大于(yu)300℃時,伸(shen)縮縫(feng)間(jian)距4m左右(you),間(jian)隙(xi)(xi)為20mm,因其間(jian)隙(xi)(xi)較(jiao)大,應充(chong)填石棉繩、玻璃棉等軟質(zhi)(zhi)材料。
涂抹(mo)式絕(jue)熱結構不僅(jin)適用于管(guan)道保溫,也適用于閥(fa)門、管(guan)件、石(shi)油化(hua)工等設備的保溫,具(ju)有(you)保溫、保冷、隔(ge)聲、防(fang)火等作用。
②. 預制塊式

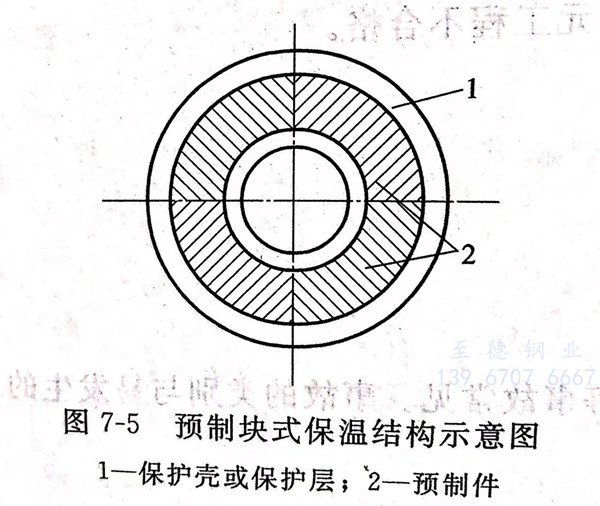

是將(jiang)絕(jue)熱(re)材料(liao)由(you)專門的工廠或(huo)在現場預制成梯形(xing)、扇(shan)形(xing)或(huo)半圓形(xing)瓦塊,俗稱保溫(wen)瓦,其結構如圖7-5所(suo)示。
預(yu)制(zhi)塊(kuai)(kuai)長度一般為300~600mm,塊(kuai)(kuai)數可(ke)根據管(guan)徑的不同每圈為2~8塊(kuai)(kuai)。安裝時(shi)用鍍鋅鐵絲將其(qi)捆扎(zha)(zha)在管(guan)子(zi)外面。捆扎(zha)(zha)時(shi)應使預(yu)制(zhi)塊(kuai)(kuai)的縱、橫接縫錯開,并(bing)以石棉膠(jiao)泥(ni)或同質絕(jue)熱材料膠(jiao)泥(ni)填空。捆扎(zha)(zha)預(yu)制(zhi)塊(kuai)(kuai)的鐵絲直徑為Φ1.0~2.0mm,間距(ju)為150~200mm,并(bing)應使每塊(kuai)(kuai)預(yu)制(zhi)件至少捆扎(zha)(zha)兩處。這種結構形式可(ke)在預(yu)制(zhi)廠加工,因而(er)效(xiao)率(lv)高、施工速度快,可(ke)降低(di)成本,應用較廣。
③. 纏繞(rao)式(shi)

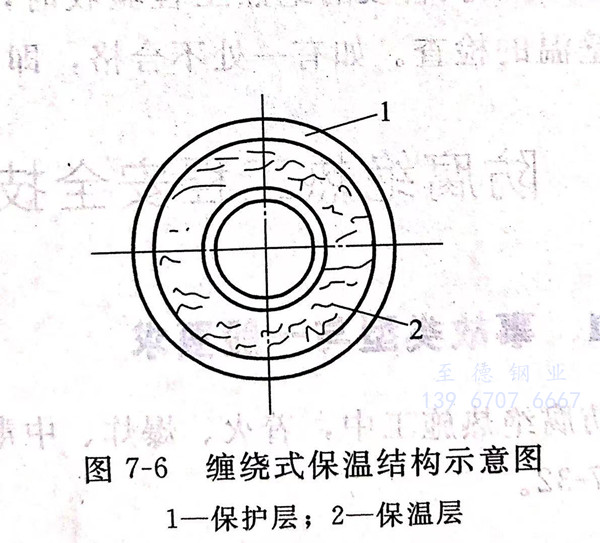

又稱捆扎(zha)式(shi)絕熱,采用(yong)礦渣棉(mian)(mian)(mian)氈(zhan)(zhan)(zhan)或玻璃棉(mian)(mian)(mian)氈(zhan)(zhan)(zhan)作絕熱材料時(shi),可(ke)把(ba)棉(mian)(mian)(mian)氈(zhan)(zhan)(zhan)剪成適當(dang)的(de)條塊,直接(jie)卷在管(guan)子上,其結(jie)構(gou)(gou)如(ru)圖7-6所示。在纏(chan)繞式(shi)包扎(zha)時(shi)應(ying)將棉(mian)(mian)(mian)氈(zhan)(zhan)(zhan)壓緊(jin)。如(ru)果(guo)纏(chan)繞一層(ceng)棉(mian)(mian)(mian)氈(zhan)(zhan)(zhan)的(de)厚度不夠時(shi),可(ke)增加纏(chan)繞層(ceng)數,直到符(fu)合設計要求為(wei)止。棉(mian)(mian)(mian)氈(zhan)(zhan)(zhan)的(de)縱向接(jie)縫應(ying)放(fang)在管(guan)子的(de)頂部(bu),搭接(jie)寬度為(wei)50~300mm,可(ke)根據絕熱層(ceng)外徑大小確定。纏(chan)繞式(shi)保溫所用(yong)材料必(bi)須干燥,各段棉(mian)(mian)(mian)氈(zhan)(zhan)(zhan)之間必(bi)須緊(jin)密相連(lian)。這(zhe)種結(jie)構(gou)(gou)多(duo)用(yong)于臨時(shi)性工程。
④. 填(tian)充式

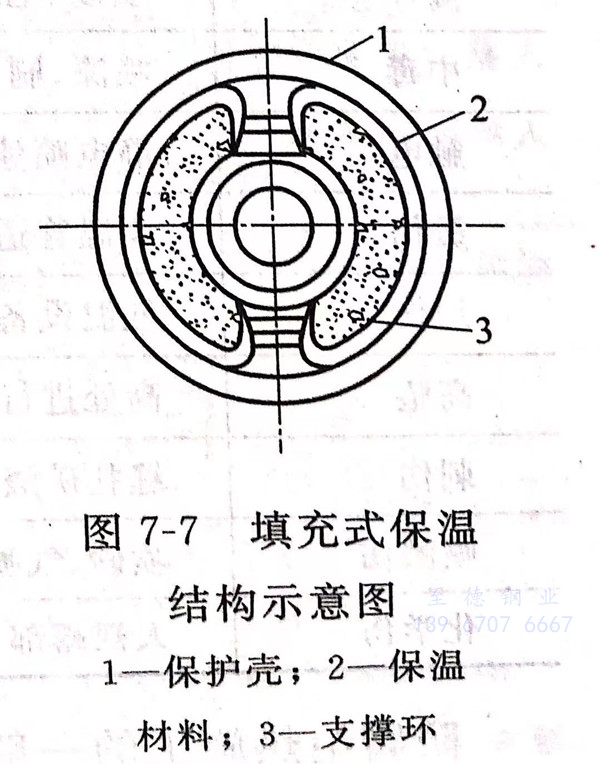

是將(jiang)松散的粒狀(zhuang)和纖維絕熱材料,如礦渣棉(mian)、玻璃(li)棉(mian)或(huo)泡沫混凝土等(deng),填充在管子周圍的特(te)殊套子或(huo)鋼(gang)絲(si)網(wang)中,其結構如圖7-7所示(shi)。由(you)于這種(zhong)絕熱結構要用(yong)(yong)大量的支(zhi)撐環(每400~600mm需(xu)一只),制(zhi)作較費(fei)時間,造價又高,目前很(hen)少采(cai)用(yong)(yong)。
4. 工程驗(yan)收
管(guan)(guan)道的(de)絕(jue)熱工程驗收,是整(zheng)個(ge)施(shi)工管(guan)(guan)理工作中重要的(de)一(yi)環,也是保證(zheng)工程質量(liang)的(de)重要措施(shi)。
①. 施工前,首先應(ying)對選用的絕熱材料(liao)及(ji)各(ge)種輔助(zhu)材料(liao)按規(gui)定標準進行驗收(shou)。
②. 在絕熱工(gong)(gong)程(cheng)施(shi)工(gong)(gong)過程(cheng)中,要進行質量檢查,逐(zhu)道(dao)工(gong)(gong)序驗收。前一(yi)道(dao)工(gong)(gong)序不(bu)合(he)格時,不(bu)能進行下一(yi)道(dao)工(gong)(gong)序。工(gong)(gong)程(cheng)驗收時,施(shi)工(gong)(gong)單位必須提供設計、更(geng)改(gai)、代用材料和隱(yin)蔽工(gong)(gong)程(cheng)等(deng)技術資(zi)料。
③. 絕熱層厚(hou)度(du)應(ying)符合設(she)計要求。以(yi)鋼針垂直插入施工面檢(jian)(jian)查(cha)其厚(hou)度(du)。但用成形預制塊時(shi),可免除厚(hou)度(du)的檢(jian)(jian)查(cha)。
④. 用表(biao)面溫(wen)度計測(ce)量保(bao)護層外壁在軸向、同側(ce)1m范(fan)圍內(nei)任意兩點的溫(wen)度,不得(de)有明(ming)顯差異。
⑤. 對(dui)較長(chang)管(guan)段的絕熱工程驗(yan)收時,以100m長(chang)管(guan)線工程為(wei)一(yi)單元(yuan)任選三(san)處,進行厚度和壁(bi)溫(wen)的檢查。如(ru)有一(yi)處不合格,即可認為(wei)該單元(yuan)工程不合格。
