鉬是形成鐵素體的元素，如果要使鋼獲得奧氏體組織，應考慮鋼中鉬的影響。因此，含鉬的奧氏體不(bu)銹鋼中都適當地提高了鎳的含量，以平衡鉬的作用。在馬氏體不銹鋼(gang)中含有鉬時，熱處理應適當提高淬火溫度，以保證含鉬的碳化物充分溶解。


鉬加入(ru)不銹(xiu)鋼(gang)中(zhong)，可(ke)增強鋼(gang)的(de)鈍化(hua)作用，從而提(ti)高(gao)鋼(gang)的(de)耐(nai)腐蝕性能(neng)。如高(gao)鉻(ge)鐵(tie)素體不銹(xiu)鋼(gang)加入(ru)2%~3%鉬，可(ke)提(ti)高(gao)在有(you)機酸(suan)中(zhong)的(de)耐(nai)腐蝕性。鉬加入(ru)雙相不銹(xiu)鋼(gang)后(hou)，使鋼(gang)在含(han)氯離子介質中(zhong)的(de)抗孔蝕能(neng)力顯著提(ti)高(gao)。見圖1-7。

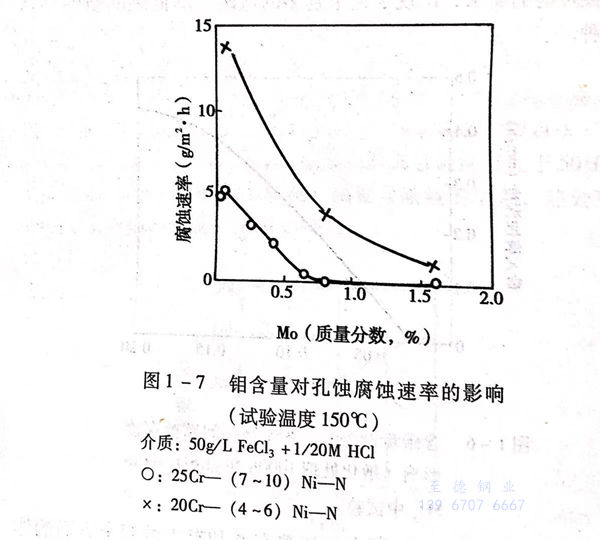

圖 7.jpg


 有人認為(wei)，鉬(mu)在鋼(gang)(gang)中(zhong)是富集(ji)在靠(kao)近鋼(gang)(gang)基體(ti)的(de)鈍(dun)化膜中(zhong)，提高了鈍(dun)化膜的(de)穩定性。但鉬(mu)的(de)存在會(hui)促進(jin)鋼(gang)(gang)中(zhong)σ相(xiang)等金屬間相(xiang)的(de)形成，有使鋼(gang)(gang)材脆性增加的(de)可能(neng)。


  銅(tong)是形成奧氏(shi)體的元素，但作用效(xiao)果不大(da)，對組織無顯著影響。銅(tong)能(neng)提高奧氏(shi)體的穩定性(xing)。不銹鋼(gang)中(zhong)加(jia)入銅(tong)，主要(yao)是提高在(zai)(zai)(zai)硫酸(suan)中(zhong)的抗腐蝕能(neng)力，特別是與鉬一(yi)起(qi)加(jia)入，效(xiao)果更顯著，這可能(neng)與其在(zai)(zai)(zai)硫酸(suan)中(zhong)有較高的穩定性(xing)有關。銅(tong)在(zai)(zai)(zai)沉淀硬(ying)化不銹鋼(gang)中(zhong)，因時效(xiao)處理析出(chu)富銅(tong)的強(qiang)化相而(er)使鋼(gang)強(qiang)化。
