銹層的穩定化狀況，雖然可以根據銹層的色調、致密性、黏附性等用肉眼進行診斷，可是缺乏定量性、客觀性。經常使用的方法是鐵銹試驗。把含有JIS H8617“鍍鎳及鍍鎳鉻”的附屬書3中規定的試驗液（把黃血鹽10g、赤血鹽10g、氯化鈉60g在水中溶解后稀釋到1L)的濾紙粘貼在用鋼絲刷除去浮銹的耐候鋼表面上，在濾紙上生成了由巢通過腐蝕產生的Fe2+藍色斑點，根據它的分布和數量進行判斷。這種方法相當于巢分布的檢查。

 鐵(tie)銹(xiu)試驗在(zai)現場容易使(shi)用(yong)，而且不(bu)需(xu)要特(te)別的器具(ju)和測定儀器，所以簡便易行，可是(shi)在(zai)腐蝕過度生成了厚層銹(xiu)的表面(mian)上，試驗液(ye)不(bu)容易使(shi)巢的部位發生腐蝕，所以斑點減少，容易得出好像銹(xiu)層已(yi)經充分地進行了穩定化那樣的錯(cuo)誤(wu)結論。

 岡田(tian)等(deng)以(yi)解釋(shi)銹層(ceng)結(jie)構為(wei)目的(de)(de)，把最(zui)初進行的(de)(de)銹層(ceng)斷面的(de)(de)偏光顯(xian)微鏡觀(guan)察應用(yong)到實(shi)際中(zhong)，也可以(yi)根據(ju)內層(ceng)的(de)(de)消(xiao)光層(ceng)即非晶質層(ceng)的(de)(de)形成(cheng)狀(zhuang)態來研(yan)究銹層(ceng)的(de)(de)穩(wen)定化狀(zhuang)況。在(zai)幾篇報(bao)告中(zhong)看到了這(zhe)樣的(de)(de)例(li)子。因(yin)為(wei)原來是(shi)作為(wei)研(yan)究手段使用(yong)的(de)(de)，所(suo)以(yi)不但麻煩而且(qie)要求磨片(pian)相當(dang)熟練。顯(xian)微鏡觀(guan)察試樣實(shi)際上僅限(xian)于長度10mm,照(zhao)相記錄下來的(de)(de)照(zhao)片(pian)只是(shi)其中(zhong)的(de)(de)極(ji)小部(bu)(bu)分，所(suo)以(yi)在(zai)全部(bu)(bu)狀(zhuang)況的(de)(de)判斷上不太適用(yong)。并且(qie)，為(wei)了取樣必須切取結(jie)構物的(de)(de)一(yi)部(bu)(bu)分。

 木平等為了研究二層結構的耐候鋼銹層的防蝕功能，使用阻抗法進行了研究。把銹層作為電極在0.1M Na₂SO₄中研究交流阻抗應答時，發現在1 kHz~100 mHz之間碳素鋼和耐候鋼出現了差別，用等價電路解析和高頻解析得出結論；在該頻率帶的阻抗是通過銹層的離子透過電阻。

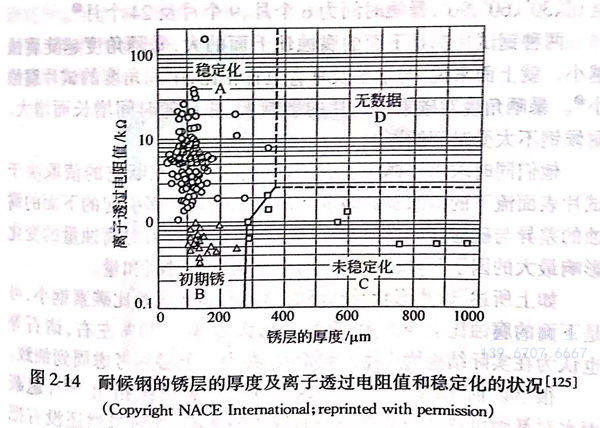

  為了把它附著在鋼上應用于銹層的現場測定，開發了現場用的傳感器。把兩根傳感器稍微離開一定距離放到銹層表面上，可以求出通過Na₂SO₄溶液外加特定頻率的交流時的阻抗應答。他們已把這種傳感器應用于各種長期暴曬試驗材料或實用結構件，求出了離子透過電阻值，同時用膜厚儀測定了銹層的厚度，歸納后的結果示于圖2-14.根據該結果，穩定化后銹層的厚度約350gm以下，具有1kΩ以上的離子透過電阻值。穩定化進行后的電阻值是幾十千歐姆，有的場合可達到100kΩ以上。初期銹層厚度是300gm以下，電阻值是1kΩ以下，可是穩定化的場合銹層厚度不增加卻增加了電阻值，相反沒有穩定化的銹層厚度增加到數百微米，而電阻值卻停留在數千歐姆以下。

 耐候鋼的(de)銹層(ceng)的(de)厚度及離子(zi)透過(guo)電阻值(zhi)和穩(wen)定化的(de)狀(zhuang)況（Copyright NACE International;reprinted with permission)這種測定器現在尚未(wei)普(pu)及，然而(er)作(zuo)為惟一的(de)定量測定器期待能夠擴大(da)它的(de)應(ying)用。木平等好(hao)像已(yi)經(jing)考(kao)慮(lv)(lv)到(dao)離子(zi)透過(guo)電阻基本(ben)上與(yu)透過(guo)連續銹層(ceng)的(de)離子(zi)移動(dong)(dong)對(dui)應(ying)，然而(er)Schwarz的(de)巢的(de)考(kao)慮(lv)(lv)方法，進(jin)一步考(kao)慮(lv)(lv)鐵銹試(shi)驗的(de)有效性(xing)，我想可以認為已(yi)經(jing)求出了(le)在巢部(bu)分的(de)離子(zi)容(rong)易移動(dong)(dong)所對(dui)應(ying)的(de)值(zhi)。
