一、KCA、KCB鍍鉻添加(jia)劑(ji)
1. 鍍鉻工藝(yi)電(dian)流(liu)效率的提高
鍍(du)鉻(ge)工藝(yi)的(de)(de)電(dian)流(liu)(liu)效率(lv)低，一般(ban)只有(you)10%~13%.特別(bie)是鍍(du)較厚(hou)(hou)鉻(ge)層的(de)(de)硬(ying)鉻(ge)工藝(yi)，要(yao)鍍(du)0.05mm 厚(hou)(hou)的(de)(de)鉻(ge)層，往往需耗時100min(假定電(dian)流(liu)(liu)密(mi)度為(wei)(wei)(wei)50A/dm2，電(dian)流(liu)(liu)效率(lv)為(wei)(wei)(wei)13%).而(er)一般(ban)的(de)(de)耐磨鍍(du)硬(ying)鉻(ge)的(de)(de)厚(hou)(hou)度常常都在(zai)0.05mm以(yi)上，為(wei)(wei)(wei)了提(ti)(ti)高生(sheng)產效率(lv)，縮短電(dian)鍍(du)時間(jian)，故(gu)開發鍍(du)鉻(ge)新型(xing)高效低成(cheng)本的(de)(de)添(tian)(tian)加(jia)劑(ji)(ji)具有(you)十(shi)分重要(yao)的(de)(de)意(yi)義。但近(jin)年來鍍(du)鉻(ge)添(tian)(tian)加(jia)劑(ji)(ji)的(de)(de)研究熱點是稀土(tu)陽(yang)離(li)(li)子添(tian)(tian)加(jia)劑(ji)(ji)，電(dian)流(liu)(liu)效率(lv)可提(ti)(ti)高1.3倍(bei)，即可達(da)到17.1%,而(er)市面(mian)(mian)上所售(shou)為(wei)(wei)(wei)含稀土(tu)陽(yang)離(li)(li)子的(de)(de)氟(fu)化物或氟(fu)化配(pei)合(he)物作為(wei)(wei)(wei)鍍(du)鉻(ge)添(tian)(tian)加(jia)劑(ji)(ji)，其價格較高，穩定性較差，而(er)氟(fu)化物對陽(yang)極鉛的(de)(de)腐(fu)蝕(shi)也很嚴(yan)重，使(shi)用戶望而(er)生(sheng)畏。即使(shi)使(shi)用鉛銻、鉛銻錫合(he)金為(wei)(wei)(wei)陽(yang)極，腐(fu)蝕(shi)仍有(you)存在(zai)。值得慶幸的(de)(de)是，目前開發的(de)(de)有(you)機(ji)添(tian)(tian)加(jia)劑(ji)(ji)，不(bu)含稀土(tu)添(tian)(tian)加(jia)劑(ji)(ji)，也不(bu)含氟(fu)化物，已經面(mian)(mian)市多年，在(zai)提(ti)(ti)高鍍(du)鉻(ge)電(dian)流(liu)(liu)效率(lv)方面(mian)(mian)可以(yi)達(da)到20%以(yi)上，而(er)且在(zai)整平性和光亮度上也有(you)顯(xian)著的(de)(de)提(ti)(ti)高。

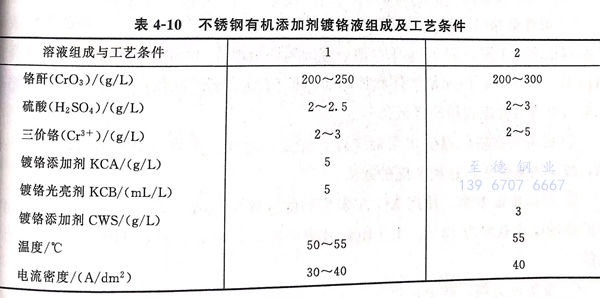

2. 不銹鋼有機添加劑鍍(du)鉻(ge)液組成及工藝條(tiao)件見(jian)表4-10
3. 說明
①. KCA添加(jia)劑(ji)和(he)KCB光(guang)亮(liang)劑(ji)均為國產有機(ji)磺酸類物，具有極強的(de)抗氧化性(xing)，在鉻酸中不被(bei)(bei)氧化分(fen)解。A劑(ji)具有提(ti)高整平度(du)(du)、快速(su)沉(chen)積鉻層(ceng)的(de)作(zuo)用(yong)(yong)(yong)，B劑(ji)具有提(ti)高光(guang)亮(liang)度(du)(du)和(he)硬度(du)(du)的(de)作(zuo)用(yong)(yong)(yong)，兩者(zhe)相互配合(he)使(shi)用(yong)(yong)(yong)，可(ke)使(shi)光(guang)亮(liang)度(du)(du)相得益彰的(de)增(zeng)大(da)。B劑(ji)與(yu)其(qi)他類型鍍鉻添加(jia)劑(ji)合(he)用(yong)(yong)(yong)也可(ke)提(ti)高鍍鉻層(ceng)的(de)光(guang)亮(liang)度(du)(du)，是一種(zhong)(zhong)廣譜(pu)光(guang)亮(liang)劑(ji)，但不可(ke)過量使(shi)用(yong)(yong)(yong)，以免增(zeng)大(da)內應力(li)(li)，發(fa)生(sheng)脆性(xing)作(zuo)用(yong)(yong)(yong)。［這兩種(zhong)(zhong)添加(jia)劑(ji)和(he)光(guang)亮(liang)劑(ji)經常(chang)被(bei)(bei)采用(yong)(yong)(yong)，與(yu)同種(zhong)(zhong)類型外國產品相比并(bing)不遜色。不銹鋼(gang)直接鍍鉻時，在施鍍開始時采用(yong)(yong)(yong)電流(liu)階(jie)梯式升高，從3A/d㎡2、3.5A/dm、4A/dm.....至額(e)定電流(liu)密度(du)(du)，每次電流(liu)升高間隔幾(ji)分(fen)鐘，以提(ti)高鉻層(ceng)的(de)結合(he)力(li)(li)，此時產生(sheng)氫(qing)氣還原表面氧化膜(mo)。
②. CWS鍍鉻(ge)(ge)添加劑主(zhu)要(yao)(yao)組(zu)成為(wei)酰化烷基磺酸，由國外進口，價格比國產要(yao)(yao)稍(shao)高(gao)些，可獲得光亮、細致(zhi)的鉻(ge)(ge)層(ceng)，當電流密度(du)在(zai)40A/d㎡,每(mei)小時可鍍得0.04mm,鉻(ge)(ge)層(ceng)維氏硬度(du)可達800HV。
二(er)、XG-A鍍(du)鉻(ge)走位(wei)劑(ji)
1. 鍍液成(cheng)分及操作(zuo)條件
鉻酐 120~250g/L(Bé12°~23°)
硫(liu)酸 0.6~1.2g/L[m(鉻酐）：m(硫(liu)酸）＝200:1]
三價鉻 0.5~3.0g/L(開(kai)缸時）
XG-A走位(wei)(wei)劑 1~2g/L(消(xiao)耗量：每添加1kg鉻(ge)酐(gan)時補加走位(wei)(wei)劑10g)
溫度 32~50℃ 、 電流(liu)密(mi)度 15~50A/d㎡
2. 經濟效益
①. 可降(jiang)低鉻(ge)(ge)(ge)(ge)酐(gan)(gan)(gan)濃(nong)度，形狀簡單的(de)產品鉻(ge)(ge)(ge)(ge)酐(gan)(gan)(gan)取(qu)(qu)下限，如150g/L,凹凸較復雜(za)的(de)產品則鉻(ge)(ge)(ge)(ge)酐(gan)(gan)(gan)取(qu)(qu)上限，如250g/L.而通(tong)常的(de)裝飾鉻(ge)(ge)(ge)(ge)鍍液的(de)鉻(ge)(ge)(ge)(ge)酐(gan)(gan)(gan)高達350g/L,可降(jiang)低鉻(ge)(ge)(ge)(ge)酐(gan)(gan)(gan)40%~70%,因(yin)而使鍍件(jian)和掛具出槽(cao)時帶出的(de)鉻(ge)(ge)(ge)(ge)酐(gan)(gan)(gan)損(sun)耗(hao)減少，有利于含鉻(ge)(ge)(ge)(ge)廢水對六價鉻(ge)(ge)(ge)(ge)的(de)處(chu)理費用(yong)的(de)降(jiang)低。
②. 鍍(du)液可(ke)在較低溫度(du)32℃時工作，在夏季的(de)(de)氣溫下可(ke)以對鍍(du)鉻液停(ting)止(zhi)供熱保溫，減少用(yong)電費用(yong)，達到節(jie)能的(de)(de)效果。
③. 提(ti)高電(dian)流(liu)效率，使(shi)用XG-A走位劑的鍍(du)鉻(ge)電(dian)流(liu)效率可達18%~25%,而標準鍍(du)鉻(ge)的電(dian)流(liu)效率為13%.由于電(dian)流(liu)效率的提(ti)高，可減(jian)少(shao)鍍(du)鉻(ge)時間1/3,可減(jian)少(shao)用電(dian)量。
④. 覆蓋能(neng)(neng)力高(gao)，普通鍍鉻深(shen)孔能(neng)(neng)鍍進25%~30%,而用XG-A走位劑的深(shen)孔能(neng)(neng)鍍進80%以上，使鍍層厚(hou)度的分(fen)布(bu)也較均(jun)勻(yun)。

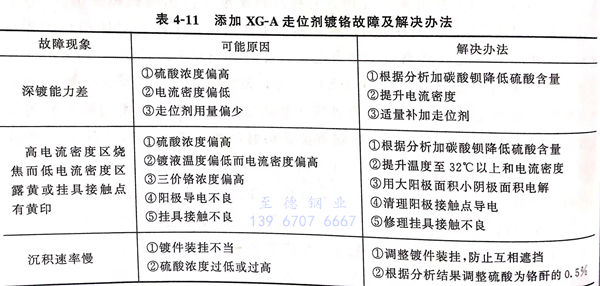

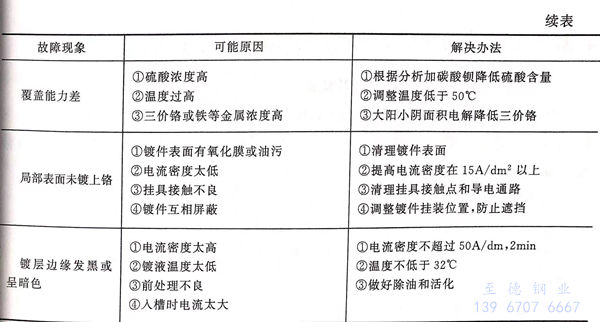

3. 常(chang)見故障及解決(jue)辦法(fa)見表4-11。
