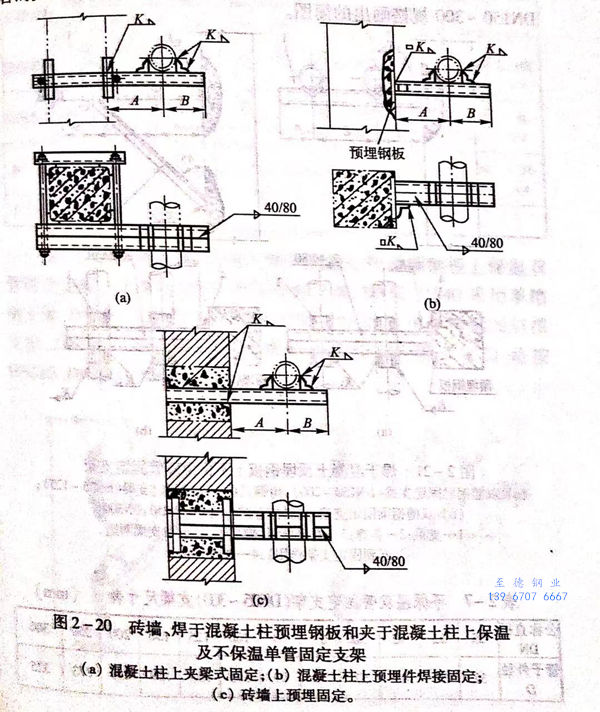

1. 磚墻焊于混凝土柱(zhu)預埋鋼板和(he)夾于混凝土柱(zhu)上保溫及(ji)不保溫單管固定支架


  這類支架對(dui)于不(bu)保溫(wen)DN250~300 管(guan)和 DN125~300保溫(wen)單管(guan)的(de)安裝,如圖2-20。




2. 焊于混凝土柱預埋鋼(gang)板(ban)上不保(bao)溫雙管固(gu)定(ding)支(zhi)架(jia)和保(bao)溫雙管固(gu)定(ding)支(zhi)架(jia)

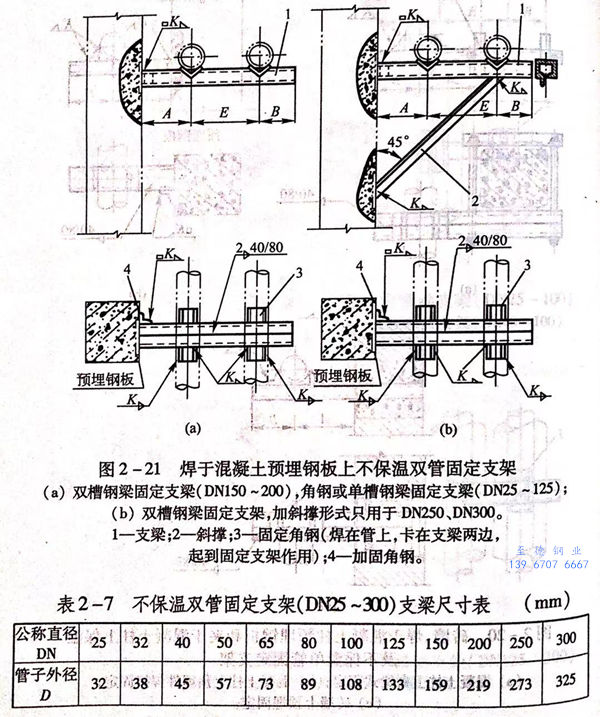

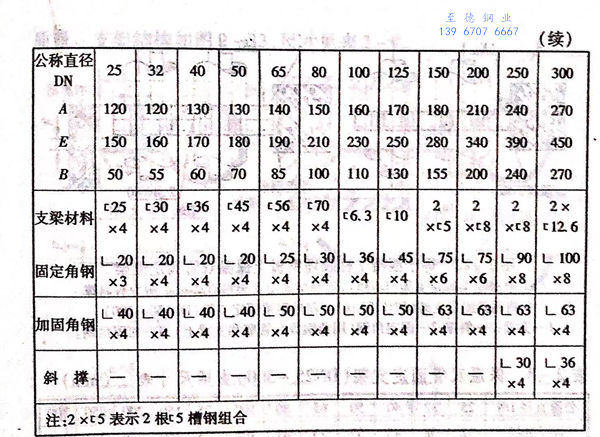

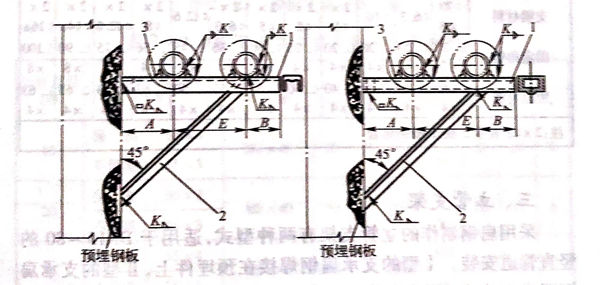

   圖2-21和(he)表2-7給出(chu)了焊于混凝土柱預埋鋼板上(shang)不保溫雙管(guan)固(gu)定(ding)支架(jia)。該支架(jia)DN25~125規格(ge)中支梁材料為角(jiao)鋼或單槽鋼,在DN150~300規格(ge)中支梁材料一律采用雙槽鋼復合式,DN250、DN300的兩個規格(ge)支架(jia)上(shang)還(huan)要加斜(xie)撐。圖2-21 是(shi)按(an)DN150~300規格(ge)畫出(chu)的簡(jian)圖。



表 7.jpg

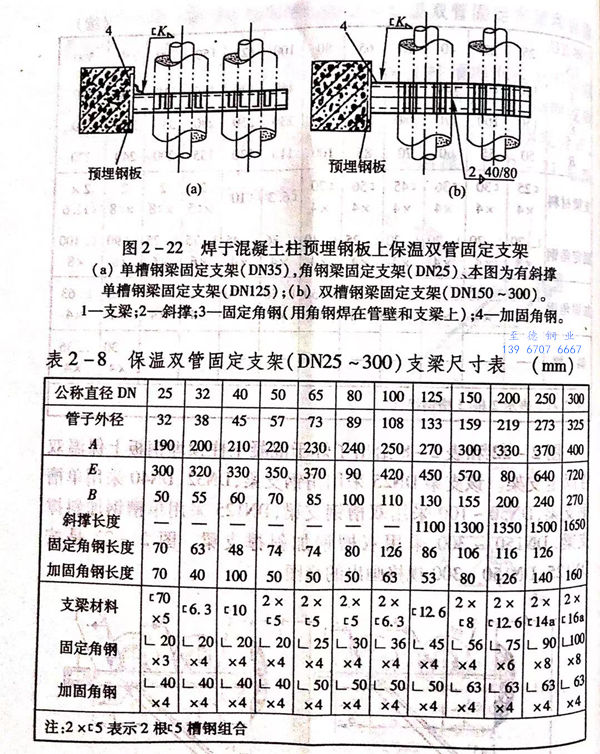

  圖(tu)(tu)2-22和(he)表2-8給出了焊于(yu)混凝土柱預埋鋼(gang)(gang)(gang)板上保溫雙管固定支(zhi)架。該支(zhi)架DN25采(cai)(cai)用(yong)(yong)角鋼(gang)(gang)(gang)支(zhi)梁(liang)(liang),DN32、DN40 采(cai)(cai)用(yong)(yong)單槽鋼(gang)(gang)(gang)支(zhi)梁(liang)(liang),DN50~100采(cai)(cai)用(yong)(yong)雙槽鋼(gang)(gang)(gang)支(zhi)梁(liang)(liang),DN125采(cai)(cai)用(yong)(yong)單槽鋼(gang)(gang)(gang)加(jia)斜撐支(zhi)梁(liang)(liang),DN150~300 采(cai)(cai)用(yong)(yong)雙槽鋼(gang)(gang)(gang)加(jia)斜撐支(zhi)梁(liang)(liang)。圖(tu)(tu)2-22是按DN125、DN150~300 規(gui)格畫出的簡圖(tu)(tu)。
