1. 磚墻(qiang)埋設和焊于(yu)混凝(ning)土柱預埋鋼板上的不保溫單(dan)管滑動支(zhi)架(jia)

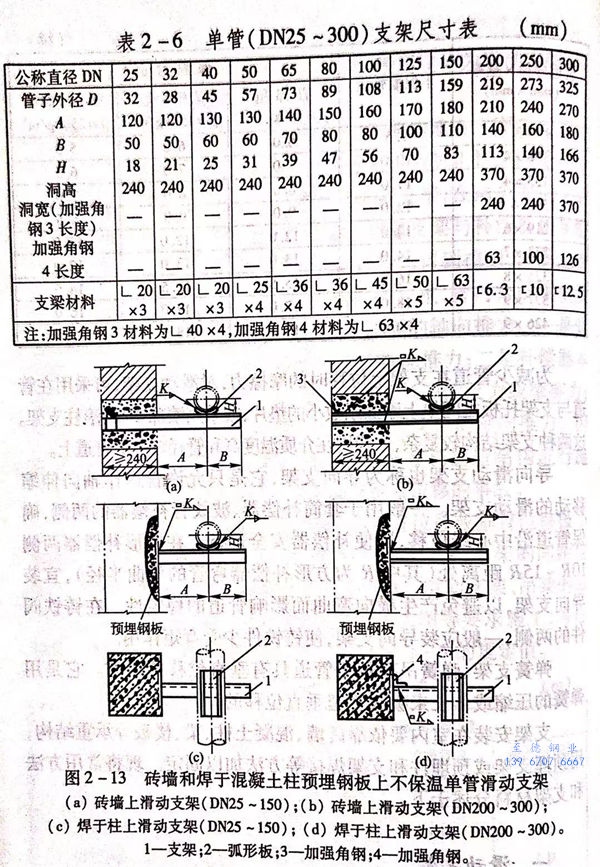

 此類支架安設方(fang)式如圖(tu)2-13所示(shi),結構(gou)材料和尺寸見表2-6。


表 6.jpg


2. 焊于混凝土柱(zhu)預(yu)埋鋼(gang)板上(shang)和夾于混凝土柱(zhu)上(shang)的不(bu)保(bao)溫雙(shuang)管(guan)滑(hua)動(dong)支架

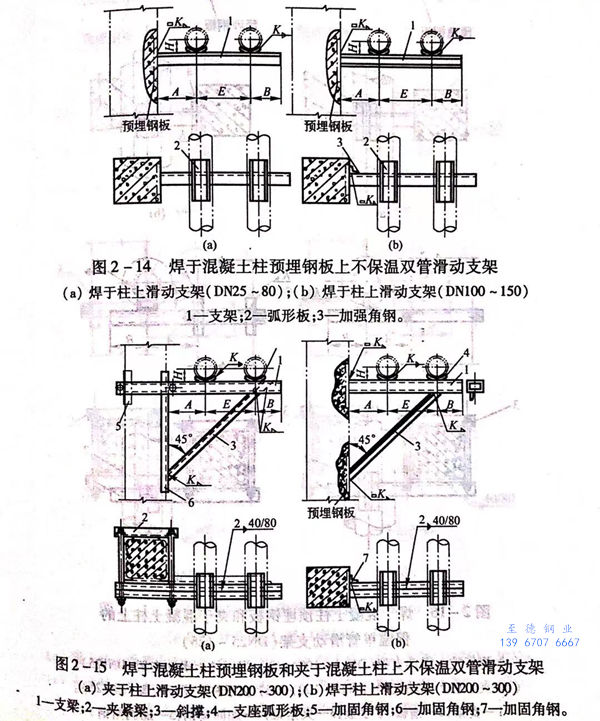

  DN25~80的管道(dao)支(zhi)梁(liang)只要焊在(zai)預(yu)埋鋼(gang)(gang)板上即可(ke),隨著管道(dao)直徑增(zeng)加,支(zhi)梁(liang)承(cheng)重增(zeng)加,支(zhi)梁(liang)角鋼(gang)(gang)加大(da)并增(zeng)加“加強角鋼(gang)(gang)”以增(zeng)強根部受(shou)力(li)狀況,或者支(zhi)梁(liang)材(cai)料改(gai)為槽鋼(gang)(gang),并加斜撐(cheng)。詳見圖2-14、圖2-15。


3. 焊于混凝(ning)土(tu)預埋鋼板和夾于混凝(ning)土(tu)柱(zhu)上保溫單(dan)管(guan)滑(hua)動支架這類支架的安(an)裝(zhuang),詳見圖2-16、圖2-17。




4. 焊于混凝土預埋鋼板上保(bao)溫雙管滑動(dong)支架

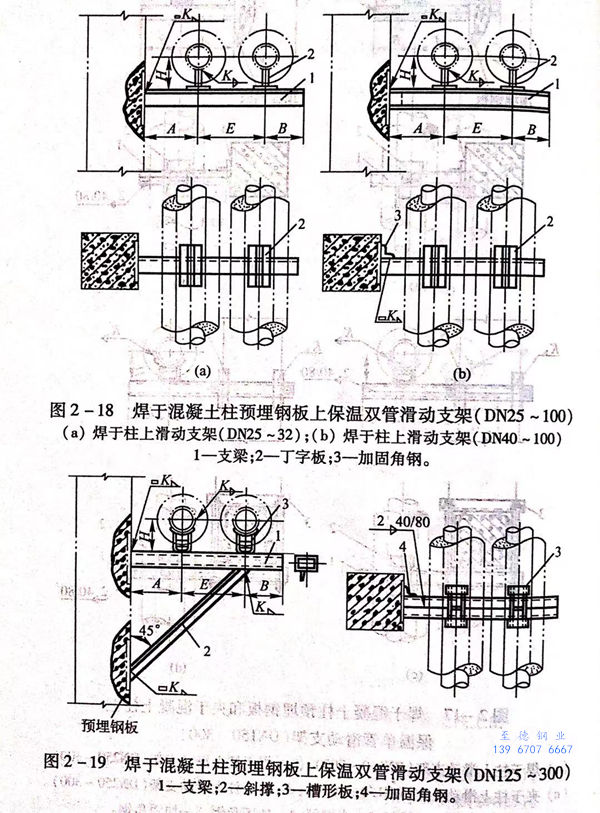

  此類(lei)支(zhi)架適用于DN25~100及DN125~300的結(jie)構,分別見圖2-18、圖2-19。
