對不(bu)銹(xiu)鋼管道支、吊(diao)架制(zhi)作,其選型(xing)、材質(zhi)、加工尺寸(cun)應符合設計要求,要檢(jian)查(cha)其加工合格(ge)證或按施工圖核對。焊接質(zhi)量要牢固(gu),無(wu)漏焊、裂(lie)紋等缺陷。支、吊(diao)架外(wai)形規整,焊縫表面光潔,整體美觀大方。對于工廠(chang)加工的(de)產(chan)品,每(mei)一品種應抽查(cha)10%,且不(bu)得小(xiao)于3件。
不銹鋼管(guan)道支、吊架安裝與固定一般有埋栽、夾于柱上、預埋件焊接、用膨脹螺栓或射釘固定等多種方法。在各種支、吊架結構圖、表中已對固定方法作了說明,施工要點分析如下。
1. 埋栽法
其施工(gong)步(bu)驟(zou)為(wei)(wei)放線(xian)(xian)、支(zhi)(zhi)(zhi)架位(wei)置定位(wei)、打洞(dong)(dong)(dong)、插(cha)(cha)(cha)埋支(zhi)(zhi)(zhi)梁(liang)(liang)(liang)。放線(xian)(xian)也稱放坡,按管道的設計安(an)裝標(biao)(biao)高(gao)及(ji)坡度要求(qiu),在墻壁上(shang)用墨線(xian)(xian)彈(dan)畫(hua)出管道安(an)裝坡度線(xian)(xian),或以兩端(duan)為(wei)(wei)基(ji)準點、確定標(biao)(biao)高(gao)后(hou),按支(zhi)(zhi)(zhi)架距離(li)算出每點標(biao)(biao)高(gao),在每個點畫(hua)出十字(zi)線(xian)(xian)及(ji)打洞(dong)(dong)(dong)方塊線(xian)(xian)。打洞(dong)(dong)(dong)時(shi)(shi)用錘擊(ji)扁鑿,沿(yan)硅縫先取下(xia)整(zheng)磚,切斷磚時(shi)(shi)要用力適當,以免影響洞(dong)(dong)(dong)線(xian)(xian)以外的結構,洞(dong)(dong)(dong)口(kou)尺寸(cun)及(ji)深度依支(zhi)(zhi)(zhi)架要求(qiu)定。打洞(dong)(dong)(dong)完畢清除洞(dong)(dong)(dong)內(nei)(nei)垃圾,然后(hou)澆水,使洞(dong)(dong)(dong)內(nei)(nei)四(si)周濕透。插(cha)(cha)(cha)埋支(zhi)(zhi)(zhi)梁(liang)(liang)(liang)時(shi)(shi),先在支(zhi)(zhi)(zhi)梁(liang)(liang)(liang)上(shang)畫(hua)出應插(cha)(cha)(cha)入(ru)的深度,以保證每個支(zhi)(zhi)(zhi)梁(liang)(liang)(liang)插(cha)(cha)(cha)入(ru)深度相同、滑動支(zhi)(zhi)(zhi)座的中心在一(yi)條直線(xian)(xian)上(shang)。插(cha)(cha)(cha)入(ru)前(qian)可用細石(shi)混凝土(tu)先填入(ru)一(yi)部分,最(zui)后(hou)用碎石(shi)擠牢固并抹平洞(dong)(dong)(dong)口(kou)。埋栽(zai)的支(zhi)(zhi)(zhi)梁(liang)(liang)(liang)應平正(zheng)不扭曲。
2. 夾柱(zhu)法
不銹鋼管(guan)道沿柱安裝時,可采(cai)用支(zhi)梁(liang)(liang)(liang)和夾梁(liang)(liang)(liang)用螺栓夾緊在柱子上,將支(zhi)梁(liang)(liang)(liang)固定。安裝時,也(ye)要通過拉線或計算(suan)出每(mei)個柱上的支(zhi)梁(liang)(liang)(liang)標(biao)高,支(zhi)梁(liang)(liang)(liang)緊固前靠(kao)柱面部分應作(zuo)防腐處理(li),如刷紅(hong)丹漆。安裝后的支(zhi)梁(liang)(liang)(liang)應平正不扭曲。
3. 預埋件焊(han)接法(fa)
預埋(mai)(mai)件是配合土建施工(gong)時埋(mai)(mai)入的(de),預埋(mai)(mai)鋼(gang)板(ban)背面(mian)應焊(han)上帶鉤的(de)圓鋼(gang),以保(bao)證土建澆人混凝土后牢固(gu),帶鉤的(de)圓鋼(gang)可與(yu)混凝土中(zhong)的(de)鋼(gang)筋相焊(han)接(jie)。預埋(mai)(mai)件外表面(mian)要平(ping)正,標高偏差不大,這(zhe)樣(yang)才能保(bao)證支梁與(yu)其焊(han)接(jie)后符(fu)合要求。
在土建施工中也可采用埋(mai)設木磚(zhuan)留洞(dong)的方法,作為預埋(mai)件或埋(mai)栽支梁時第二次(ci)澆灌(guan)混凝(ning)土用。
4. 膨脹(zhang)螺(luo)栓或射釘固(gu)定法
這種方法(fa)適(shi)用于在(zai)沒(mei)有(you)預留孔(kong)洞的(de)磚石結(jie)構及(ji)沒(mei)有(you)預埋鋼板的(de)混凝土(tu)、鋼筋混凝土(tu)結(jie)構上安裝支架(jia)。在(zai)確(que)定支梁安裝位(wei)(wei)置后,并用支梁實物(wu)在(zai)安裝處確(que)定鉆(zhan)(zhan)孔(kong)位(wei)(wei)置,鉆(zhan)(zhan)孔(kong),打入膨(peng)脹(zhang)螺栓,將支梁用膨(peng)脹(zhang)螺栓的(de)螺母固緊。

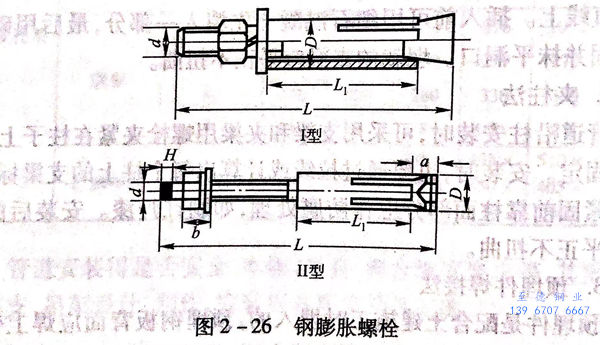

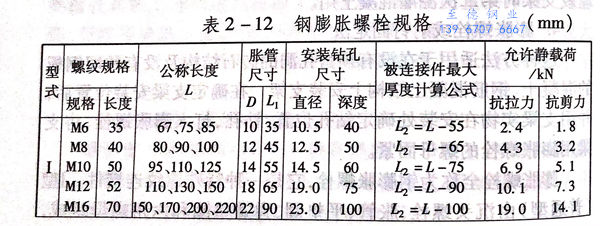

膨脹(zhang)螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)全稱為鋼(gang)膨脹(zhang)螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan),它是一(yi)(yi)種特殊螺(luo)(luo)(luo)紋(wen)連(lian)接件(jian)(jian)。型(xing)(普通型(xing))由沉(chen)頭(tou)螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)、脹(zhang)管、平(ping)墊(dian)圈、彈簧墊(dian)圈和六角螺(luo)(luo)(luo)母組成(cheng)(cheng)(cheng),如圖2-26所示。使用時先用沖擊(ji)鉆(zhan)在(zai)安(an)裝位(wei)置鉆(zhan)一(yi)(yi)個相應(ying)尺寸的(de)孔,鉆(zhan)成(cheng)(cheng)(cheng)的(de)孔必須與構(gou)件(jian)(jian)表面垂直(zhi),并將(jiang)(jiang)孔內碎(sui)屑清除干凈。再把(ba)螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)、脹(zhang)管裝人孔中,然(ran)后(hou)依次把(ba)構(gou)件(jian)(jian)(或(huo)設(she)備(bei))平(ping)墊(dian)圈、彈簧墊(dian)圈套在(zai)螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)上面,最后(hou)旋緊螺(luo)(luo)(luo)母,在(zai)旋緊螺(luo)(luo)(luo)母的(de)同時把(ba)螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)逐漸(jian)拔起,螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)底部呈錐形,將(jiang)(jiang)脹(zhang)管逐步脹(zhang)開(kai)與周圍磚體(ti)(ti)或(huo)混凝土固(gu)緊,使螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)、脹(zhang)管、螺(luo)(luo)(luo)母、構(gou)件(jian)(jian)(或(huo)設(she)備(bei))與墻體(ti)(ti)連(lian)接成(cheng)(cheng)(cheng)一(yi)(yi)個整體(ti)(ti)。I型(xing)不同之處(chu)是將(jiang)(jiang)沉(chen)頭(tou)螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)分(fen)成(cheng)(cheng)(cheng)螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)和錐形螺(luo)(luo)(luo)母兩個零(ling)件(jian)(jian),可以安(an)裝大型(xing)機器、設(she)備(bei),使用方法(fa)與I型(xing)相同。鋼(gang)膨脹(zhang)螺(luo)(luo)(luo)栓(shuan)(shuan)(shuan)規格(ge)見表2-12。
用射(she)(she)釘(ding)安裝支梁的方法(fa)與(yu)用膨脹螺栓法(fa)步驟相同,只(zhi)是(shi)用射(she)(she)釘(ding)槍(qiang)打人帶(dai)螺紋的射(she)(she)釘(ding),最后用螺母將支梁緊固。射(she)(she)釘(ding)規格為8mm~12mm,操(cao)作時就將射(she)(she)釘(ding)槍(qiang)頂(ding)住墻壁,用力壓死槍(qiang)頭后扣動(dong)扳機使射(she)(she)釘(ding)射(she)(she)入墻內。
