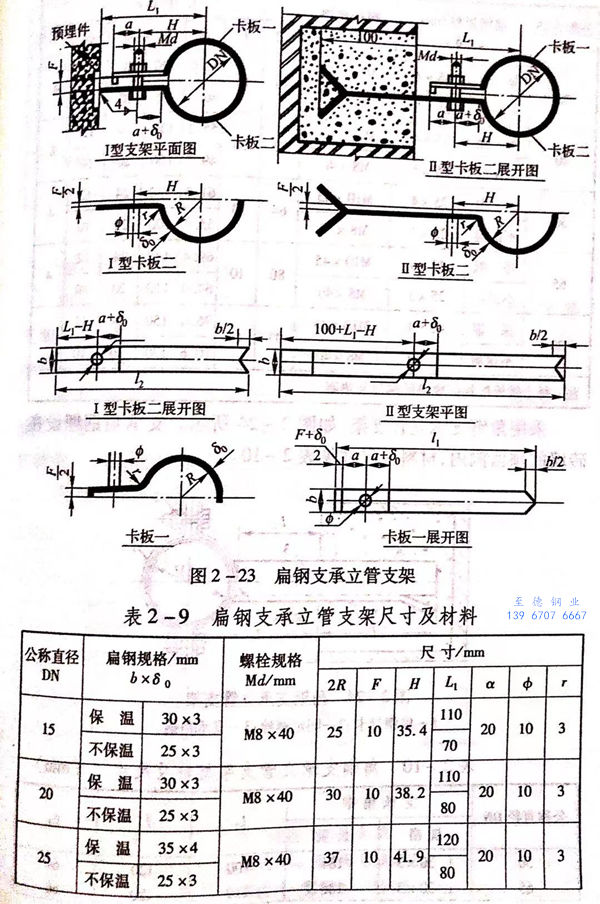

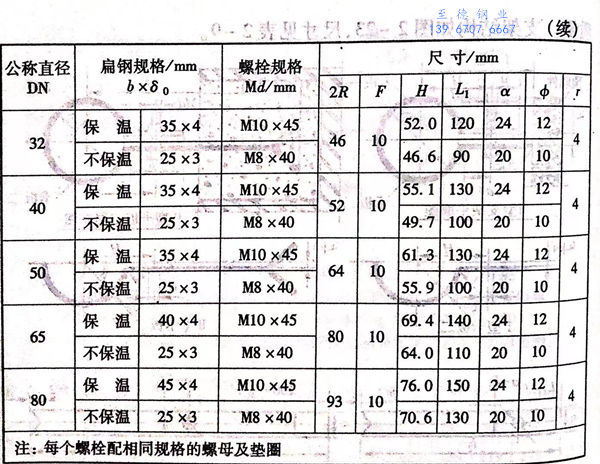

采用扁鋼(gang)制作的立管支(zhi)架有兩種型式,適用于DN15~80的堅直管道(dao)安裝。1型的支(zhi)承扁鋼(gang)焊接在預埋件上,I型的支(zhi)承扁鋼(gang)埋設在磚墻的預留洞內(nei)。這種支(zhi)架可承受不大(da)于3m的管道(dao)質量。支(zhi)架結構如(ru)圖 2-23,尺寸見(jian)表 2-9 。



表 9.1.jpg

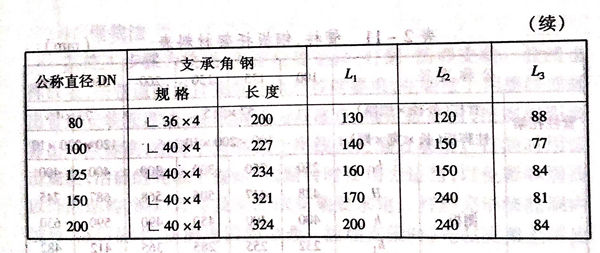

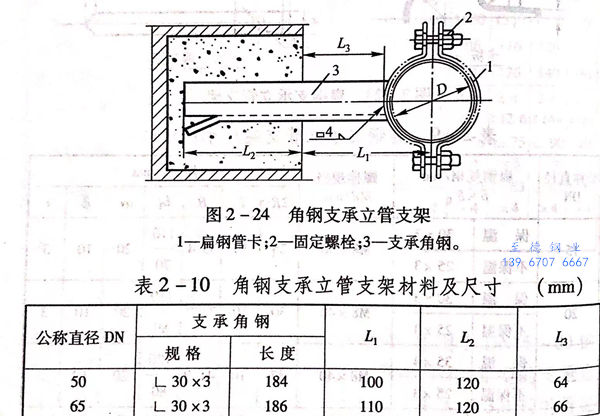

  采用角鋼支承立管支架,如圖 2-24 所(suo)示。 支承角鋼埋設在磚(zhuan)墻的(de)預(yu)留洞內,材料及(ji)尺(chi)寸見表 2-10 。
