在直流鈍化電位的基礎上疊加一定頻率和幅值的對稱方波對不銹鋼進行鈍化，獲得載波鈍化膜。載波鈍化膜的穩定性和耐蝕性遠優于直流鈍化膜。鈍化過程中方波參數的變化對載波鈍化膜的穩定性和耐蝕性有一定的影響。

 中科院金屬腐蝕與防(fang)蝕研究所杜天保等人(ren)用(yong)在(zai)直流電(dian)位的基礎(chu)上施加一個方(fang)波電(dian)波對1Cr25不銹鋼(gang)電(dian)極進(jin)行(xing)鈍化。

1. 電極

  為1Cr25不銹鋼圓棒Φ1.0cm,其化(hua)學成分(fen)為含鐵量(liang)67.2%,含鉻量(liang)25.7%,含錳量(liang)5.4%,含鉬(mu)量(liang)2%,含鎳(nie)量(liang)＜0.4%.采用環氧(yang)樹脂涂封(feng)電極(ji)，只露(lu)出工(gong)作表面，依次用400#、1000#金相砂紙(zhi)打(da)磨光亮，再用丙酮、一次蒸餾水(shui)沖洗干(gan)凈。

2. 鈍化

硫酸（H₂SO₄)  50g/L  、陰極還原時間  5分鐘  、陰極還原電位  -800mV 。然后進行載波鈍(dun)化。鈍(dun)化時直流(liu)電位恒定400mV。

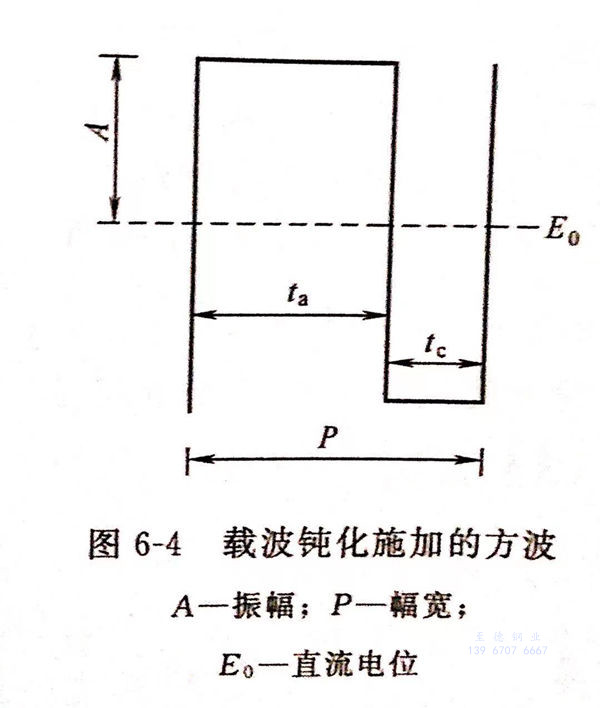

載波鈍(dun)化時在直流電位的基礎上疊(die)加方波鈍(dun)化時間10分(fen)鐘,得(de)到(dao)載波鈍(dun)化膜(mo)，所(suo)加方波見圖6-4。

3. 電位衰減曲線測定

  載波鈍化膜浸泡在溶液中，電位突然降至腐蝕電位時的時間定為衰減時間t_p。

4. 陽極極化曲(qu)線測定

當電位衰減至腐蝕電位時，以5mV/s的掃描速率進行陽極極化，測得最大活化電流i_s和維鈍電流i_p。

5. 陰極還原曲線的測定

載波鈍化膜浸泡在溶液中，控制電位在-650mV,測量陰極還原電流，電流突然上升時的時間定為活化時間t_a。

所有電位均相對于SCE，實驗在室(shi)溫中進行。
