1. 不銹鋼陽極氧化膜的制備

  不(bu)銹(xiu)鋼(gang)(gang)陽極(ji)氧(yang)化膜(mo)是在特定(ding)的(de)溶液中(zhong)（150~350g/L硫(liu)酸(suan)溶液），在過鈍化電位區的(de)特定(ding)電位下(xia)，用(yong)電化學方法(fa)在奧氏體(ti)不(bu)銹(xiu)鋼(gang)(gang)表面形(xing)成耐蝕性優良的(de)陽極(ji)氧(yang)化膜(mo)。

2. 不銹鋼陽極氧化(hua)膜的耐蝕性(xing)

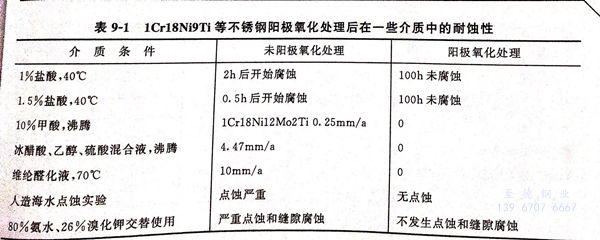

 a. 321不銹鋼陽極氧化處理后在一些介質中的耐蝕性見表9-1。

  不銹(xiu)鋼陽極氧化(hua)(hua)膜(mo)與自然鈍(dun)化(hua)(hua)膜(mo)、硝酸鈍(dun)化(hua)(hua)膜(mo)和彩色膜(mo)相(xiang)比，其(qi)耐(nai)蝕性(xing)呈數量級的增加，特別是抗點蝕和縫隙腐蝕更為(wei)有效。

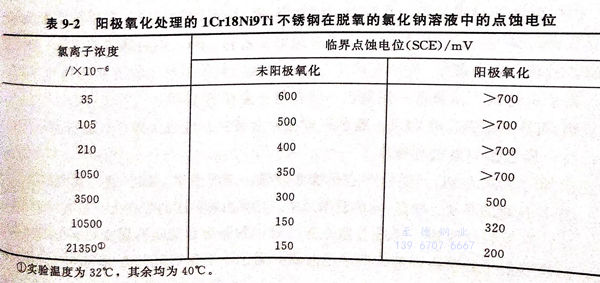

 b. 不(bu)銹鋼(gang)陽極(ji)氧化處理后在不(bu)同(tong)氯離子濃(nong)度的水溶液中(zhong)的點蝕電位見表(biao)9-2，臨界(jie)點蝕電位（相對(dui)于SCE飽和(he)甘汞電極(ji)電位）大幅度升高(gao)。

 c. 實驗(yan)溫(wen)度為32℃,其余均為40℃。

3. 陽極氧化處理后的(de)不銹(xiu)鋼的(de)實際使用

  陽極氧化處理后的321不銹鋼 和316Ti不銹鋼在化工生產中的實際使用表明，在提高設備使用壽命和防止點蝕及縫隙腐蝕方面效果顯著。例如交替接觸氨水和溴化鉀溶液的高壓進樣閥，長期以來存在著材料點蝕和縫隙腐蝕問，經過試用證明，陽極氧化的不銹鋼可以勝任。
