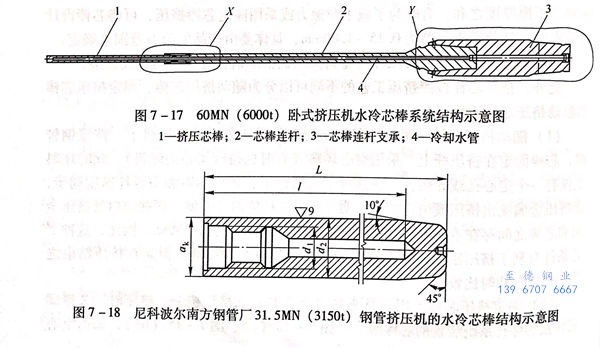

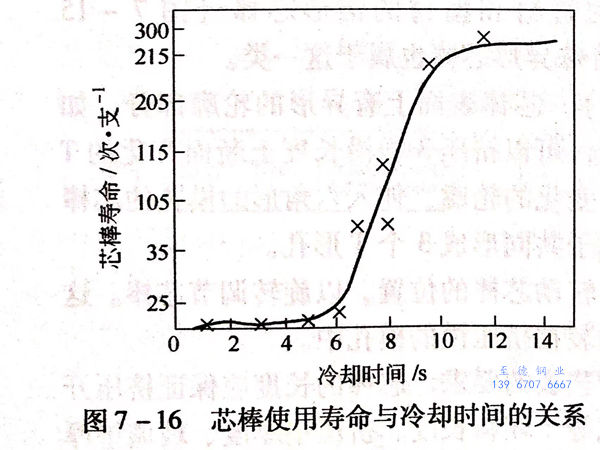

圖7-16所示為芯棒使用壽命與冷卻時間的關系。由圖7-16可知芯棒的冷卻時間越長,冷卻得越充分,其使用壽命越長。圖7-17所示為德國SMS公司設計制造的60MN(6000t)臥式管棒型材擠壓機帶有內水冷裝置的芯棒系統結構。圖7-18所示為尼科波爾南方不銹(xiu)鋼管廠3150噸鋼管擠壓上采用的水冷芯棒結構。



  在現代(dai)的(de)管型材臥式擠壓機上,比較(jiao)普遍(bian)地采用水冷(leng)(leng)芯棒,其冷(leng)(leng)卻(que)水是通過沿芯棒水平軸心鉆孔(kong)(前端有50~100mm未鉆穿(chuan))進入,實現循環水冷(leng)(leng)卻(que)芯棒。使用結果表(biao)明,當鉆孔(kong)的(de)直徑等于芯棒直徑的(de)三分之一時(shi),將得到(dao)滿意的(de)冷(leng)(leng)卻(que)效(xiao)果,此(ci)時(shi),冷(leng)(leng)卻(que)系統水的(de)壓力不能低于100kPa(約10個大氣壓)。


  在55MN(5500t)大型的雙擠壓筒的擠壓機上,也有采用外冷式芯棒的。無論是內冷式芯棒還是外冷式芯棒,擠壓時芯棒的外表面層金屬仍承受著最高的加熱溫度(800℃),而在芯棒壁比較深層的金屬溫度逐漸降低,直到內表面冷卻溫度降至50~70℃.如此大的內外表面溫差,在芯棒的表面上會引起較大的張應力。芯棒使用溫度的周期性變化,導致芯棒表面產生熱疲勞裂紋。擠壓芯棒的這種工況條件,要求選擇有較高沖擊韌性的材料來制造芯棒。對于水冷芯棒的材料要求在20~65℃溫度范圍內,沖擊韌性不應小于0.55~1.2MPa.此外,為了避免芯棒的彎曲變形,其材料應具有一定的強度和足夠的熱穩定性。當擠壓不銹鋼管時,芯棒的材料在20~650℃溫度范圍內的屈服極限應大于1080~1400MPa,當其σ.過低或冷卻不足時芯棒在使用中會導致縮頸或變細而報廢。在正常情況下,擠壓不銹鋼管時,水冷芯棒的使用壽命平均為100~150次/支。根據使用條件,每支芯棒擠壓不銹(xiu)鋼管(guan)的產量為1~40t。


 一般(ban)在擠(ji)壓芯棒(bang)的(de)結(jie)構上,550~600mm的(de)長度上是一個錐(zhui)度(約為0.5~0.6mm).減(jian)小錐(zhui)度,將使金屬沿芯棒(bang)流動時的(de)摩擦(ca)力增(zeng)加,提高了芯棒(bang)中的(de)拉應力。增(zeng)加錐(zhui)度將導(dao)致(zhi)擠(ji)壓制品尺寸的(de)變化。


 當擠壓高(gao)溫合金時,為了在芯棒上能保留玻璃潤(run)滑劑,芯棒的端部可以套上一個針墊。
