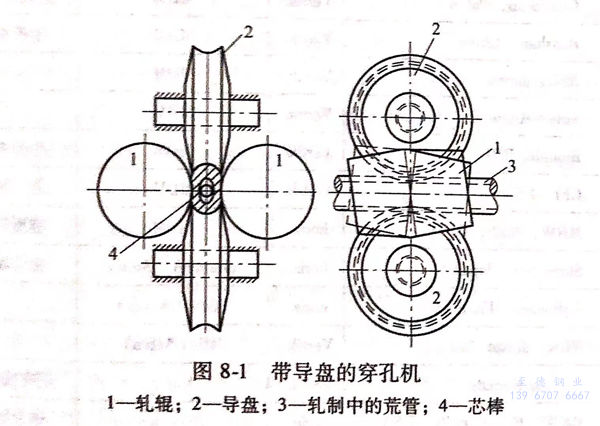

狄賽爾穿孔機與一般輥式斜軋穿孔機的區別在于它裝設了旋轉的導盤,這種穿孔機的軋輥配置如圖8-1所示。狄賽爾穿孔機軋輥的安裝和工作情況與一般的輥式穿孔機一樣,穿孔機上的導盤與一般導輥的作用一樣,可以將工件支持在軋輥之間所需要的位置,此外,導盤還可引導工件,使之沿軋制中心線前進。

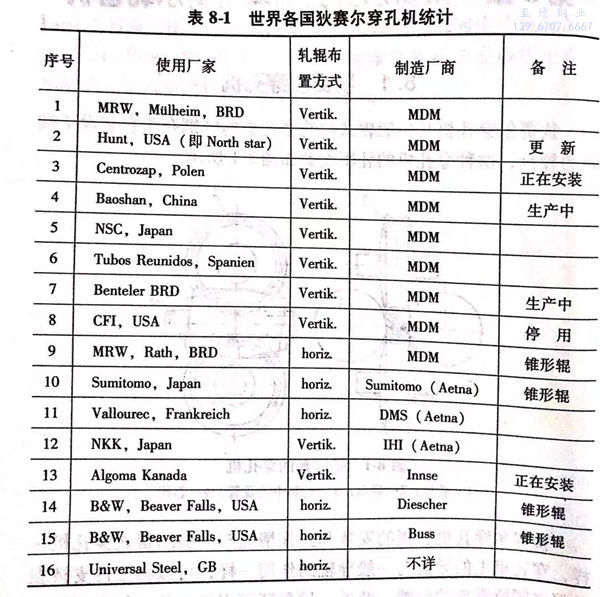

早期狄賽爾穿孔機的(de)(de)(de)導盤(pan)(pan)直徑近1m,由于(yu)其(qi)旋轉速度(du)高,可(ke)達(da)14~16m/s,對(dui)于(yu)穿孔坯表(biao)面起著磨(mo)光和輾(zhan)平的(de)(de)(de)作用(yong)。根據1985年MDM的(de)(de)(de)統計,世界各(ge)國安裝有16臺狄賽爾穿孔機,如表(biao)8-1所示。表(biao)中的(de)(de)(de)Vertik.和horiz.是指軋輥布(bu)(bu)置而言,Vertik.是指軋輥采(cai)用(yong)上、下布(bu)(bu)置,歐美各(ge)國稱這(zhe)種穿孔機的(de)(de)(de)導盤(pan)(pan)布(bu)(bu)置為“9時-3時式”(導盤(pan)(pan)水平布(bu)(bu)置,如同時鐘(zhong)的(de)(de)(de)9點及3點鐘(zhong));horiz.是指軋輥采(cai)取水平布(bu)(bu)置,而導盤(pan)(pan)布(bu)(bu)置為時-6時式”(呈垂直布(bu)(bu)置,如同時鐘(zhong)的(de)(de)(de)12點及6點鐘(zhong))。
