鎳基釬料常用于不銹鋼的真空釬焊，也可用于不銹鋼在保護性氣氛爐中的釬焊，但要求保護性氣氛非常純凈干燥，如要求氫氣露點低于-50°℃,氬氣露點低于-60℃.鎳基釬料釬焊不銹鋼接頭的特點是：接頭耐腐蝕、抗氧化，高溫性能好，某些鎳基釬料釬焊的接頭工作溫度可達900℃以上。表3-2中列出了不銹鋼釬焊的常用鎳基釬料。

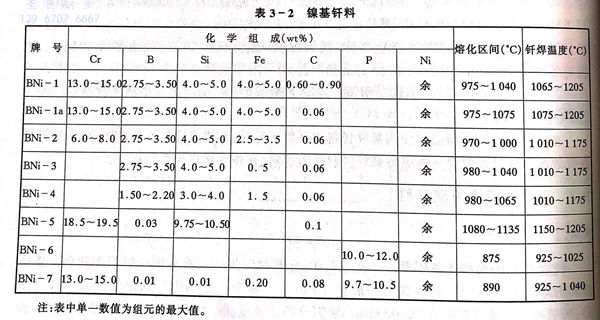

表 2.jpg


  BNi-1、BNi-1a和BNi-2屬Ni-Cr-Si-B系(xi)釬(han)(han)(han)(han)(han)料，當(dang)釬(han)(han)(han)(han)(han)焊(han)時采(cai)用適當(dang)的(de)(de)(de)(de)(de)釬(han)(han)(han)(han)(han)縫(feng)(feng)間隙、釬(han)(han)(han)(han)(han)焊(han)溫度和保溫時間，釬(han)(han)(han)(han)(han)縫(feng)(feng)中的(de)(de)(de)(de)(de)B、C、Si可(ke)(ke)向母材中充分擴散，釬(han)(han)(han)(han)(han)縫(feng)(feng)組織基(ji)本為含(han)鉻的(de)(de)(de)(de)(de)鎳基(ji)固溶(rong)(rong)體(ti)。由此不僅釬(han)(han)(han)(han)(han)縫(feng)(feng)的(de)(de)(de)(de)(de)強(qiang)度高(gao)、塑性(xing)好、抗氧化、耐腐蝕，而且其(qi)重熔(rong)溫度也可(ke)(ke)得到提高(gao)，釬(han)(han)(han)(han)(han)焊(han)接頭可(ke)(ke)承受高(gao)溫及大(da)應(ying)力。在這(zhe)三種釬(han)(han)(han)(han)(han)料中，BNi-1和BNi-1a的(de)(de)(de)(de)(de)成(cheng)分、性(xing)能(neng)和用途(tu)基(ji)本相(xiang)同(tong)，只是(shi)BNi-1a的(de)(de)(de)(de)(de)成(cheng)分中碳含(han)量較低(di)(di)，釬(han)(han)(han)(han)(han)料的(de)(de)(de)(de)(de)流動性(xing)不如BNi-1,但(dan)釬(han)(han)(han)(han)(han)料對母材的(de)(de)(de)(de)(de)溶(rong)(rong)蝕作用減小，有利(li)于(yu)釬(han)(han)(han)(han)(han)焊(han)較薄的(de)(de)(de)(de)(de)部件(jian)。BNi-2釬(han)(han)(han)(han)(han)料的(de)(de)(de)(de)(de)特點是(shi)釬(han)(han)(han)(han)(han)料熔(rong)點低(di)(di)，相(xiang)應(ying)地所需的(de)(de)(de)(de)(de)釬(han)(han)(han)(han)(han)焊(han)溫度也較低(di)(di)。雖(sui)然釬(han)(han)(han)(han)(han)料的(de)(de)(de)(de)(de)抗氧化性(xing)因釬(han)(han)(han)(han)(han)料成(cheng)分中鉻含(han)量較低(di)(di)而稍(shao)有下降(jiang)，但(dan)仍能(neng)滿足許多工作條件(jian)的(de)(de)(de)(de)(de)要求。此外(wai)釬(han)(han)(han)(han)(han)料的(de)(de)(de)(de)(de)熔(rong)化區間小，釬(han)(han)(han)(han)(han)料的(de)(de)(de)(de)(de)流動填縫(feng)(feng)能(neng)力非常好。


  BNi-3和BNi-4為不含Cr的(de)(de)Ni-B-Si三元(yuan)釬料。BNi-3流動(dong)性好，尤其適于(yu)釬焊較長的(de)(de)搭接(jie)接(jie)頭(tou)。BNi-4含硼(peng)量較低，釬料熔化區(qu)間較大，對母(mu)材溶蝕較小，適于(yu)釬焊要求有(you)較大釬料圓(yuan)角的(de)(de)接(jie)頭(tou)和較薄的(de)(de)部件。


  BNi-5為不(bu)含硼的Ni-Cr-Si三元釬料。該釬料釬焊的接(jie)頭(tou)的性(xing)能與(yu)用途(tu)與(yu)BNi-1基本相同。由于不(bu)含硼，釬料對(dui)母材溶(rong)蝕小，適于釬焊較薄的部(bu)件(jian)，也可用于釬焊核(he)反(fan)應堆部(bu)件(jian)。但該釬料的熔點較高，釬焊溫度一般接(jie)近1200℃。

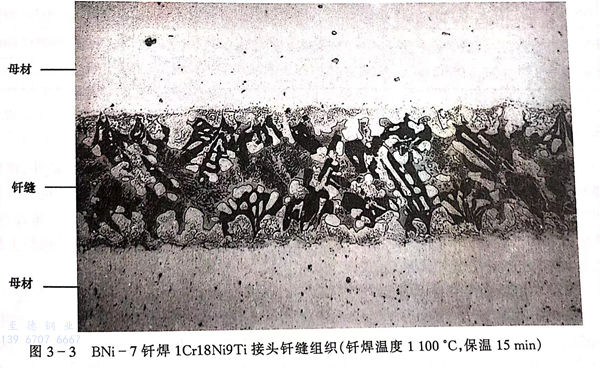

  BNi-6和BNi-7分別為(wei)Ni-P、Ni-Cr-P共晶合金(jin)，其(qi)熔點在(zai)鎳基(ji)釬(han)料(liao)最低，對不(bu)銹鋼溶蝕最小(xiao)，流(liu)動(dong)填(tian)縫能(neng)力強。但由于(yu)P原(yuan)子(zi)的原(yuan)子(zi)半徑大(da)，不(bu)易向母(mu)材擴散(san)，釬(han)焊接頭中有(you)較(jiao)多脆性相，釬(han)焊接強度較(jiao)低（見圖3-3)。




 上述所(suo)有鎳基(ji)釬(han)(han)(han)(han)料(liao)(liao)不能通過(guo)塑性加工成(cheng)形(xing)，供(gong)貨形(xing)式為(wei)粉末或非晶箔(bo)帶(dai)。粉末釬(han)(han)(han)(han)料(liao)(liao)在使(shi)用時(shi)，可以用加拿(na)大膠醋酸丁脂溶液粘涂在接頭處，也可以和聚乙烯醇(chun)水溶液混和后軋(ya)成(cheng)釬(han)(han)(han)(han)料(liao)(liao)箔(bo)帶(dai)后使(shi)用。但(dan)以箔(bo)帶(dai)形(xing)式使(shi)用時(shi)最好是使(shi)用非晶釬(han)(han)(han)(han)料(liao)(liao)箔(bo)帶(dai)。非晶釬(han)(han)(han)(han)料(liao)(liao)不僅純凈，而且成(cheng)分均勻，釬(han)(han)(han)(han)焊接頭的組織與(yu)力學(xue)性能也優于相同成(cheng)分的結晶態(tai)釬(han)(han)(han)(han)料(liao)(liao)。
