當水(shui)平(ping)管(guan)道向上垂直(zhi)彎(wan)曲(qu)成為立(li)(li)管(guan)敷設時,除在立(li)(li)管(guan)上安裝(zhuang)支(zhi)承立(li)(li)管(guan)支(zhi)架(jia)外,在彎(wan)管(guan)處(chu)還要用固定(ding)托(tuo)架(jia)將立(li)(li)管(guan)托(tuo)住,該托(tuo)架(jia)要承受立(li)(li)管(guan)及保溫層、立(li)(li)管(guan)上裝(zhuang)設的閥門附(fu)件等重量。

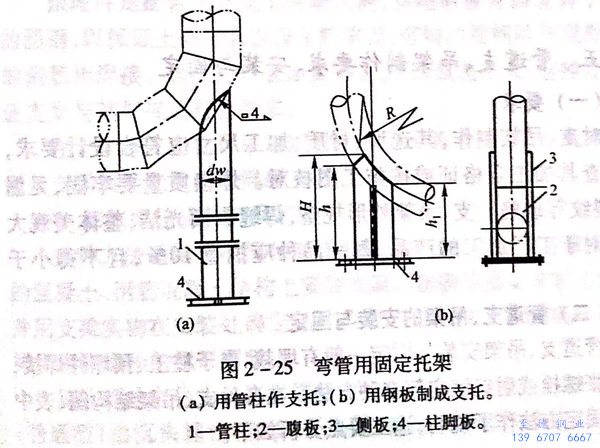

  彎管用固定托架可用管柱(zhu)(即一段管子)支(zhi)托,也可用鋼板(ban)作成(cheng)工字形(xing)(xing)支(zhi)托,其結構(gou)形(xing)(xing)式如圖2-25所示。支(zhi)托焊在柱(zhu)腳板(ban)上,柱(zhu)腳板(ban)可與(yu)地腳螺栓固定,或與(yu)基礎的預埋(mai)鋼板(ban)合而為一。

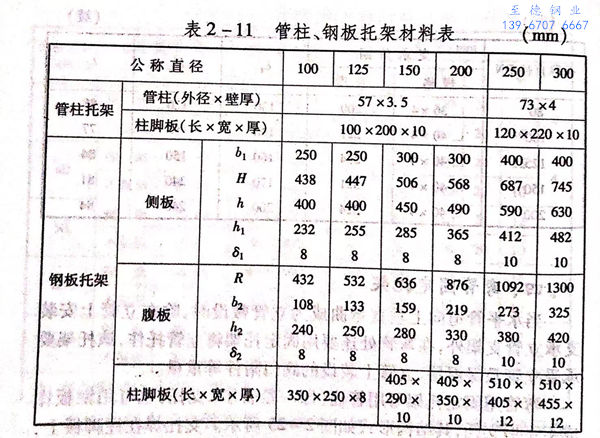

  DN100~300的彎(wan)管(guan)固定(ding)托架材料規格見(jian)表2-11.


表 11.jpg


 管道安裝得是(shi)否安全、牢固、平直、符合坡度要(yao)求(qiu)等(deng),其重要(yao)條件是(shi)支、吊(diao)架(jia)設(she)計、制作、安裝等(deng)各環節是(shi)否正確。
