一、布(bu)置室外給水管道
a. 總體要求
室外給水管道布置(zhi)的(de)要旨,是滿(man)足用戶對水量(liang)和水壓的(de)要求,盡可能縮短管線長度,減少(shao)土方量(liang),方便維(wei)修。
b. 其他要求
1. 小區內的給水管道通常要求與建筑物平行,進入用戶前應設閥門(men)井。

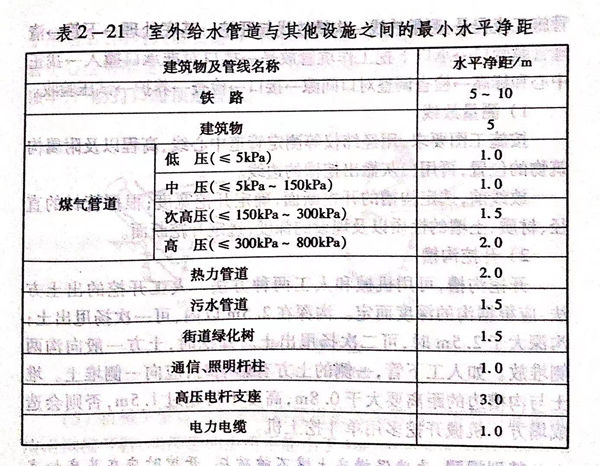

2. 室外給水管(guan)道與建筑(zhu)物及其他管(guan)道間(jian)的(de)距離應(ying)符合表2-21的(de)要(yao)求。
3. 配水干管每隔(ge)400m~600m應設置一個(ge)閥門(men)。
4. 干(gan)管的(de)位置應盡可能布置在兩(liang)側都有大用戶(hu)的(de)道路上,以減少配水支管的(de)數量。
5. 在管道的(de)隆起(qi)點及倒虹(hong)管的(de)上(shang)下游處(chu),要設進氣閥(fa)和排氣閥(fa),管道的(de)最(zui)低點要設泄水管和泄水閥(fa)。
二、室外給水管(guan)道敷設的(de)要求
a. 加裝套(tao)管保護
管(guan)道穿過公路及鐵路時(shi),應加裝套(tao)管(guan)保護(hu)。
b. 埋地(di)敷設
室外(wai)(wai)給水道采(cai)用(yong)埋地敷設。管(guan)道埋地的深(shen)(shen)度,應(ying)根據外(wai)(wai)部載荷、管(guan)材強度、管(guan)道布置情況,以及土(tu)(tu)質地基(ji)等因素確定。金屬(shu)(shu)管(guan)道覆(fu)土(tu)(tu)深(shen)(shen)度通常≥0.7m,非金屬(shu)(shu)管(guan)道的覆(fu)土(tu)(tu)深(shen)(shen)度通常為1.0m~1.2m,冰凍地區管(guan)道埋設的深(shen)(shen)度應(ying)在冰凍線以下(xia)。
三、室外直埋給(gei)水(shui)鑄鐵管
民用建筑的室外給水(shui)(shui)管道都采用埋地敷設。其直埋給水(shui)(shui)鑄鐵管施工流程是:測量(liang)放線→溝槽放線與開挖(wa)→基底處理→下(xia)管→清理管膛管口(kou)(kou)→承口(kou)(kou)下(xia)挖(wa)工作坑管放平→插(cha)口(kou)(kou)對(dui)準承口(kou)(kou)撞入→找正中心和標高(gao)→檢查(cha)調(diao)整對(dui)口(kou)(kou)間隙→接口(kou)(kou)→檢查(cha)→養護→試(shi)壓(ya)驗收。
a. 測量放線
按施工圖要求(qiu),用經緯(wei)儀等測定管道中心線(xian)、高程以(yi)及附(fu)屬構筑(zhu)物的位置(zhi),再用白灰撒出挖槽的邊線(xian)。
放線前,選定溝槽的開(kai)挖斷(duan)面,確定開(kai)挖寬(kuan)度(du);根據管材的直徑(jing)、材質、土壤的性質以(yi)及埋設的深度(du),選定開(kai)挖斷(duan)面。
b. 開挖溝槽
開(kai)挖溝槽(cao),可用(yong)機(ji)械和(he)人工兩種(zhong)方(fang)法。人工開(kai)挖的出(chu)土(tu)方(fang)法,應(ying)根據溝的深(shen)度而定(ding)。溝深(shen)在2.5m以(yi)內,可一(yi)次揚(yang)(yang)甩出(chu)土(tu);溝深(shen)大(da)于(yu)2.5m時,可二(er)次揚(yang)(yang)甩出(chu)土(tu)。開(kai)挖時,土(tu)方(fang)一(yi)般(ban)向溝兩側堆(dui)放。如人工下管,一(yi)側的土(tu)方(fang)有影響時,應(ying)向一(yi)側堆(dui)土(tu)。堆(dui)土(tu)與溝槽(cao)邊的距離要大(da)于(yu)0.8m,高度不得(de)超過1.5m,否則會造成塌方(fang)。機(ji)械開(kai)挖多用(yong)單斗(dou)挖土(tu)機(ji)。
特別提醒:為確(que)保槽底土壤不被破(po)壞,開挖(wa)時應在基底標(biao)高(gao)以(yi)上留(liu)出(chu)30cm左右的一(yi)層不挖(wa),留(liu)待(dai)人工清挖(wa)。
c. 基底處理(li)
溝(gou)底應是自然土層(ceng),若(ruo)是松土或礫石,應處(chu)理基(ji)(ji)底,防止管道(dao)發生不均勻(yun)下沉。處(chu)理基(ji)(ji)底應以施工圖的規(gui)定為準。
d. 下管
1. 下管前(qian),復測三通、閥(fa)門、消防栓的位置,以及排尺定位的工作坑位,尺寸如不合適,應(ying)調整,并清除(chu)槽底雜物。
2. 下管(guan)時,應從兩個檢(jian)查井的一端開(kai)始,若是承插管(guan),應使承口在(zai)前(qian),不要碰(peng)傷管(guan)道的防腐層。
3. 下管方法有人工和機械(xie)兩種,根據管材(cai)、管徑、溝槽及施工現場等條(tiao)件來選擇。

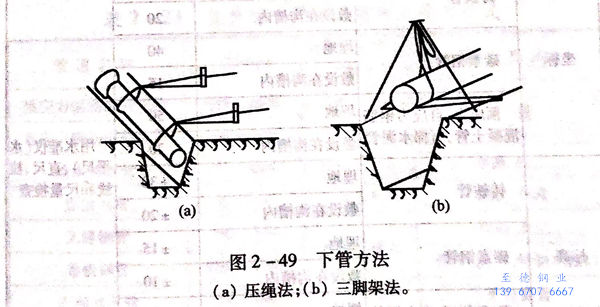

4. 人工下管(guan)有壓繩法(fa)和三(san)腳架(jia)法(fa),如圖2-49所示。它所用的(de)大(da)繩應堅(jian)固(gu)無(wu)斷股,吊裝(zhuang)時(shi)要統一指揮,動作要協(xie)調一致。管(guan)子吊起(qi)后,溝內人員要避開,而且必(bi)須戴安(an)全帽(mao)。下第一根(gen)管(guan)時(shi),管(guan)中(zhong)(zhong)心應對準(zhun)定位中(zhong)(zhong)心線,找(zhao)準(zhun)管(guan)底標高(gao),管(guan)的(de)末(mo)端應釘點樁擋(dang)住頂牢,嚴防打口(kou)時(shi)頂走管(guan)道。
5. 機(ji)(ji)械下(xia)管是用起重機(ji)(ji)將管道(dao)放入(ru)溝槽內(nei)。下(xia)管時(shi)起重機(ji)(ji)應沿溝槽開行,與溝邊的距離不能小于1m。
e. 穩(wen)管接(jie)口(kou)
按設計高程和(he)位置(zhi),將管子安(an)放在地基(ji)或基(ji)礎上,叫做穩管。
1. 穩(wen)(wen)管(guan)前,應將管(guan)口內外(wai)洗刷干凈(jing)。穩(wen)(wen)管(guan)時,將承插管(guan)的(de)(de)插口撞(zhuang)人承口內,對口四周的(de)(de)間隙要均勻(yun)一致,間隙的(de)(de)大(da)小(xiao)應符合規定。
2. 用套環接(jie)口(kou)(kou)(kou)時,穩好一(yi)根(gen)管子再安裝一(yi)個套環。用承(cheng)插(cha)接(jie)口(kou)(kou)(kou)時,穩好第一(yi)節管子后,要在(zai)承(cheng)口(kou)(kou)(kou)下墊滿灰漿(jiang)(jiang),再將第二(er)節管子插(cha)入(ru),將擠入(ru)管內的(de)灰漿(jiang)(jiang)從里口(kou)(kou)(kou)抹平。
3. 室外(wai)給(gei)水管(guan)道(dao)的(de)管(guan)材(cai),通(tong)常用(yong)鑄鐵管(guan)、鋼(gang)管(guan)石棉水泥管(guan)、預應力鋼(gang)筋混凝土及自應力鋼(gang)筋混凝土管(guan)等(deng)。管(guan)道(dao)接(jie)口的(de)具(ju)體(ti)方法見相關內容(rong)。
4. 給(gei)水管道(dao)安裝完(wan)畢,按規定試壓。

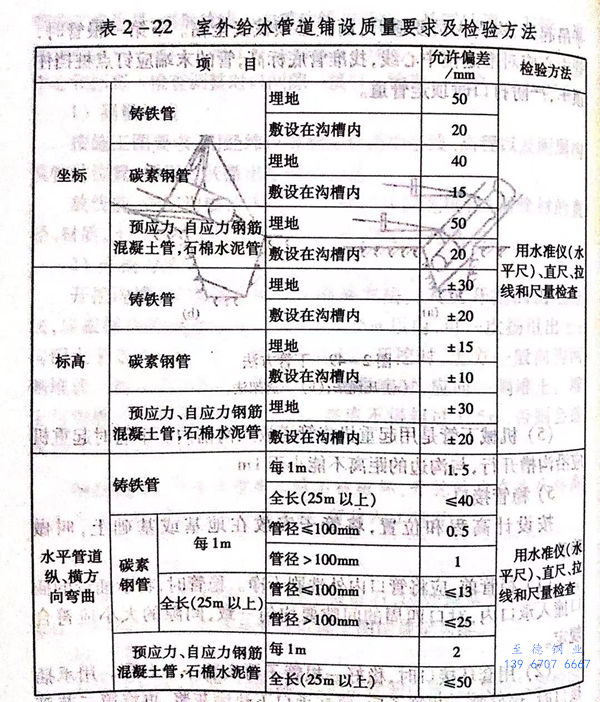

5. 鑄鐵管道(dao)的(de)鋪設質(zhi)量(liang)應符(fu)合表2-22的(de)規定(ding)。
f. 回填土
管(guan)(guan)道驗收合格,要(yao)及(ji)時(shi)回填(tian)土(tu),切忌晾溝。回填(tian)土(tu)時(shi),應確保管(guan)(guan)道和(he)構筑(zhu)物的安全,管(guan)(guan)道不(bu)移位,接口(kou)及(ji)防腐(fu)層不(bu)被(bei)破(po)壞,土(tu)中不(bu)得有磚頭、石塊(kuai)及(ji)凍土(tu)硬塊(kuai)。要(yao)從溝槽兩側(ce)同時(shi)填(tian)土(tu),不(bu)能將土(tu)直接砸在(zai)接口(kou)抹帶及(ji)防腐(fu)層上(shang)。管(guan)(guan)頂以上(shang)5cm內要(yao)用(yong)人工夯填(tian),覆土(tu)在(zai)1.5m以上(shang)時(shi)才(cai)能用(yong)機械碾壓。
給(gei)水(shui)管道使用(yong)前,應按規定沖洗消(xiao)毒,一般(ban)用(yong)漂白粉溶液消(xiao)毒。
四、室外給水管道選材與接(jie)口

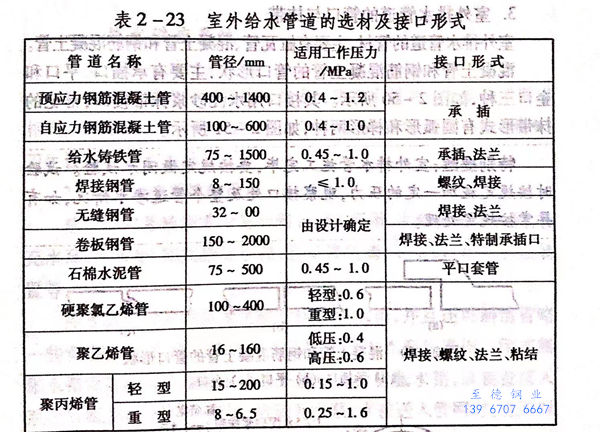

室外給水管道選(xuan)材與接口形式,如表2-23所列。
