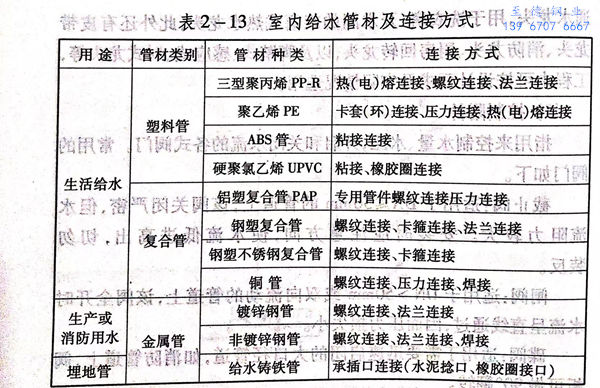

給水(shui)管(guan)道(dao)必須采用與管(guan)材(cai)相適應(ying)的管(guan)件。生活(huo)給水(shui)系(xi)統材(cai)料(liao)必須達到飲用水(shui)衛生標準。室(shi)內(nei)給水(shui)管(guan)材(cai)及連(lian)接方式,如(ru)表2-13所(suo)列(lie)。
室內(nei)給(gei)水(shui)管道施工工藝流程:
施工準備→埋地(di)管安(an)裝→平管安(an)裝→立管安(an)裝→支管安(an)裝、管試(shi)水(shui)壓(ya)試(shi)驗→管道(dao)消(xiao)毒沖洗→竣工驗收
一、施工(gong)安裝要求
1. 埋地管安(an)裝

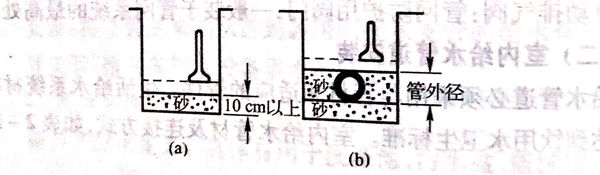

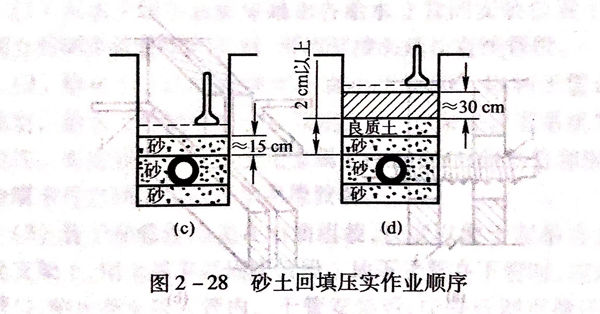

a. 室內地(di)坪±0.000以下(xia)的管(guan)道(dao)敷設(she)應分兩(liang)段進(jin)行(xing)。先進(jin)行(xing)地(di)坪±0.000以下(xia)至基(ji)礎外(wai)(wai)墻段的鋪設(she);待土建結束后,再進(jin)行(xing)戶外(wai)(wai)連結管(guan)的鋪設(she)。鋪設(she)管(guan)道(dao)的溝底(di)應平整,不得有突出的尖硬物體,溝底(di)應鋪100mm厚的砂(sha)墊(dian)層。埋(mai)地(di)管(guan)回(hui)填(tian)時(shi),先用砂(sha)土或顆粒(li)不大于12mm的土壤回(hui)填(tian)至管(guan)頂(ding)上側(ce)300mm處,以夯實后方可回(hui)填(tian)原土,其埋(mai)深(shen)不宜(yi)小(xiao)于300mm,如(ru)圖2-28所示。

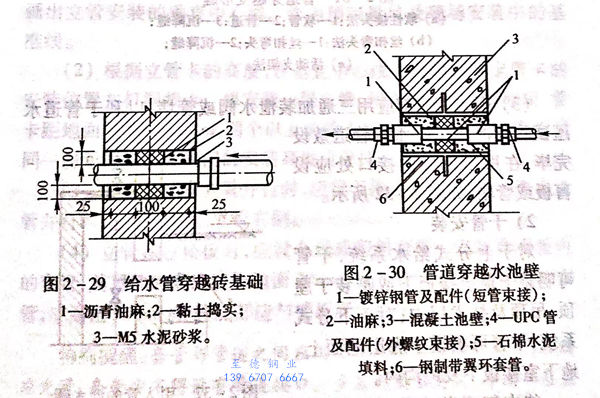

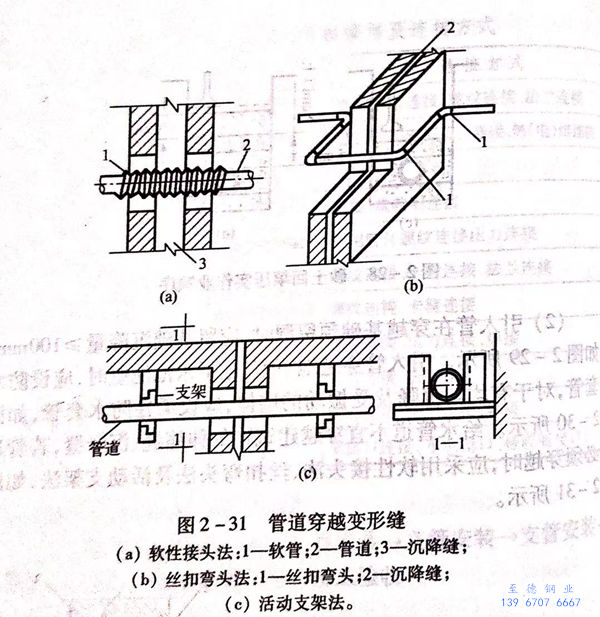

b. 引(yin)入管(guan)(guan)(guan)在穿(chuan)越(yue)基(ji)礎(chu)(chu)預留時,應(ying)留基(ji)礎(chu)(chu)沉降量≥100mm,如(ru)圖2-29所示。引(yin)入管(guan)(guan)(guan)穿(chuan)越(yue)地(di)下室、地(di)下水(shui)池池壁時,應(ying)設防水(shui)套(tao)管(guan)(guan)(guan),對于(yu)有(you)均勻沉降及受振動(dong)的墻(qiang)體,應(ying)設柔性(xing)防水(shui)套(tao)管(guan)(guan)(guan),如(ru)圖2-30所示。給水(shui)管(guan)(guan)(guan)道(dao)不宜穿(chuan)越(yue)建筑物(wu)的伸縮縫(feng)(feng)、沉降縫(feng)(feng),若管(guan)(guan)(guan)道(dao)必須穿(chuan)越(yue)時,應(ying)采用(yong)軟性(xing)接(jie)頭(tou)法(fa)、絲扣彎頭(tou)法(fa)及活動(dong)支架法(fa),如(ru)圖2-31所示。

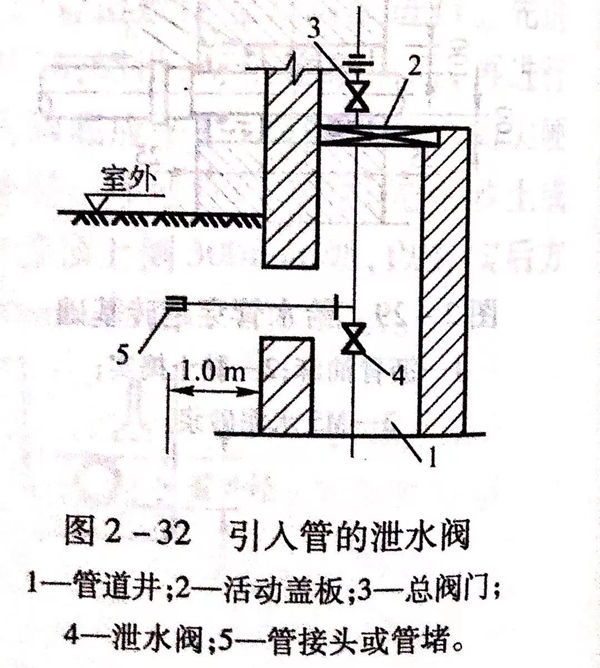

c. 引入管底部應(ying)(ying)用(yong)三通加(jia)裝泄水(shui)閥或(huo)管堵,以(yi)利于管道(dao)水(shui)壓試驗及(ji)沖洗時(shi)排水(shui)。管道(dao)敷設完畢,在甩出地(di)面的(de)接(jie)口處應(ying)(ying)設盲(mang)板或(huo)管堵,如圖2-32所示。
2. 干管安(an)裝
對(dui)于(yu)上分式給水系統(tong),干(gan)管(guan)可(ke)明裝于(yu)頂(ding)層樓(lou)(lou)板下或暗(an)裝于(yu)屋頂(ding)、吊頂(ding)及技術(shu)層內;對(dui)于(yu)下分式系統(tong),干(gan)管(guan)可(ke)敷設于(yu)底層地面上、地下室(shi)樓(lou)(lou)板下及地溝(gou)內。
待支架安(an)裝(zhuang)完畢(bi),即可(ke)進行(xing)干管安(an)裝(zhuang)。
a. 給(gei)水十(shi)(shi)管(guan)(guan)(guan)(guan)安(an)裝前(qian)應(ying)畫(hua)出各給(gei)水立(li)管(guan)(guan)(guan)(guan)的安(an)裝位置十(shi)(shi)字線(xian)。當兩立(li)管(guan)(guan)(guan)(guan)間干管(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)段較長時,可用管(guan)(guan)(guan)(guan)接頭延長直線(xian)管(guan)(guan)(guan)(guan)段。
b. 給水干管(guan)的安裝(zhuang)坡度不宜小于(yu)0.003,以利(li)于(yu)管(guan)道(dao)沖(chong)洗及放空。給水干管(guan)的中部應(ying)(ying)設固(gu)定支架,以保證管(guan)道(dao)系統的整(zheng)體穩定性。每安裝(zhuang)一段干管(guan)應(ying)(ying)用金屬卡(ka)件(jian)固(gu)定,對塑料管(guan)和銅管(guan),其與金屬卡(ka)件(jian)之(zhi)間應(ying)(ying)墊(dian)塑料帶可橡膠墊(dian)。
c. 管(guan)子和管(guan)件(jian)可先在(zai)地面組裝(zhuang),度(du)以(yi)便于起吊為(wei)宜。起吊至支(zhi)架(jia)上,用(yong)(yong)金屬卡(ka)具固定(ding)管(guan)段。地下干(gan)管(guan)在(zai)下管(guan)時(shi),應(ying)封堵分(fen)支(zhi)管(guan)口,防止泥水落入管(guan)內。干(gan)管(guan)安裝(zhuang)后,應(ying)進行調(diao)直撥正(zheng),用(yong)(yong)水平(ping)尺在(zai)管(guan)段上復核,防止局部管(guan)段出(chu)現“塌腰”或“拱起”的(de)現象。
3. 立管安裝
給水立管(guan)可分為明裝(zhuang)(zhuang)和安裝(zhuang)(zhuang)于管(guan)道豎(shu)井或墻槽內的暗裝(zhuang)(zhuang)。
a. 根據地(di)下給水(shui)干(gan)管(guan)各(ge)立(li)管(guan)甩頭位置,應配(pei)合土建施(shi)工,按設計要求及(ji)時準確(que)地(di)逐層預留孔洞或埋設套(tao)管(guan)。施(shi)工中(zhong)不得在鋼筋混凝土樓(lou)板上鑿洞。自(zi)頂層向(xiang)底層吊線墜,并在墻面彈畫出立(li)管(guan)安(an)裝的(de)垂(chui)直中(zhong)心線。作為預制量尺及(ji)現場安(an)裝中(zhong)的(de)基(ji)準線。
b. 根據(ju)立管(guan)卡(ka)(ka)的(de)高(gao)度,在(zai)垂直中心(xin)線(xian)上畫橫(heng)線(xian)確定(ding)管(guan)卡(ka)(ka)的(de)安裝位(wei)置(zhi)并(bing)打洞(dong)栽卡(ka)(ka)。每安裝一(yi)(yi)層(ceng)立管(guan),用立管(guan)卡(ka)(ka)件予以固(gu)定(ding),管(guan)卡(ka)(ka)距地面1.5m~1.8m,兩個以上的(de)管(guan)卡(ka)(ka)應均(jun)勻安裝,成排(pai)管(guan)道或同(tong)一(yi)(yi)房間(jian)的(de)管(guan)卡(ka)(ka)和閥門(men)的(de)安裝高(gao)度應保持一(yi)(yi)致。
c. 給水(shui)(shui)與(yu)排水(shui)(shui)立管(guan)(guan)(guan)并行時,應置于排水(shui)(shui)立管(guan)(guan)(guan)外側;與(yu)熱(re)水(shui)(shui)立管(guan)(guan)(guan)并行時,應置于熱(re)水(shui)(shui)立管(guan)(guan)(guan)右側。
d. 立管穿(chuan)過(guo)樓(lou)(lou)板時,應設金屬或塑料套管。安裝(zhuang)在樓(lou)(lou)板內(nei)的套管,其頂(ding)部應高(gao)出裝(zhuang)飾地面(mian)20mm;安裝(zhuang)在廚(chu)房及(ji)衛生(sheng)間的套管,應高(gao)出50mm,套管底部應與樓(lou)(lou)板底面(mian)相平。
特(te)別提醒:套(tao)管(guan)與管(guan)道之(zhi)間應用防水油膏或(huo)石棉(mian)繩(sheng)填實(shi),端面(mian)應光滑,套(tao)管(guan)內不得設有管(guan)道接(jie)口。多層或(huo)高(gao)層建筑,每(mei)隔一層應在(zai)立管(guan)上安裝一個活接(jie)頭。
4. 支管(guan)安裝
a. 給(gei)水(shui)支管安(an)裝一般先施工到衛(wei)生器具(ju)(ju)的進水(shui)閥處(chu),支管與衛(wei)生器具(ju)(ju)的連接,應(ying)在衛(wei)生器具(ju)(ju)安(an)裝后進行。
b. 連接數個衛生器(qi)具(ju)的給水橫支(zhi)管,可用比量法進行下料(liao)預制,按相應的接口工(gong)藝標準,組裝成(cheng)整(zheng)體橫支(zhi)管。
c. 支(zhi)管(guan)應(ying)以不小(xiao)于0.002的(de)坡度坡向立(li)管(guan),以便維修時(shi)放水。支(zhi)管(guan)安裝完(wan)畢,應(ying)檢查支(zhi)架(jia)和管(guan)道接(jie)口(kou),清理殘余(yu)填料、粘結(jie)劑(ji),并及時(shi)用堵頭或管(guan)帽將各(ge)管(guan)口(kou)封堵。
二、常見質量缺陷及(ji)預(yu)防措施
1. 塑料管粘(zhan)接(jie)接(jie)口破裂導(dao)致漏水或斷裂。
預防措施:管口(kou)(kou)承(cheng)口(kou)(kou)原有不明顯裂縫(feng),未(wei)認真檢查剔除,插(cha)(cha)人后裂紋(wen)加深加寬,所以,安(an)裝前(qian)必須逐根檢查管子質量。操作時,應采用干(gan)布蘸清潔劑(ji)將承(cheng)插(cha)(cha)口(kou)(kou)處的(de)油污擦凈。嚴禁(jin)將塑料管鋪設在(zai)凍土(tu)或未(wei)經處理的(de)松(song)土(tu)上(shang),回填土(tu)時嚴格按塑料管回填土(tu)工藝標準(zhun)施工,防止損壞管路。
2. 塑(su)料管(guan)(guan)熔熱操作中,管(guan)(guan)內徑收(shou)縮或過大(da),對(dui)接中形成(cheng)“假(jia)接”造成(cheng)管(guan)(guan)口滲(shen)漏(lou)。
預防措施:熱熔操(cao)作時(shi)(shi),可提前將承(cheng)口(kou)從模芯上(shang)取下(xia),保證承(cheng)口(kou)有足(zu)夠的回(hui)縮(suo)。應嚴格按熔接工藝(yi)參數操(cao)作,不(bu)得(de)隨意調節(jie)熔接壓力(li)。當熔接口(kou)尚未完(wan)全冷卻時(shi)(shi),嚴禁移(yi)動管(guan)口(kou)或施加外(wai)力(li)。
3. 塑料管(guan)粘(zhan)接(jie)時膠黏劑外淌影(ying)響接(jie)頭外觀質量。
預防措施:膠(jiao)黏劑(ji)應均勻(yun)涂(tu)抹,先涂(tu)承口(kou)內,后涂(tu)插(cha)口(kou)外,不得過量,操(cao)作完畢,應使用(yong)凈(jing)布將溢(yi)出的膠(jiao)黏劑(ji)擦(ca)拭干凈(jing)。
三、安(an)全操(cao)作規(gui)程
1. 施工(gong)現(xian)場應(ying)保持整潔,材料(liao)設備及廢料(liao)應(ying)按指定(ding)地(di)點堆放,施工(gong)人員應(ying)按指定(ding)道路行(xing)走,不能從(cong)起吊設備下(xia)方(fang)等危險地(di)區通行(xing)。
2. 地下(xia)給水管(guan)(guan)道為(wei)鑄鐵管(guan)(guan)時,剁管(guan)(guan)應注(zhu)意飛削傷人(ren),下(xia)管(guan)(guan)時使用繩索應牢固,以防傷人(ren)。
3. 使用電動套(tao)絲機(ji)套(tao)螺紋時,機(ji)具應(ying)具有良好絕(jue)緣裝置,防止發生(sheng)觸(chu)電事故。
4. 登高作(zuo)業時,應做好監護工作(zuo),設(she)人(ren)扶梯、凳,并戴好安全帽,不允許向(xiang)上或向(xiang)下拋丟工具等(deng)物(wu)品,只準用繩向(xiang)上吊(diao)或向(xiang)下系。
