反(fan)吹(chui)氣(qi)洗滌塔，工(gong)作介質為爆炸危險介質、中(zhong)度危害的合(he)成氣(qi)和(he)酸(suan)液，屬于Ⅱ類壓力(li)容器。

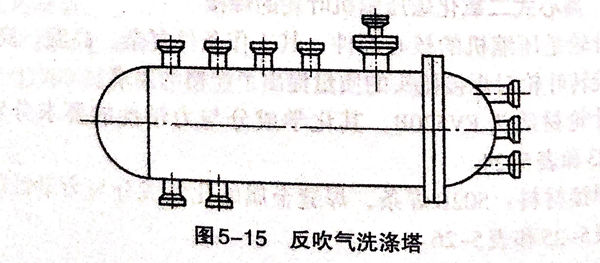

技術條(tiao)件(jian)：總長9225mm,內徑650mm,全容(rong)積2.93m.最高(gao)工作壓(ya)力3.8MPa,設(she)計溫度210℃,材質為16MnR+SB422N08852復合板，基層厚12mm,覆層厚3mm,如(ru)圖5-15所示。
1. 母材焊接性(xing)分(fen)析
基層16MnR鋼，主要(yao)保證(zheng)強(qiang)度。16MnR的(de)焊(han)接(jie)性良好(hao)。覆層SB424 NO8825(美(mei)國標準的(de)材料(liao)牌號），屬于Ni-Fe-Cr合金，主要(yao)保證(zheng)耐蝕(shi)性，焊(han)接(jie)性好(hao)，但如果焊(han)接(jie)工藝(yi)制定不當，也(ye)可(ke)能出現裂紋、氣孔及焊(han)接(jie)區腐蝕(shi)等問(wen)題(ti)。
16MnR+SB424 NO8825復合(he)(he)板的(de)(de)(de)(de)焊(han)接(jie)(jie)，主要解決焊(han)縫(feng)(feng)(feng)合(he)(he)金(jin)成分的(de)(de)(de)(de)稀(xi)釋(shi)問題(ti)，為此要采(cai)取(qu)合(he)(he)適的(de)(de)(de)(de)焊(han)接(jie)(jie)工藝方(fang)法(fa)(fa)。在(zai)焊(han)接(jie)(jie)基層(ceng)時(shi)，可(ke)能(neng)熔(rong)化(hua)到覆(fu)(fu)層(ceng)，由于(yu)合(he)(he)金(jin)元(yuan)(yuan)素滲入焊(han)縫(feng)(feng)(feng)，焊(han)縫(feng)(feng)(feng)的(de)(de)(de)(de)性(xing)能(neng)會(hui)受到影響(xiang)；焊(han)接(jie)(jie)覆(fu)(fu)層(ceng)時(shi)，可(ke)能(neng)熔(rong)化(hua)到基層(ceng)，使焊(han)縫(feng)(feng)(feng)合(he)(he)金(jin)成分稀(xi)釋(shi)而降低焊(han)縫(feng)(feng)(feng)的(de)(de)(de)(de)塑性(xing)和耐蝕性(xing)。因(yin)此在(zai)基層(ceng)和覆(fu)(fu)層(ceng)的(de)(de)(de)(de)焊(han)接(jie)(jie)之間(jian)可(ke)以采(cai)取(qu)過渡焊(han)層(ceng)的(de)(de)(de)(de)方(fang)法(fa)(fa)，并選用含(han)鎳量高于(yu)母材的(de)(de)(de)(de)ENiCrFe-2焊(han)條，以補償合(he)(he)金(jin)元(yuan)(yuan)素鎳的(de)(de)(de)(de)稀(xi)釋(shi)。
2. 焊接工藝

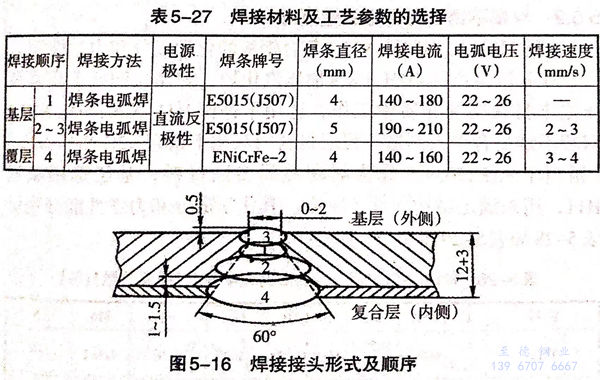

焊(han)(han)接(jie)(jie)接(jie)(jie)頭形式及順如圖5-16所示，基層與覆(fu)層均采(cai)用(yong)焊(han)(han)條電(dian)弧焊(han)(han)，焊(han)(han)接(jie)(jie)材料及工藝參數見表(biao)5-27.
3. 工(gong)藝(yi)要點
①. 焊前對焊件和(he)坡口表面進行徹底清洗。
②. 裝(zhuang)配時一定要以(yi)覆屋為基準對齊(qi)，錯(cuo)邊量不得超過(guo)0.5mm.
③. 定位焊縫一定要在基層上。
④. 采(cai)平位焊(han)。先焊(han)打底層(ceng)1,再焊(han)填充(chong)層(ceng)2.反面清根后，焊(han)背面層(ceng)3.注意填充(chong)層(ceng)2的表面離基層(ceng)與覆層(ceng)的交界面低1~1.5mm,層(ceng)間溫度不高于300℃.
⑤. 基層焊接(jie)時(shi)的飛濺(jian)物落(luo)到覆層坡口表面時(shi)，要仔(zi)細(xi)清理干凈(jing)。
⑥. 基(ji)層(ceng)(ceng)焊完后須冷(leng)卻至100℃以下再焊覆(fu)層(ceng)(ceng)。覆(fu)層(ceng)(ceng)焊接采用多道焊，直(zhi)線(xian)運條。以控(kong)制熱輸入，避免結(jie)晶裂紋的產生，還可以減少覆(fu)層(ceng)(ceng)焊縫合(he)金元素的稀釋。
⑦. 覆層焊接時保持(chi)層間溫(wen)度低于(yu)100℃.
4. 焊縫檢驗及水壓(ya)試驗
焊(han)(han)后(hou)(hou)焊(han)(han)縫(feng)經外觀檢驗合(he)格(ge)后(hou)(hou)，A、B類焊(han)(han)縫(feng)依據GB4730-1994標準進行(xing)20%的(de)射(she)線(xian)探(tan)傷。探(tan)傷合(he)格(ge)，然(ran)后(hou)(hou)進行(xing)水壓試驗，水壓試驗的(de)壓力為臥式5.58MPa,達到設計(ji)要求。
