一、對焊(han)法蘭型式與(yu)尺寸


1.  用PN標記的對焊鋼制(zhi)管法蘭

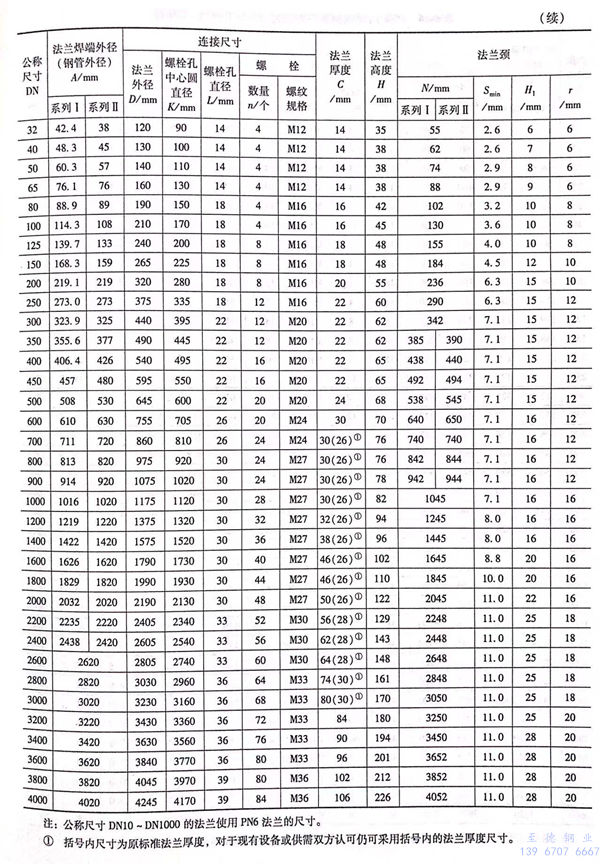

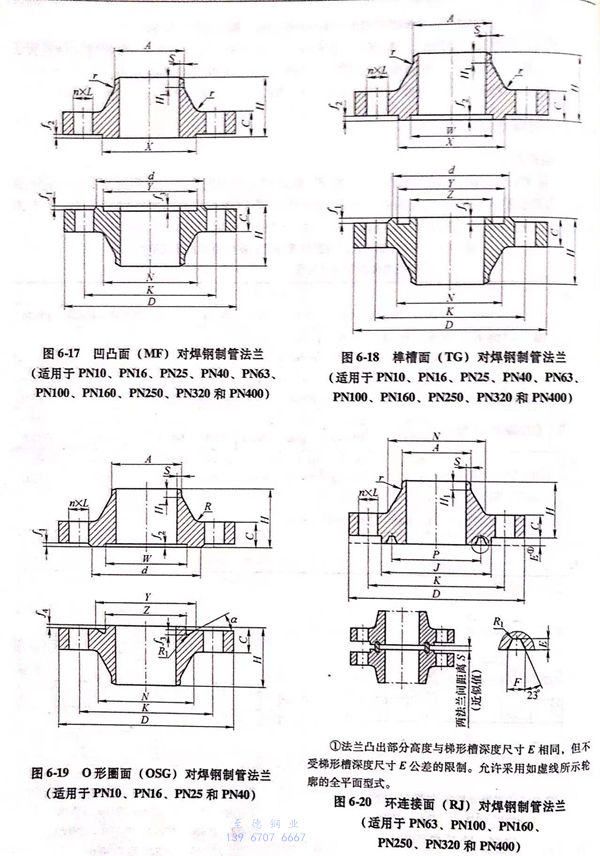

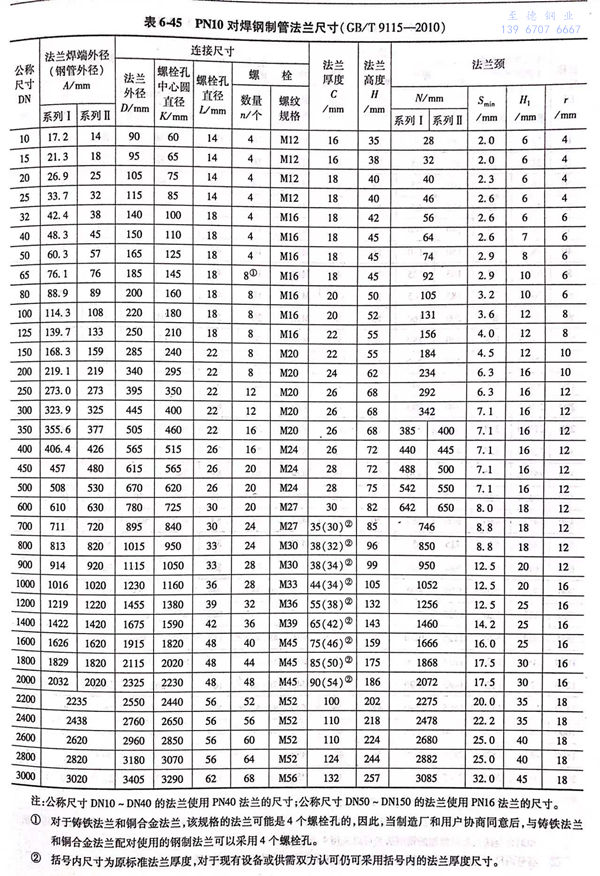

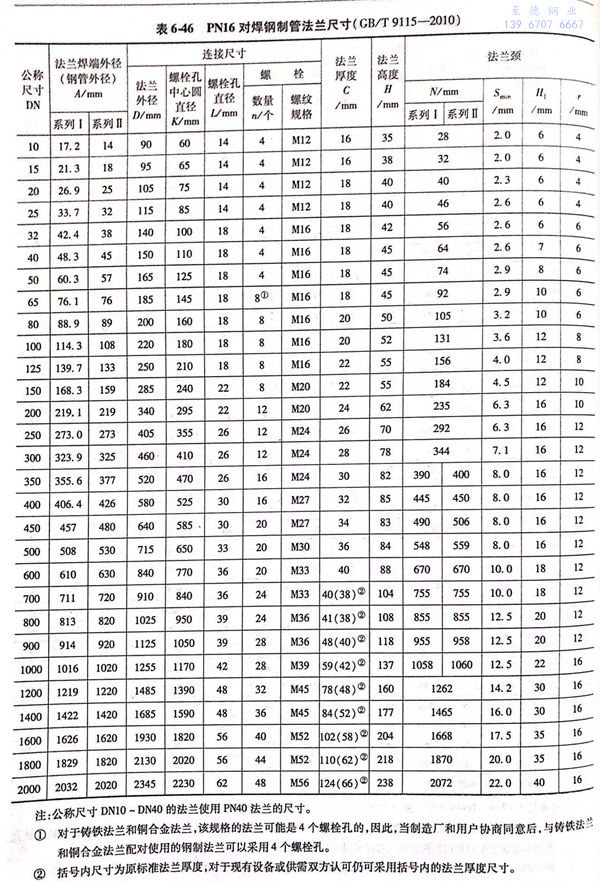

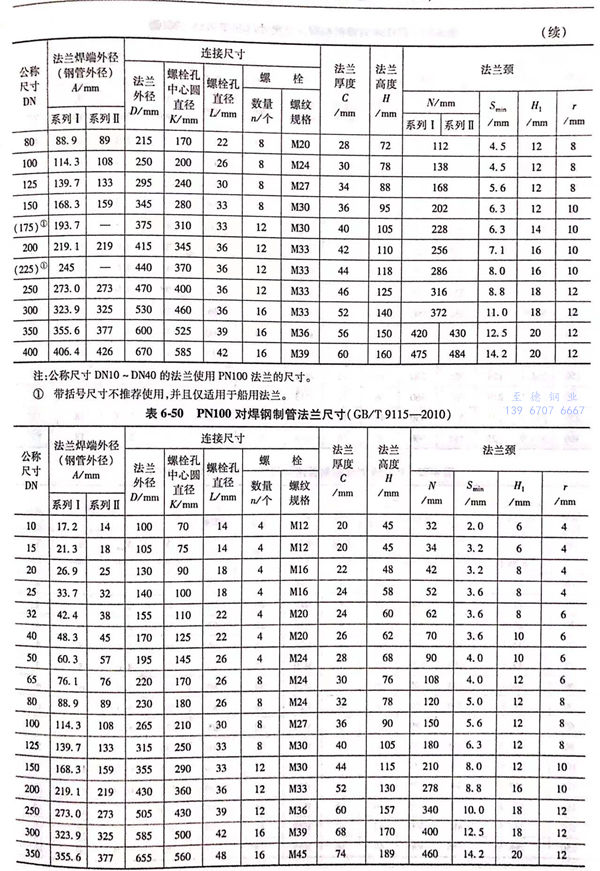

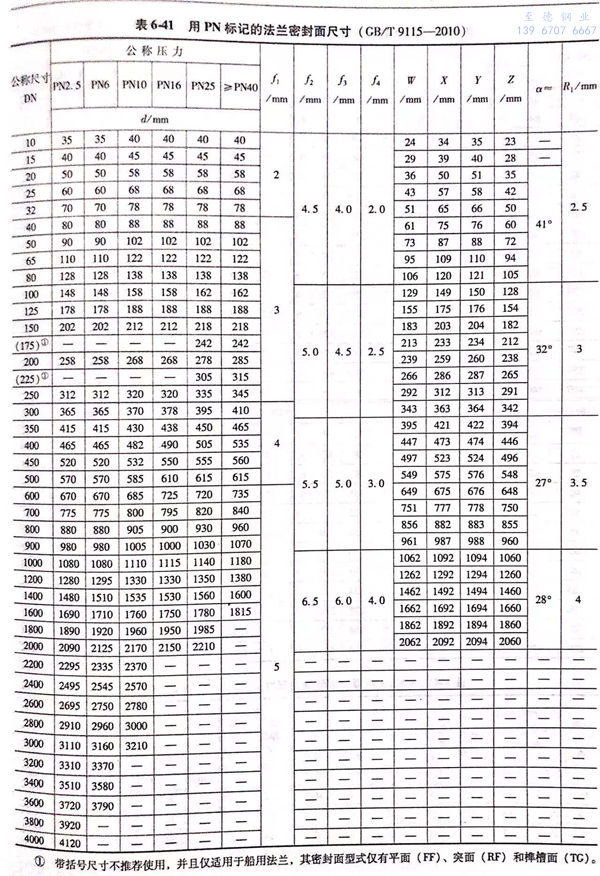

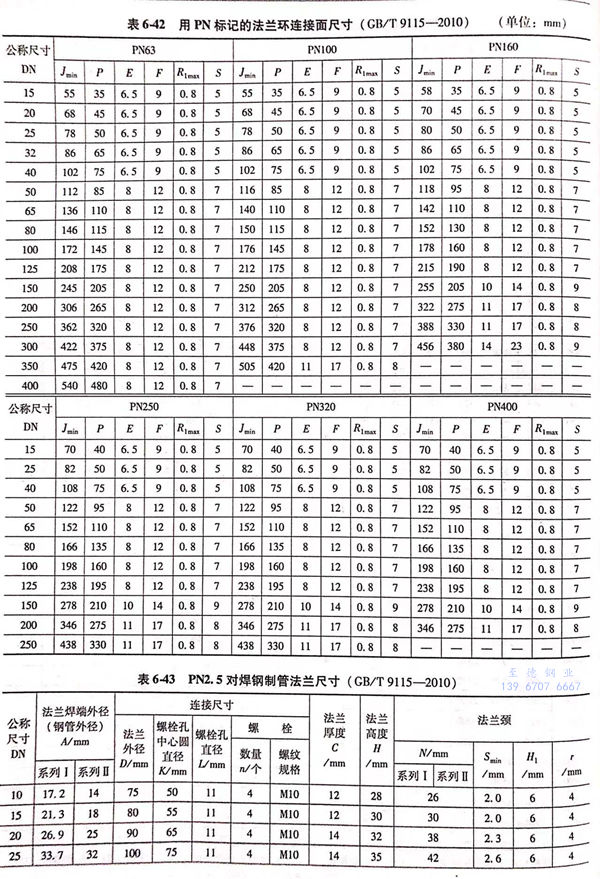

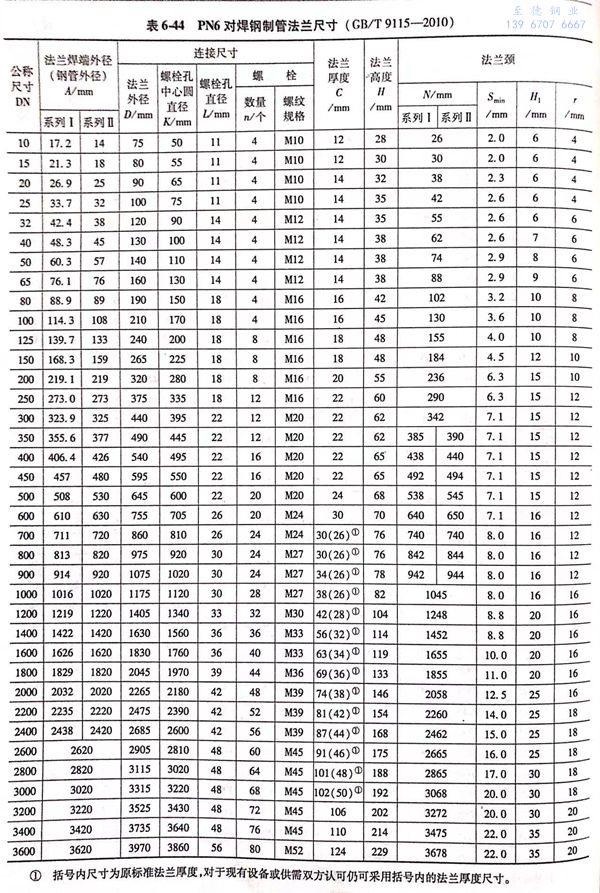

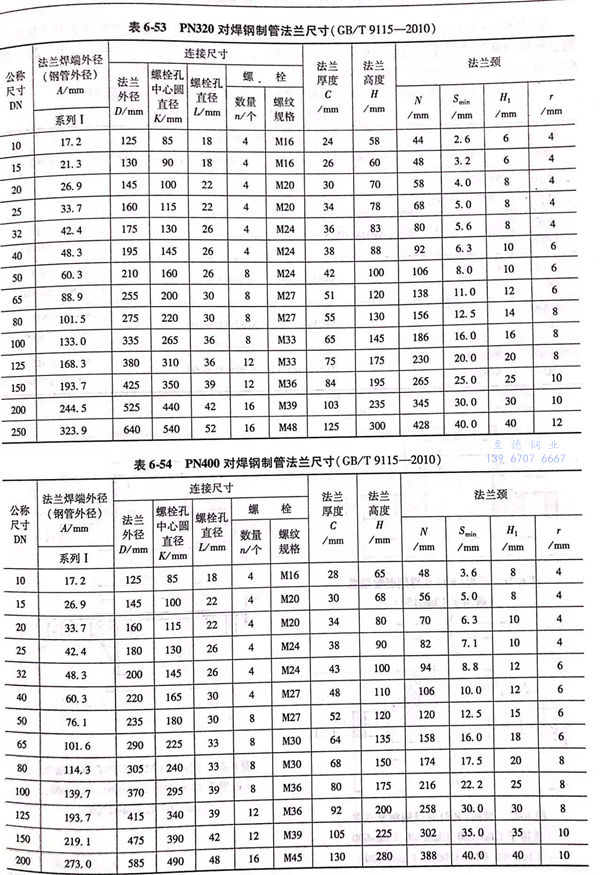

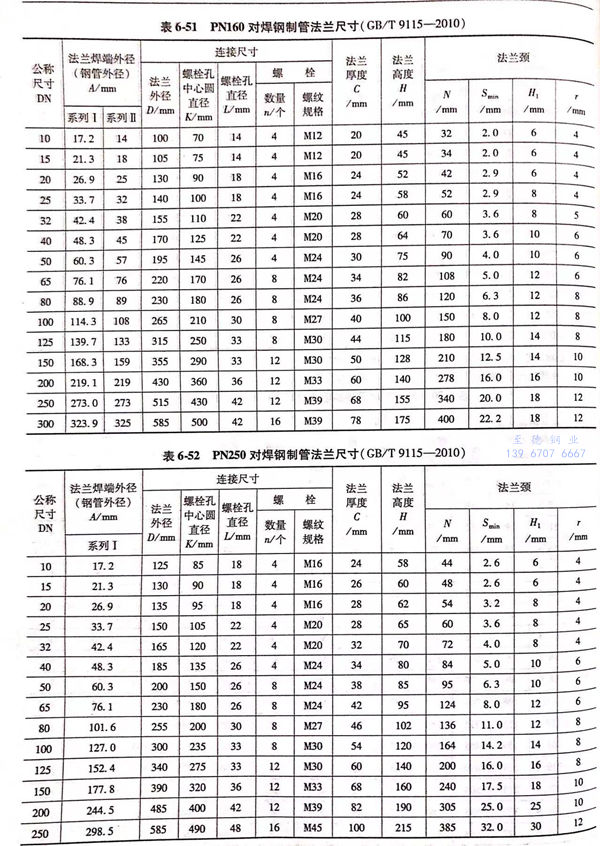

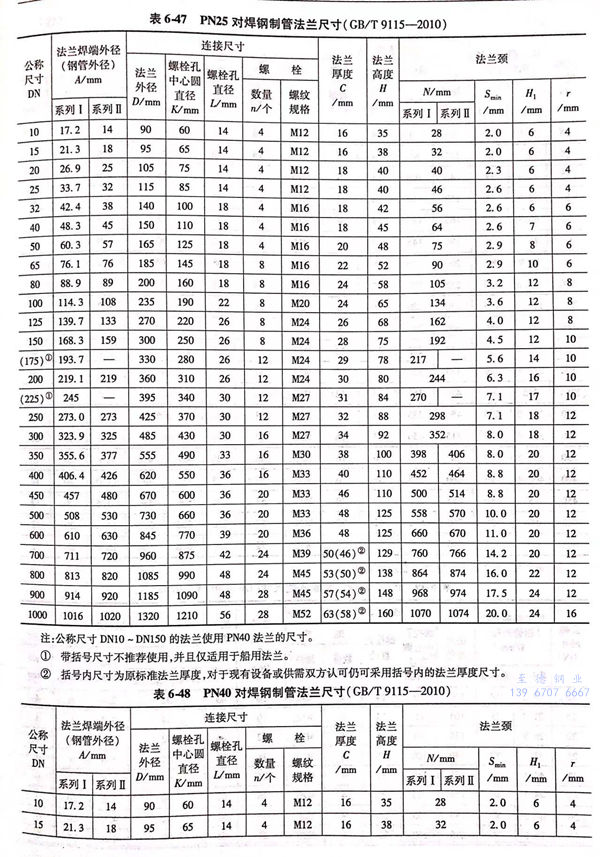

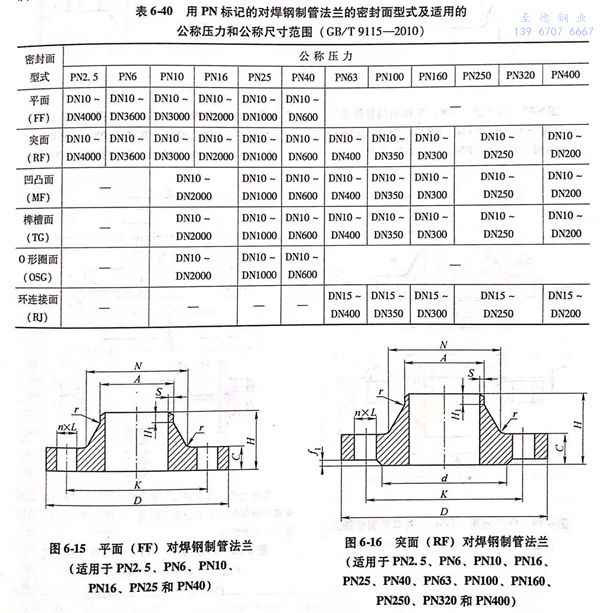

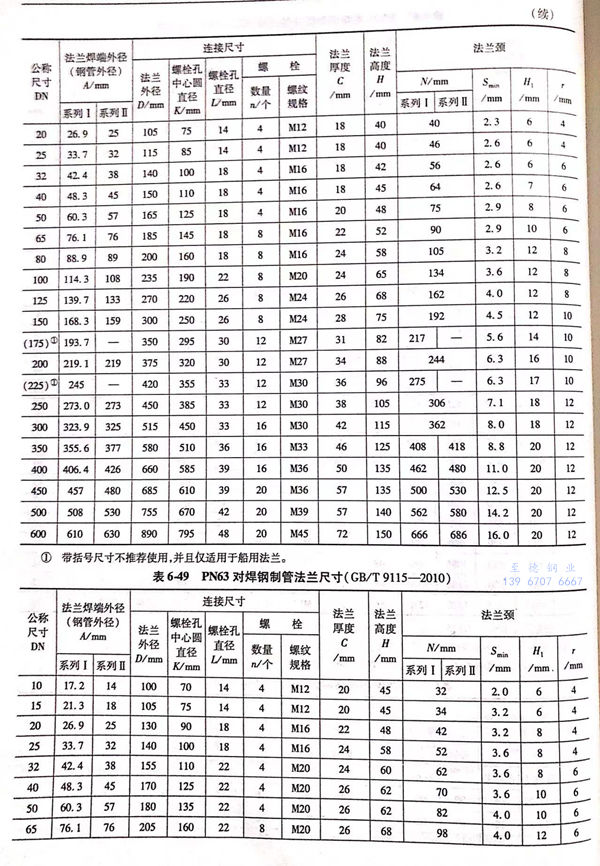

  用PN標記的對焊鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-40;用PN標記的對焊鋼制管法蘭的型式如圖6-15~圖6-20所示,法蘭密封面尺寸見表6-41和表6-42,法蘭結構尺寸見表6-43~表6-54。






2. 用(yong)Class標記的對焊鋼制管(guan)法蘭

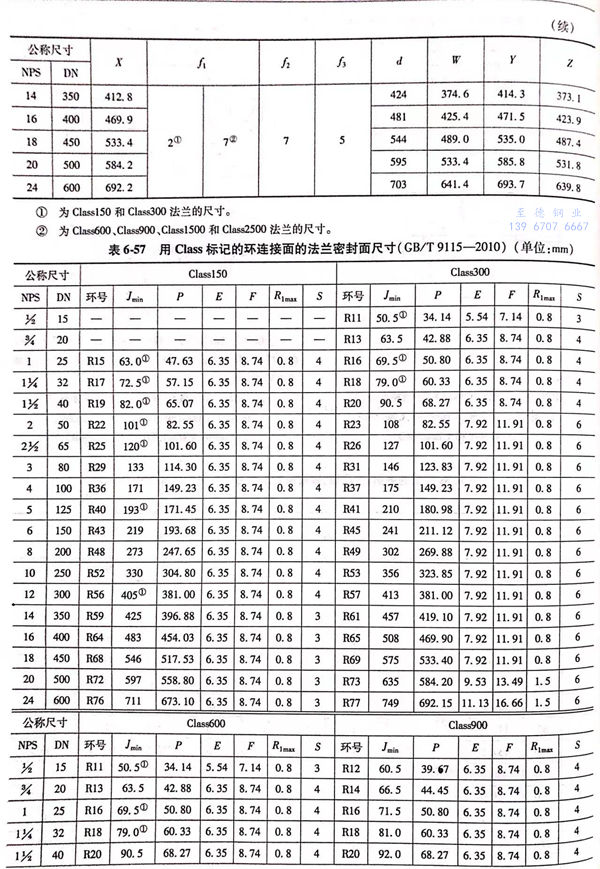

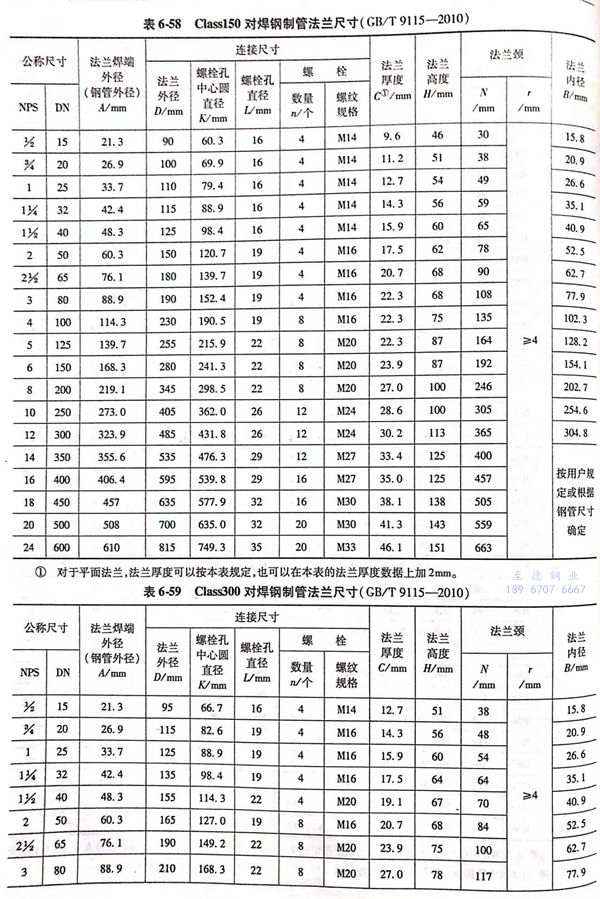

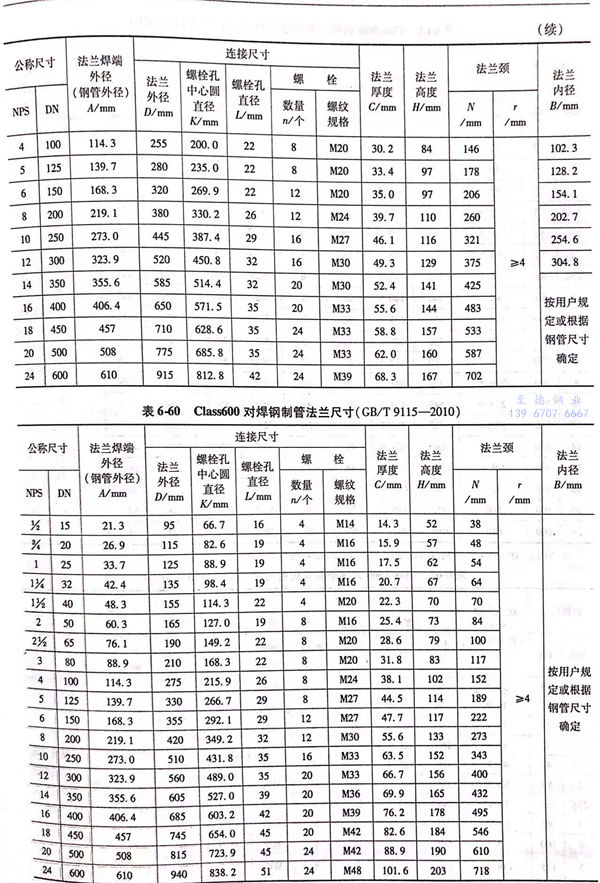

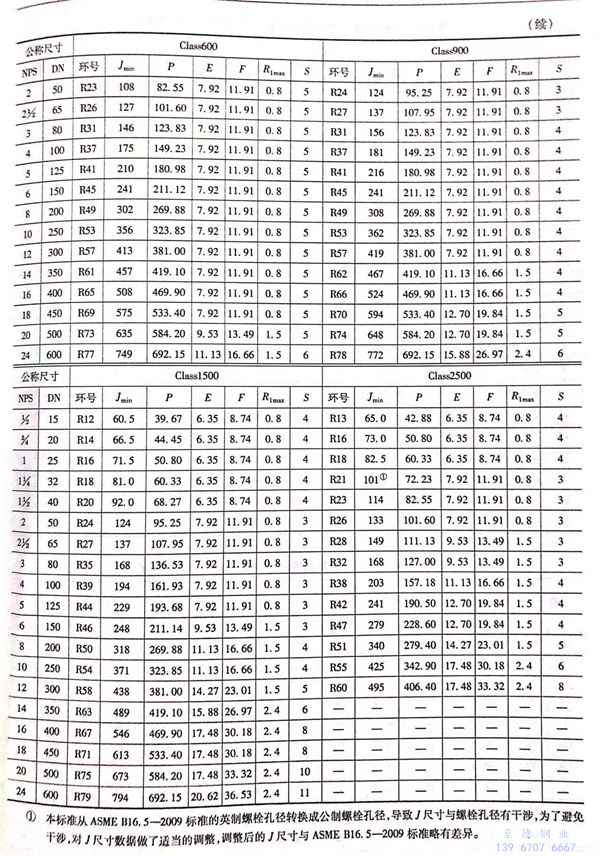

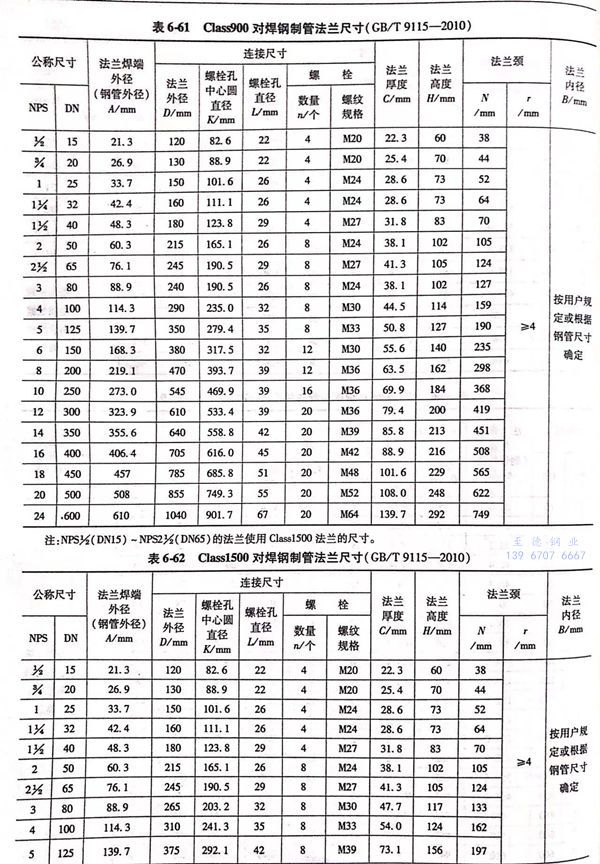

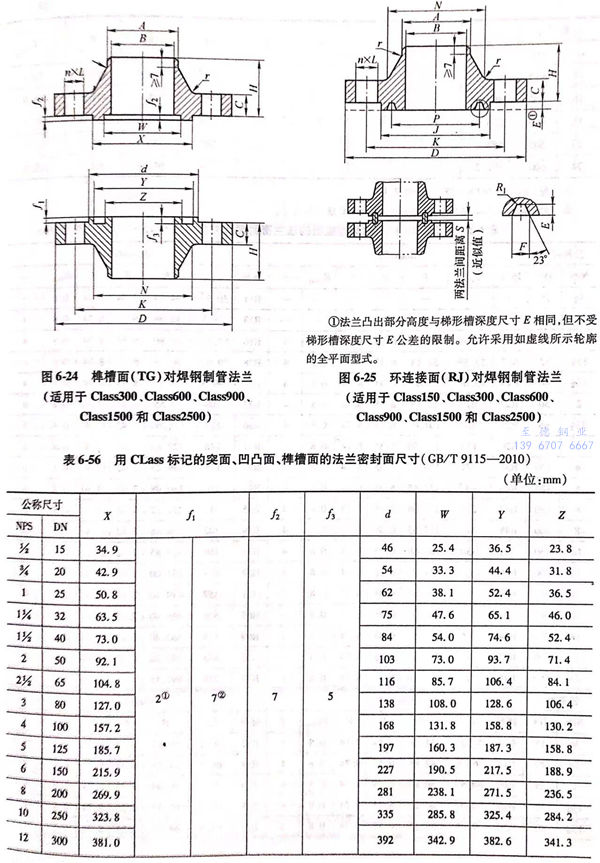

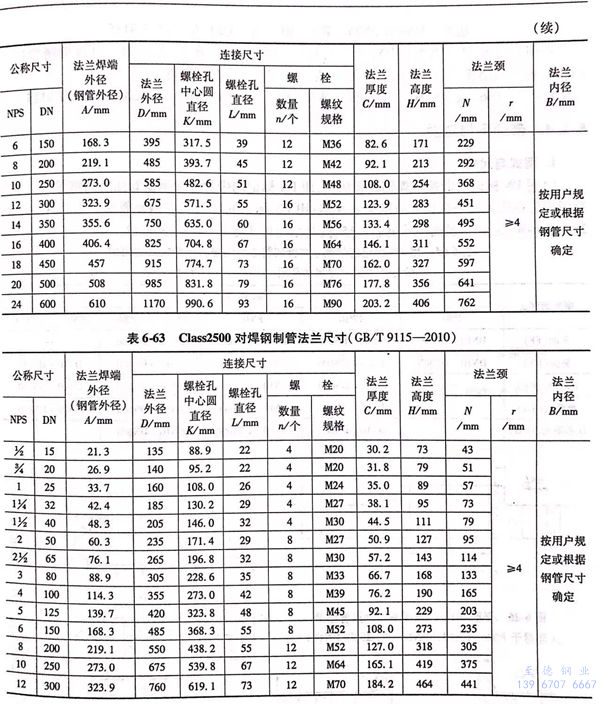

  用(yong)Class標記(ji)的(de)對焊鋼(gang)制管法(fa)蘭的(de)密封(feng)面型(xing)式及適用(yong)的(de)公稱(cheng)壓力和(he)公稱(cheng)尺(chi)寸范圍見(jian)表(biao)6-55;用(yong)Class標記(ji)的(de)對焊鋼(gang)制管法(fa)蘭的(de)型(xing)式如圖6-21~圖6-25所(suo)示,法(fa)蘭密封(feng)面尺(chi)寸見(jian)表(biao)6-56和(he)表(biao)6-57,法(fa)蘭結構尺(chi)寸見(jian)表(biao)6-58~表(biao)6-63。




二、對焊(han)法蘭標記


1. 對焊鋼制管法蘭應按下列(lie)(lie)規定進行(xing)標記: 公稱尺(chi)寸 → 公稱壓力 → 法蘭型(xing)(xing)式代號(WN) → 密封面(mian)型(xing)(xing)式代號 → 配管系列(lie)(lie) → 管表號(可省(sheng)略)→ 材(cai)料代號 → 標準(zhun)編號


2. 標記示例


  示例 1 : 公(gong)(gong)稱尺寸DN400、公(gong)(gong)稱壓(ya)力PN25、突(tu)面(mian)(RF)對焊鋼(gang)制管法蘭(WN)、配用米制管(系列Ⅱ)、材(cai)料為(wei)Q235A,其標記為(wei): 法蘭 DN400-PN25 WN RF Ⅱ Q235A GB/T 9115


  示例(li) 2 : 公稱尺寸NPS6(DN150)、公稱壓力Class900、環連接面(RJ)對(dui)焊鋼制管法蘭(WN)、配用英制管、管表號Sch120、材料為(wei)06Cr17Ni12Mo2, 其標記為(wei):法蘭 NPS6(或DN150)-Class900 WN RJ Sch120 06Cr17Ni12Mo2 GB/T 9115
