一、翻邊(bian)環板式(shi)松套法(fa)蘭型式(shi)與(yu)尺寸(cun)

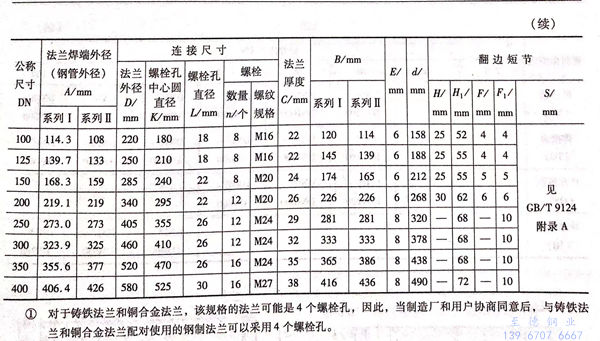

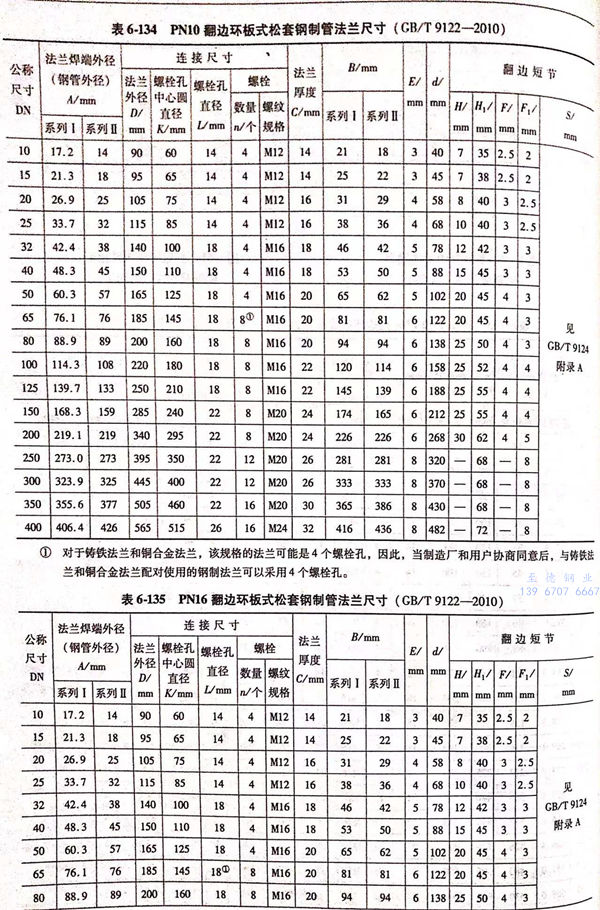

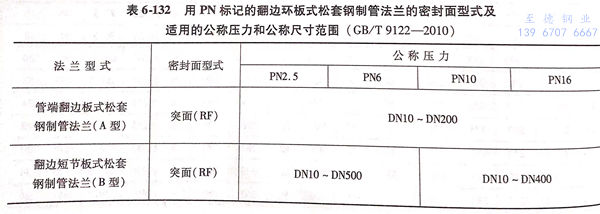

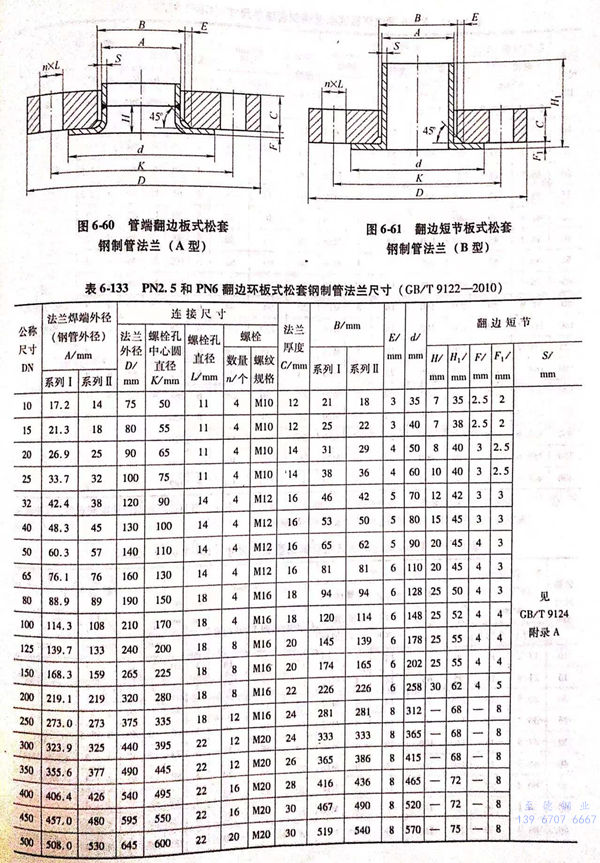

翻邊(bian)環板(ban)(ban)(ban)式(shi)(shi)松套法(fa)蘭包括(kuo)用(yong)PN標(biao)記的(de)管端翻邊(bian)板(ban)(ban)(ban)式(shi)(shi)松套鋼(gang)(gang)制(zhi)管法(fa)蘭(A型(xing))和(he)翻邊(bian)短節板(ban)(ban)(ban)式(shi)(shi)松套鋼(gang)(gang)制(zhi)管法(fa)蘭(B型(xing))兩類,其密封面型(xing)式(shi)(shi)及適(shi)用(yong)的(de)公(gong)稱(cheng)壓力(li)和(he)公(gong)稱(cheng)尺寸(cun)范(fan)圍見(jian)表6-132;用(yong)PN標(biao)記的(de)翻邊(bian)環板(ban)(ban)(ban)式(shi)(shi)松套鋼(gang)(gang)制(zhi)管法(fa)蘭的(de)型(xing)式(shi)(shi)如圖6-60~圖6-61所(suo)示,法(fa)蘭結構尺寸(cun)或(huo)尺寸(cun)見(jian)表6-133~表6-135。
二、翻邊環(huan)板式(shi)松套法蘭(lan)標記(ji)
1. 翻邊環(huan)板式松套鋼制(zhi)管(guan)法(fa)蘭應(ying)按下的規定進行標(biao)記(ji):
公(gong)(gong)稱尺寸 → 公(gong)(gong)稱壓力(li)法蘭型(xing)式(shi)代號(hao)(hao)(PL/P) → 密(mi)封面型(xing)式(shi)代號(hao)(hao) → 配管(guan)系列(lie) → 材料代號(hao)(hao) → 標準編(bian)號(hao)(hao)
2. 標記示例
示例(li)1 : 公稱尺寸(cun)DN150、公稱壓力PN10、A型管(guan)端(duan)翻邊板式松套鋼(gang)制管(guan)法蘭(lan)(PL/P-A)、配用米制管(guan)(系列Ⅱ)、法蘭(lan)材(cai)料(liao)為Q235A,其標記為:法蘭(lan) DN150-PN10 PL/P-A RF Ⅱ Q235A GB/T 9122
示例2 : 公稱尺寸DN100、公稱壓力PN6、B型翻邊短節板式松套鋼制管法蘭、配用英制管(系列Ⅰ)、法蘭材料為Q235A,翻邊短節材料為 06Cr19Ni10 ,其標記為:法蘭 DN100-PN6 PL/P-B RF Q235A/06Cr19Ni10 GB/T 9122
