一(yi)、法蘭蓋型式與尺(chi)寸


1. 用(yong)PN標記的鋼制管法蘭蓋

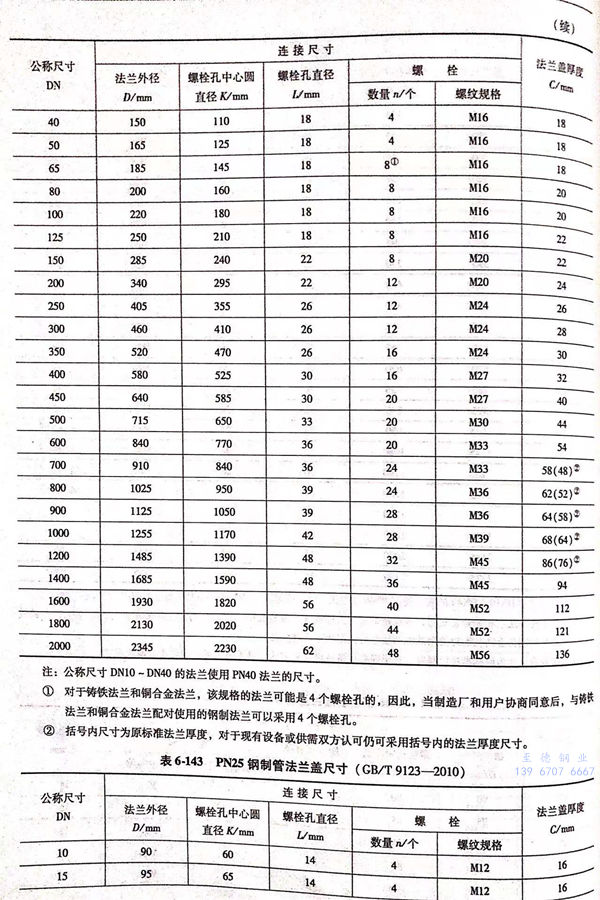

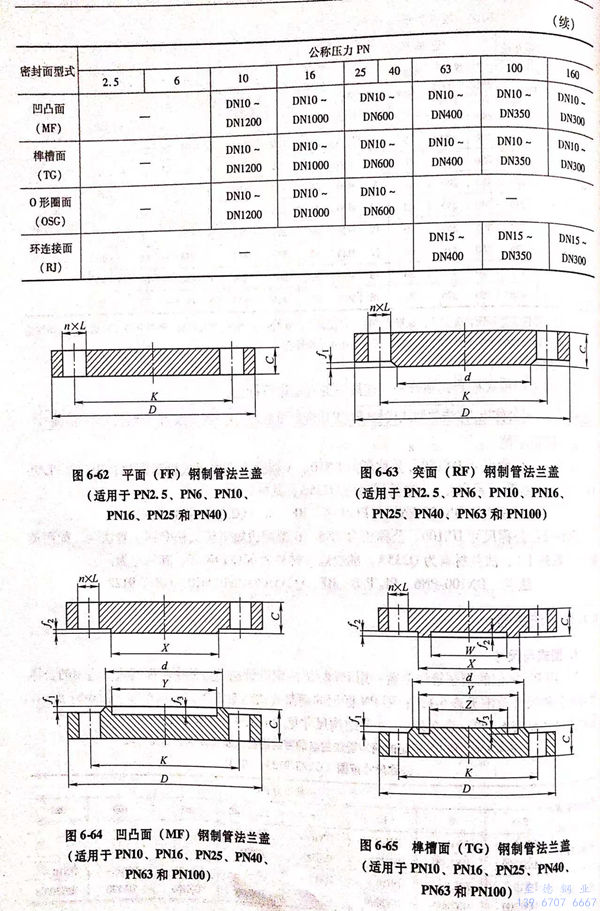

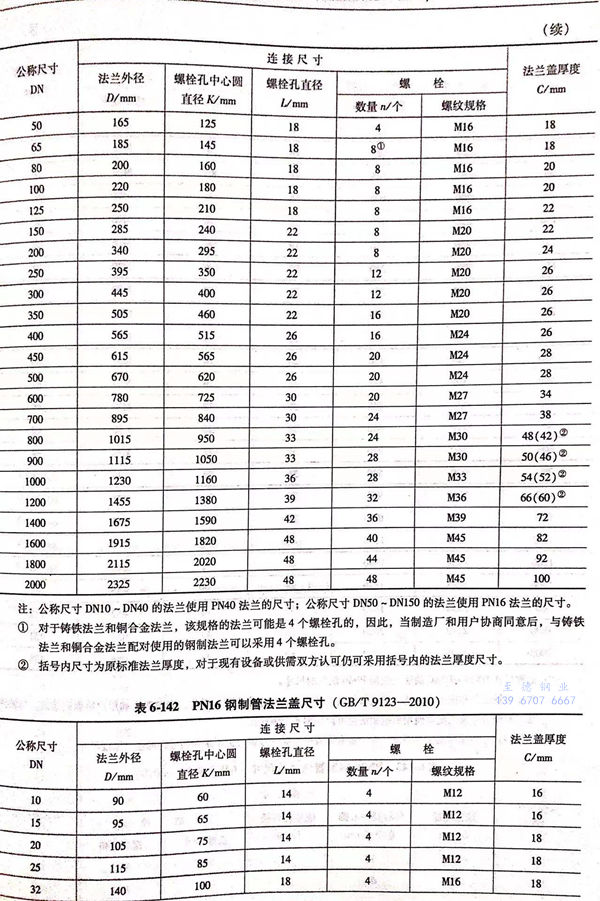

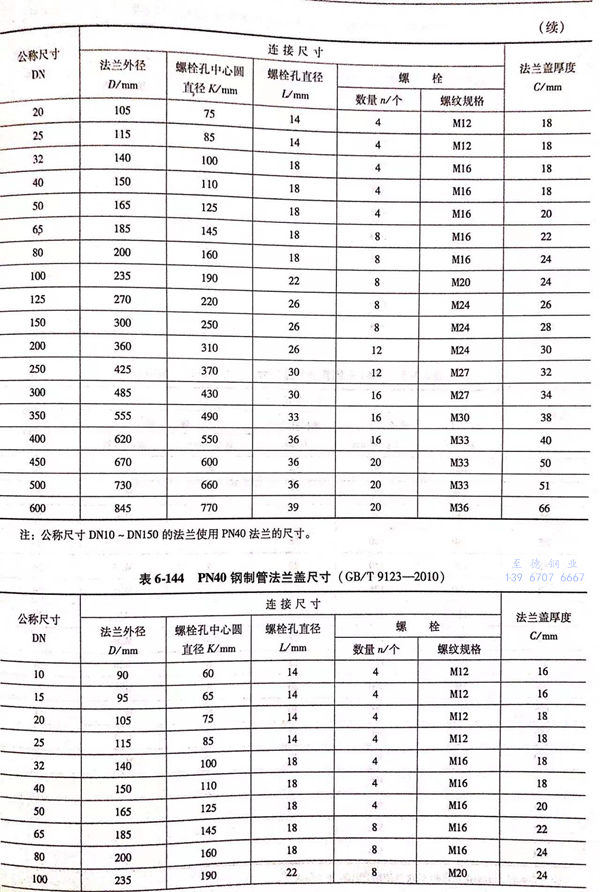

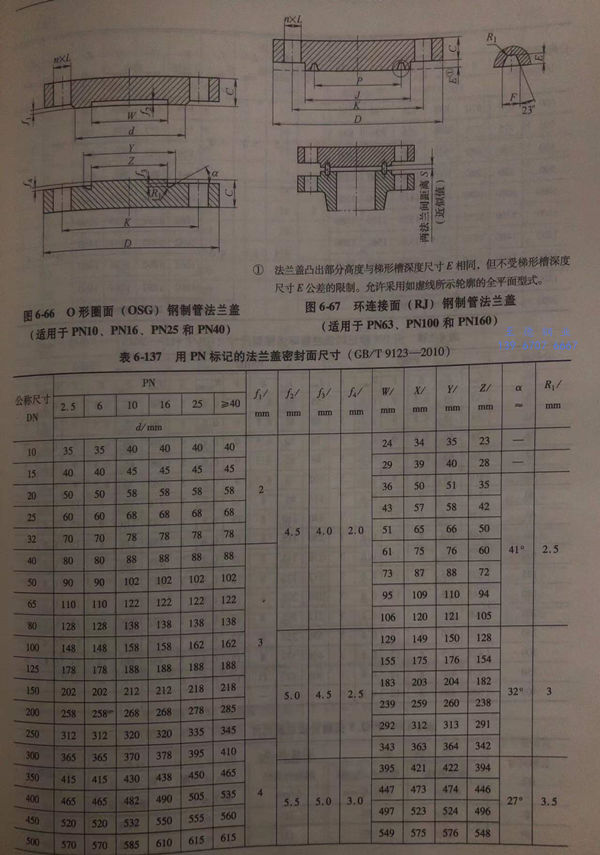

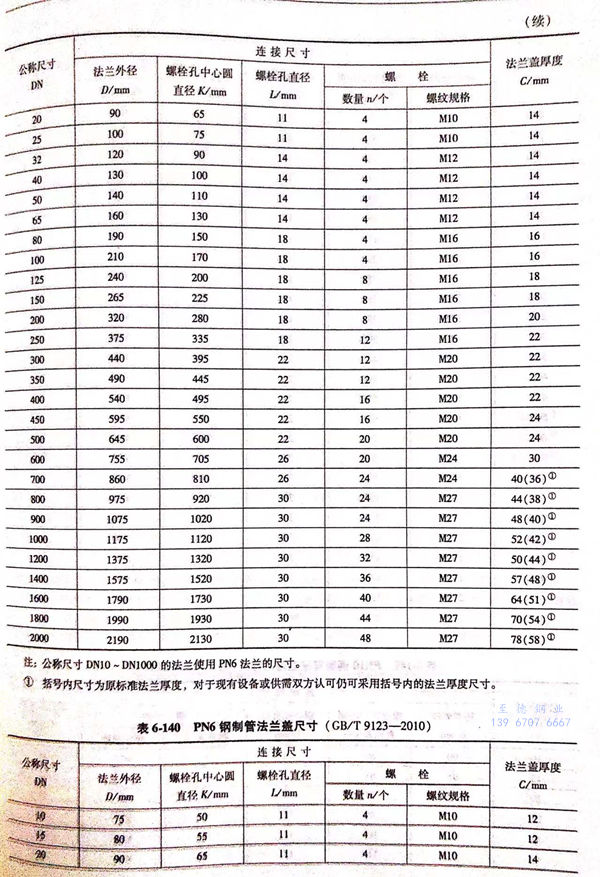

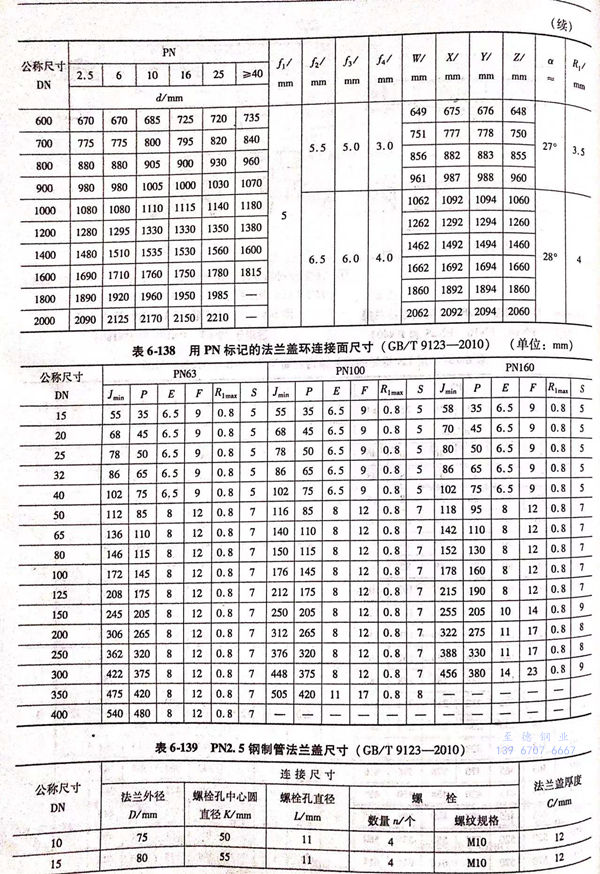

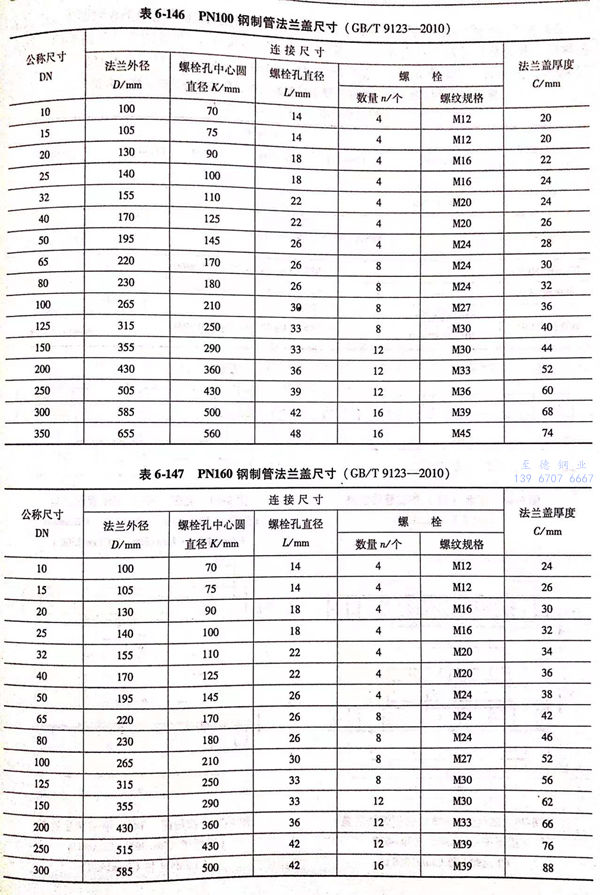

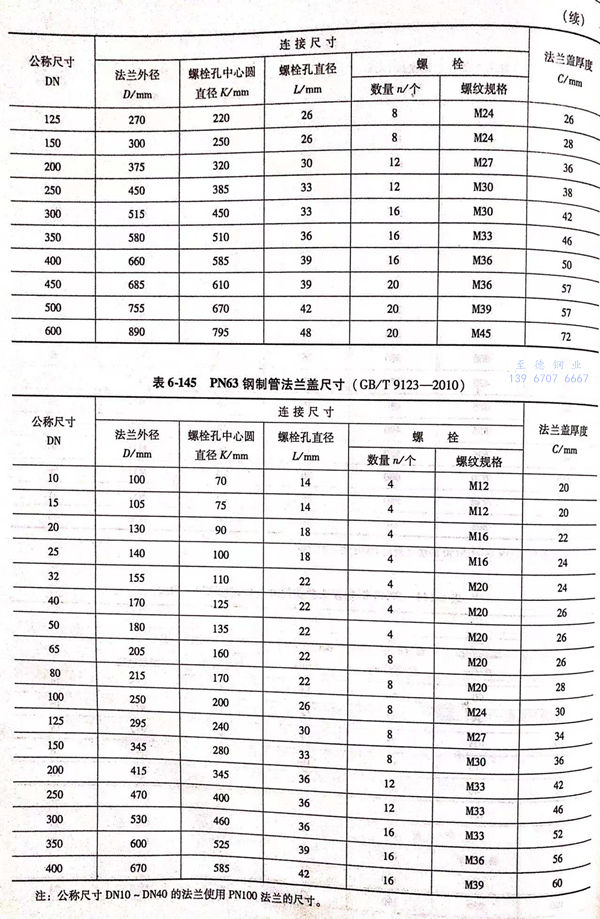

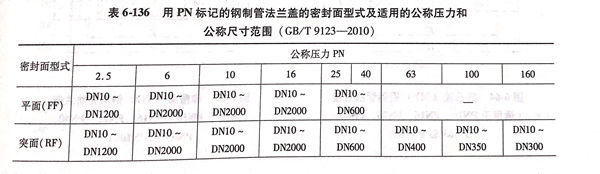

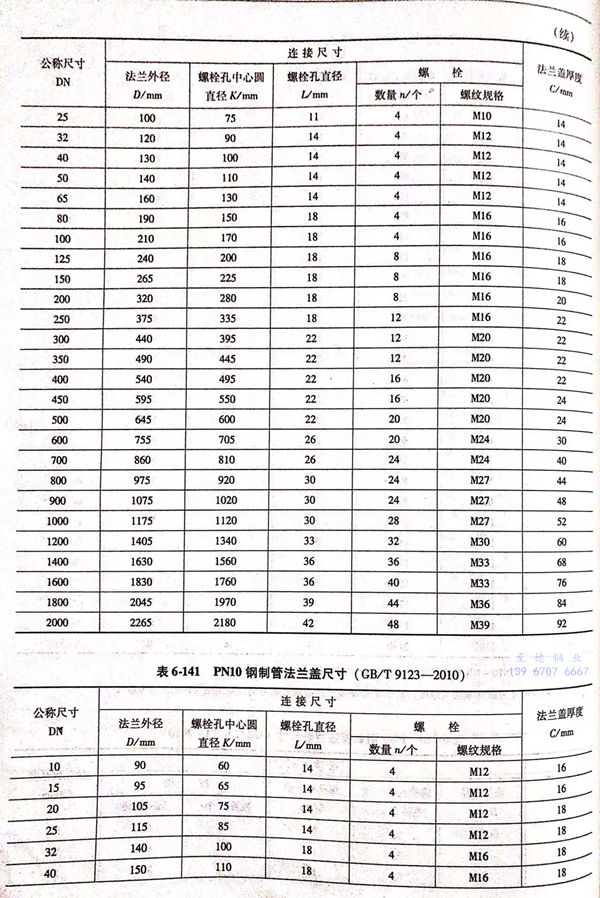

  用(yong)PN標記的鋼(gang)制管法(fa)(fa)蘭蓋的密封面型(xing)式(shi)及適用(yong)的公(gong)稱壓力和(he)公(gong)稱尺寸范圍(wei)見(jian)(jian)表(biao)6-136;用(yong)PN標記的鋼(gang)制管法(fa)(fa)蘭蓋的型(xing)式(shi)如(ru)圖6-62~圖6-67所示(shi),密封面尺寸見(jian)(jian)表(biao)6-137~表(biao)6-138,法(fa)(fa)蘭結構尺寸見(jian)(jian)表(biao)6-139~表(biao)6-147。


圖 62.jpg

圖 66.jpg


2. 用Class 標記的鋼制(zhi)管(guan)法蘭(lan)蓋

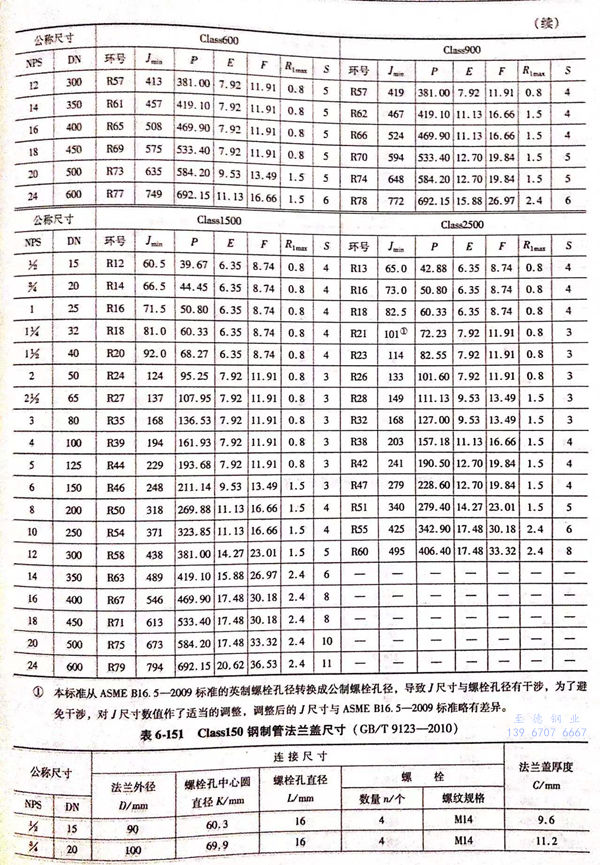

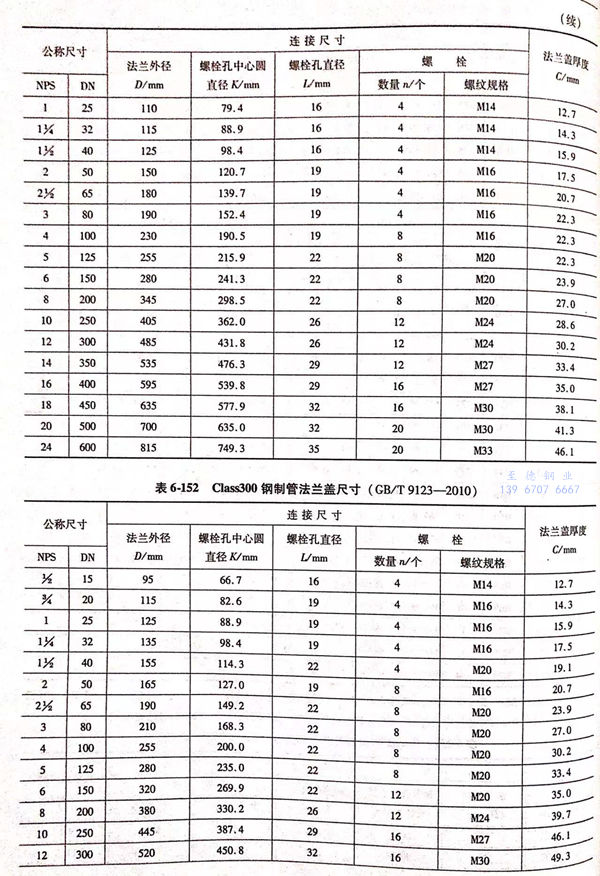

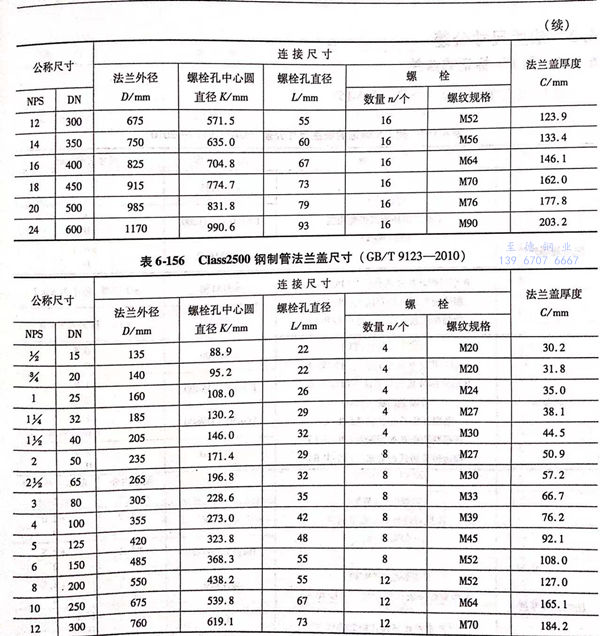

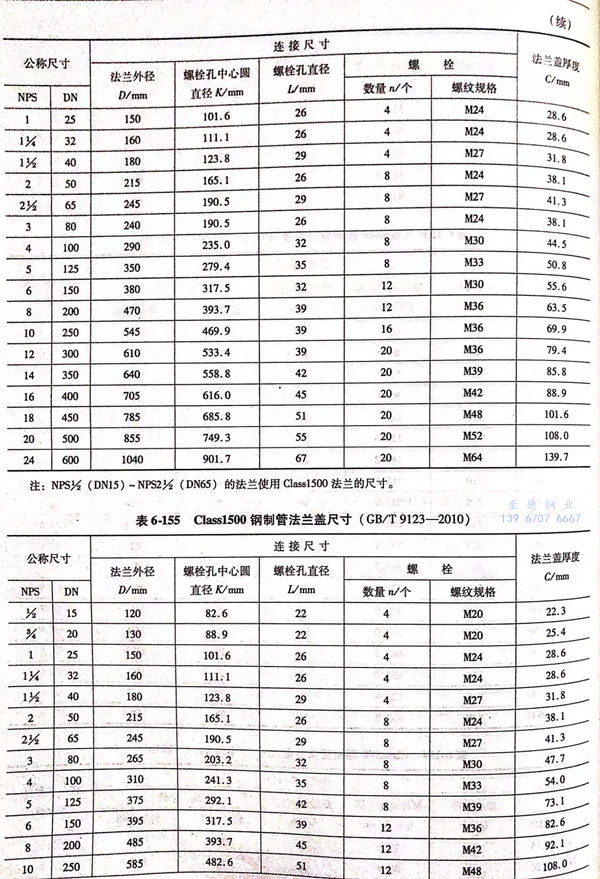

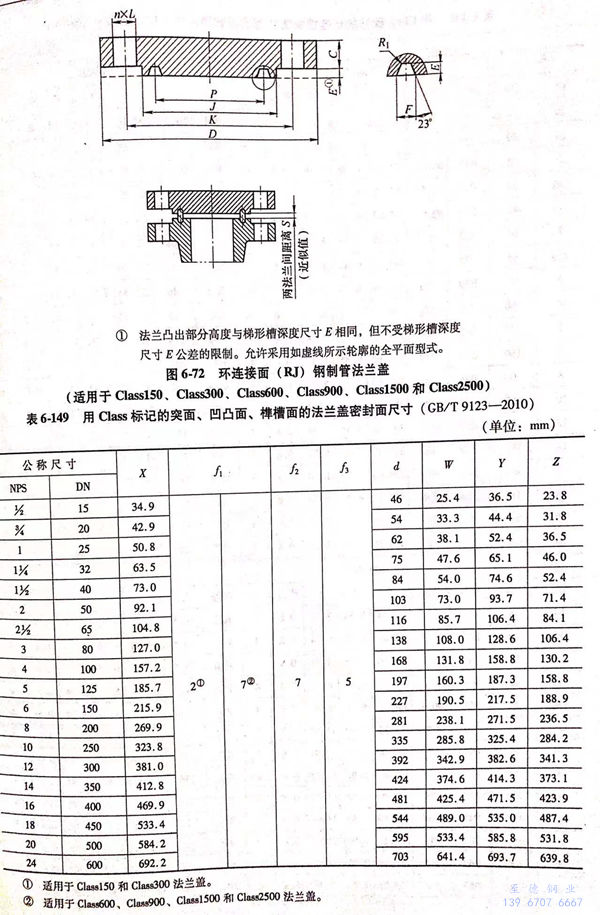

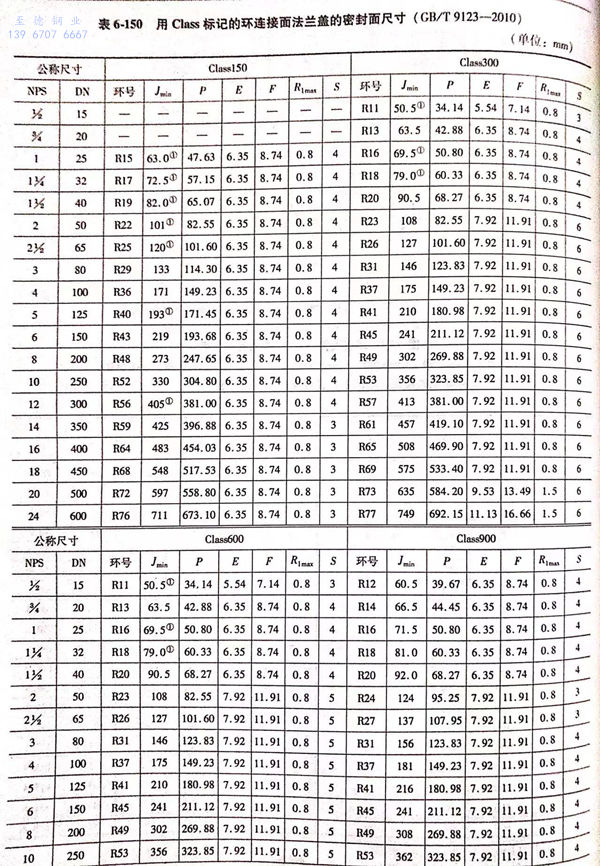

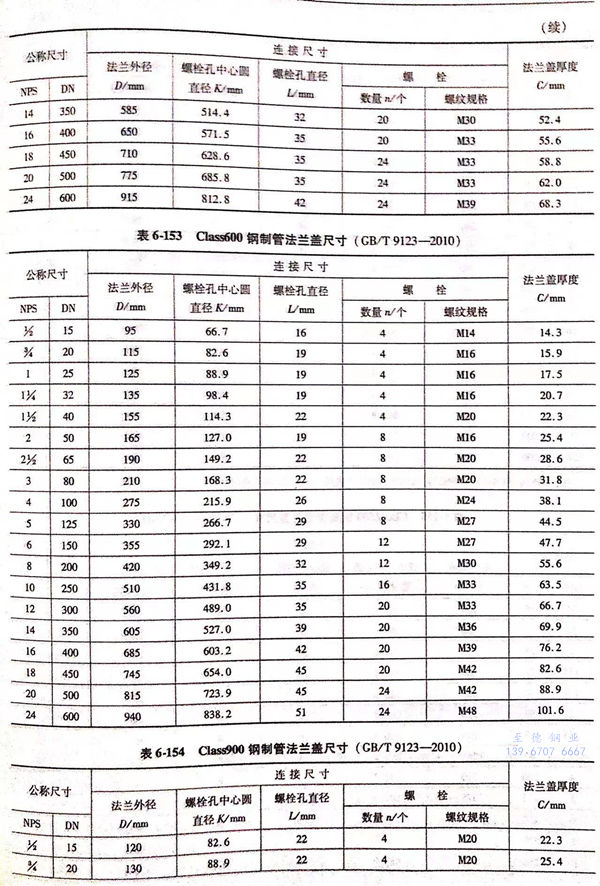

  用(yong)Class標記(ji)的(de)(de)(de)鋼制(zhi)管法(fa)蘭蓋的(de)(de)(de)密封面型式(shi)及適用(yong)的(de)(de)(de)公(gong)稱(cheng)壓力和公(gong)稱(cheng)尺寸范圍見(jian)表6-148;用(yong)Class 標記(ji)的(de)(de)(de)鋼制(zhi)管法(fa)蘭蓋的(de)(de)(de)型式(shi)如圖(tu)6-68~圖(tu)6-72所(suo)示(shi),密封面尺寸見(jian)表6-149~表6-150,法(fa)蘭結構尺寸見(jian)表6-151~表6-156。



二、法蘭蓋標(biao)記


1. 鋼制管法蘭蓋應按(an)下(xia)列規定進行標(biao)記:


  公(gong)稱(cheng)尺寸 → 公(gong)稱(cheng)壓力 → 法蘭蓋代號(BL) → 密封面型式代號 → 材料代號 → 標準編號


2. 標記(ji)示(shi)例


  示例 1 : 公(gong)稱(cheng)尺寸DN600、公(gong)稱(cheng)壓力PN25、突面(RF)鋼(gang)制管法(fa)蘭蓋(gai)(BL)、材料為(wei)(wei)Q235A,其標(biao)記為(wei)(wei):法(fa)蘭 DN600-PN25 BL RF Q235A  GB/T 9123


 示例 2 : 公稱尺寸NPS12(DN300)、公稱壓力 Class900、環連接面(RJ)鋼制管法蘭蓋(BL)、材料為06Cr19Ni10,其標記為:法蘭 NPS12(或DN300)-Class900 BL RJ 06Cr19Ni10  GB/T 9123
