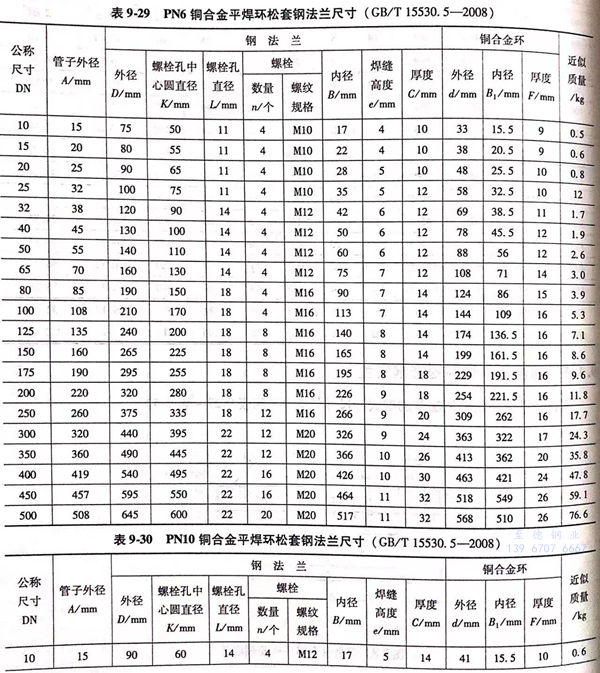

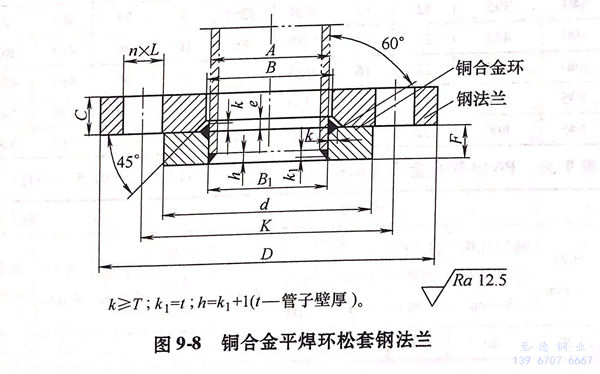

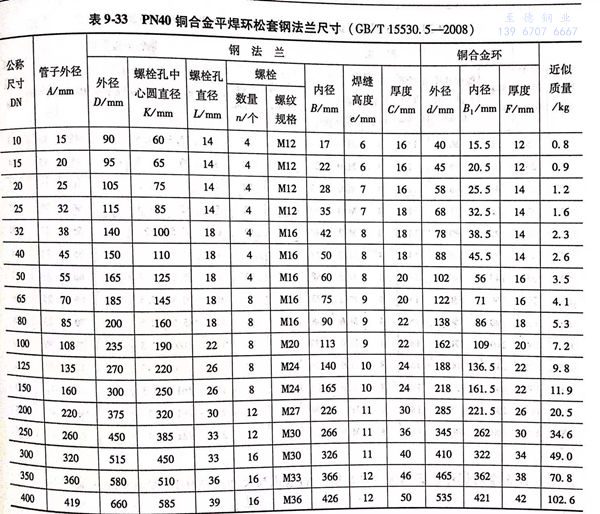

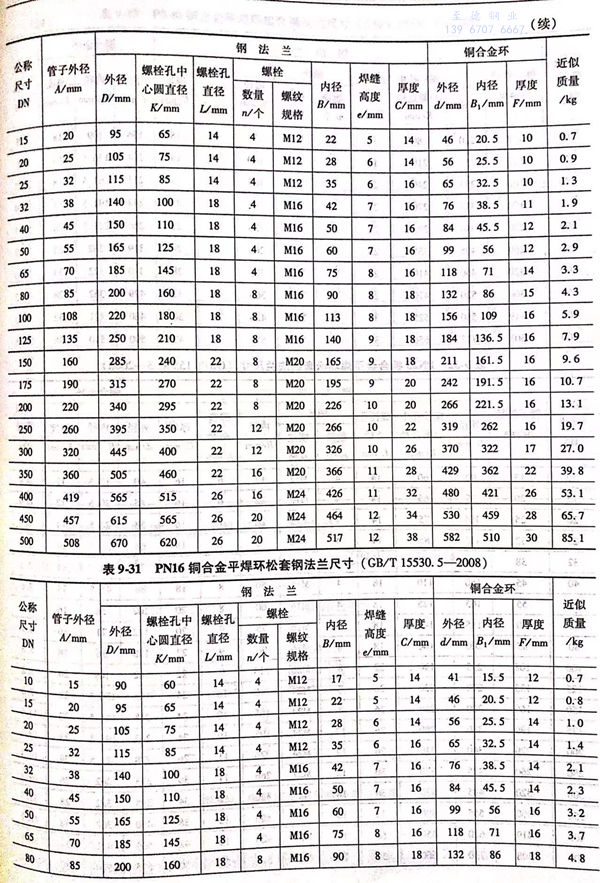

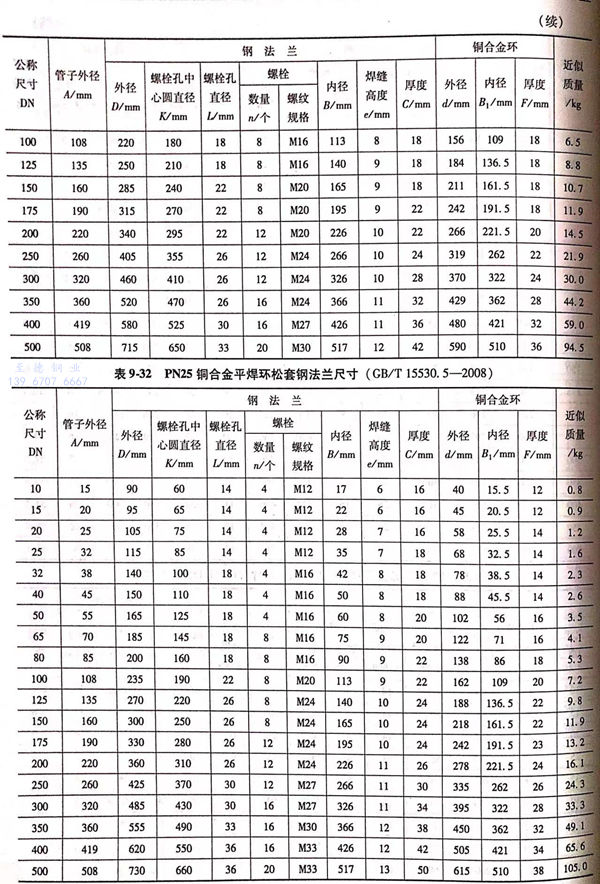

銅合金平焊環松套鋼法(fa)蘭(lan)的(de)型式(shi)與尺寸見圖(tu) 9-8 和 表(biao)(biao)表(biao)(biao) 9-29~表(biao)(biao) 9-33。

1. 通用法(fa)蘭(lan)的標記示例：

  公(gong)稱(cheng)尺(chi)寸為DN300,公(gong)稱(cheng)壓(ya)力(li)為PN25的銅合金(jin)平焊環松套鋼法蘭標(biao)記為：法蘭  GB/T 15530.5-2008 DN 300-PN 25

2. 船(chuan)用法蘭(lan)的標記(ji)示例：

  公(gong)稱壓(ya)力為PN6,公(gong)稱尺寸為DN50的銅合金平焊(han)環松套(tao)鋼法蘭標記為： 法蘭  GB/T 15530.5-2008  6050

  公稱壓力為(wei)PN25,公稱尺(chi)寸(cun)為(wei)DN300的銅(tong)合金平焊環(huan)松套鋼法(fa)蘭(lan)標(biao)記為(wei)：法(fa)蘭(lan)  GB/T 15530.5-2008  25300
