A 感應器銅導管(guan)的橫斷面形(xing)狀(zhuang)和(he)尺寸

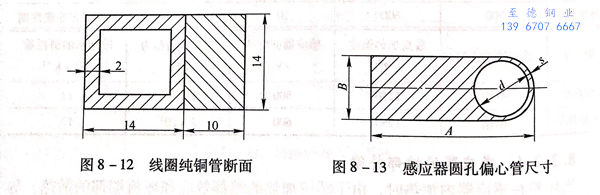

 對于中頻感(gan)應(ying)(ying)加熱爐的感(gan)應(ying)(ying)器，其感(gan)應(ying)(ying)線圈用的純(chun)銅管一般都采(cai)用方形(xing)或矩形(xing)截(jie)面的異形(xing)管（圖8-12).

  例如(ru)，國(guo)外一家鋼(gang)鐵公司(si)建(jian)成了一套7200kW的(de)(de)(de)(de)中頻感(gan)應熱處理作業線(xian)，專門用(yong)(yong)于生產φ63~406mm的(de)(de)(de)(de)焊管(guan)(guan)(guan)(guan)和石油(you)套管(guan)(guan)(guan)(guan)，滿足美國(guo)石油(you)協會標準的(de)(de)(de)(de)要(yao)求。對于工(gong)頻感(gan)應加(jia)熱爐的(de)(de)(de)(de)加(jia)熱器，其感(gan)應線(xian)圈用(yong)(yong)的(de)(de)(de)(de)純銅管(guan)(guan)(guan)(guan)采(cai)用(yong)(yong)異形截面的(de)(de)(de)(de)圓孔偏(pian)(pian)心(xin)管(guan)(guan)(guan)(guan)（圖8-13).這(zhe)是因為從(cong)載流面積(ji)和散熱條(tiao)件(jian)來考慮，采(cai)用(yong)(yong)圓形偏(pian)(pian)心(xin)管(guan)(guan)(guan)(guan)較(jiao)為有利(li)。鋼(gang)管(guan)(guan)(guan)(guan)制造(zao)廠也可以按照設計(ji)的(de)(de)(de)(de)需要(yao)提(ti)供各種規(gui)格尺寸的(de)(de)(de)(de)圓孔偏(pian)(pian)心(xin)管(guan)(guan)(guan)(guan)。

  例如(ru)，德國的(de)容(rong)克感(gan)應(ying)(ying)爐(lu)公司在(zai)為(wei)德國Schloemann 公司制造的(de)10MN（1000t)立式(shi)穿孔(kong)機和31.5MN(3150t)臥式(shi)擠壓(ya)機配套的(de)擠壓(ya)生產線提供的(de)立式(shi)工頻感(gan)應(ying)(ying)加(jia)熱(re)爐(lu)（感(gan)應(ying)(ying)器功率為(wei)750kW)和立式(shi)工頻感(gan)應(ying)(ying)再(zai)加(jia)熱(re)爐(lu)（感(gan)應(ying)(ying)器的(de)功率為(wei)600kW)采用的(de)都是圓(yuan)孔(kong)偏(pian)心(xin)管。

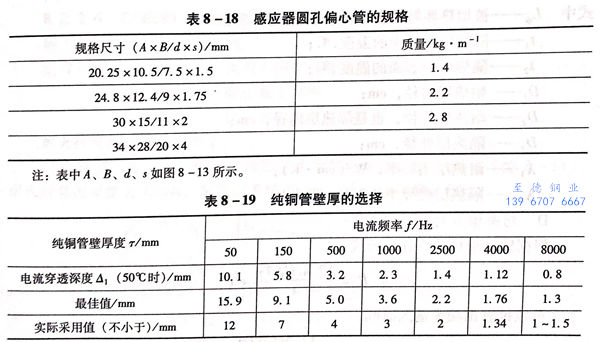

 感應器圓孔偏心(xin)管(guan)的(de)規格見(jian)(jian)表8-18.純銅圓孔偏心(xin)管(guan)壁厚(hou)的(de)選擇(ze)見(jian)(jian)表8-19.

  對于(yu)一定頻率(lv)的電(dian)流來說，導體(ti)厚度(du)為該(gai)頻率(lv)下(xia)電(dian)流穿(chuan)透(tou)(tou)深度(du)的1.57倍(bei)時電(dian)阻值最小(xiao)，感(gan)應器可以得到(dao)最好的電(dian)效率(lv)。在工程上，實際應用中一般導體(ti)厚度(du)大于(yu)1.2倍(bei)電(dian)流穿(chuan)透(tou)(tou)深度(du)。

  若計算中平均取純銅的電阻率p=2×10^-6Ω·cm,按電流穿透深度計算可求得在不同電流頻率下線圈導體的電流透入深度值（表8-19),不同電流頻率下線圈純銅管的最佳壁厚及實際采用數可參考表中的數值，其中最佳壁厚是取T=1.57Δ₁,實際采用壁厚取T≥1.24。

B 感應器(qi)的主要尺寸
